Диагностика двигателя, логгирование и прошивка ECU. Опции

[mohoki]

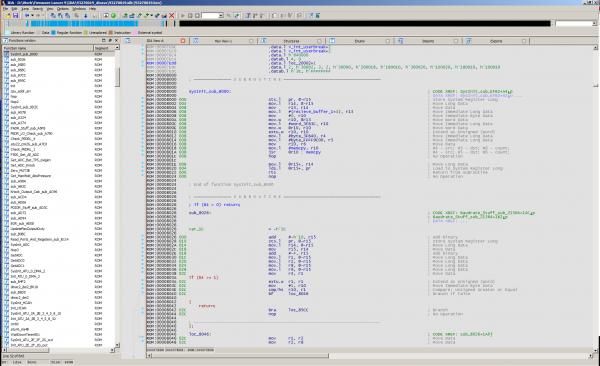

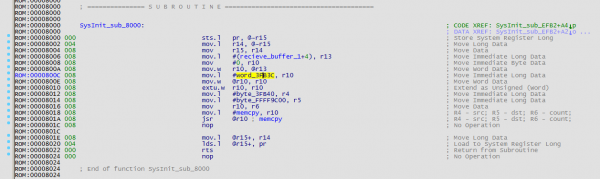

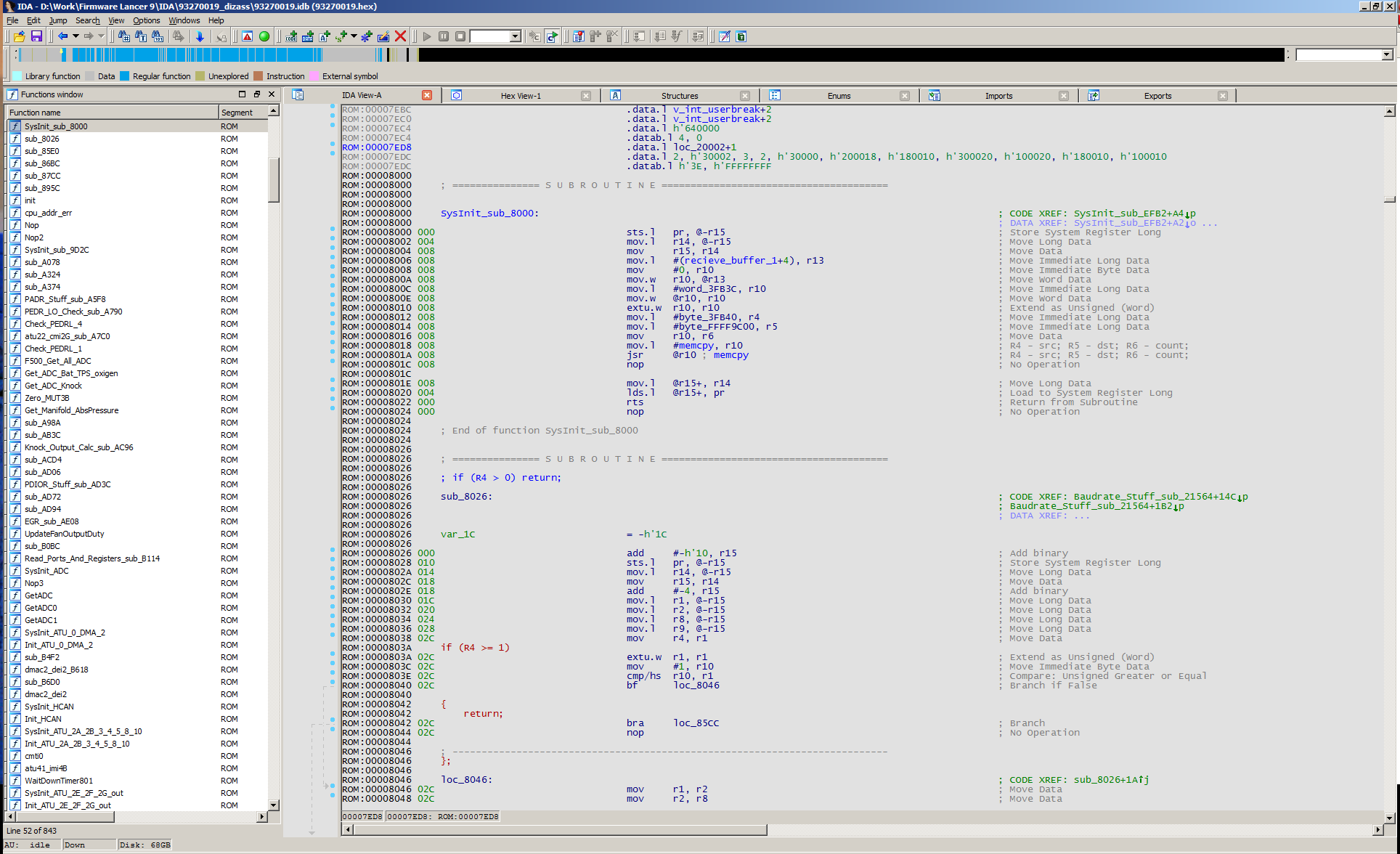

Хм. Вообще-то из ячейки с адресом 0x0003FB3C командой mov.w читается word то есть два байта (0x0400). Так что следующие 0xFFFF там не при делах.

Точно, извиняюсь Вы совершенно правы. Спасибо.

[Meranuxapb]

Спасибо, хорошая информация (IMG:style_emoticons/default/biggrin.gif)
Но в части данного адреса - ничего к сожалению не раскрывает.

Да ты чё

[Artem NN]

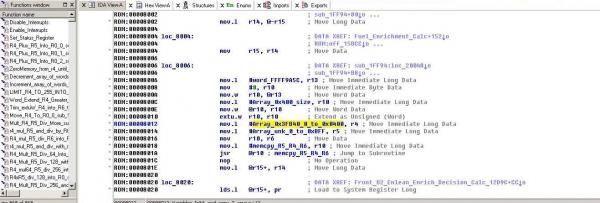

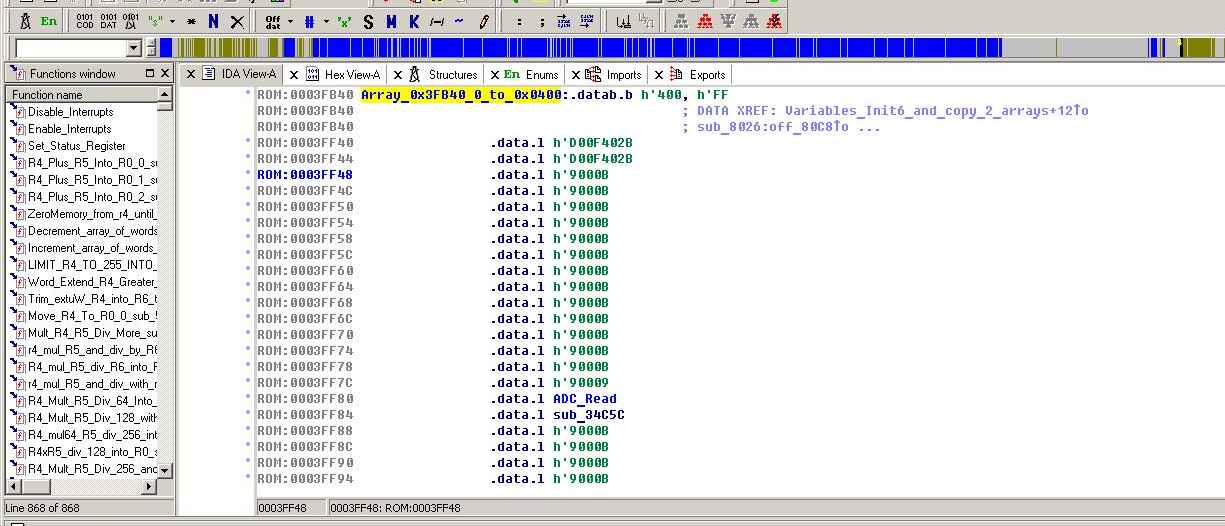

Тут загружает какой то массив.
И таких разных массивов в прошивке уйма.

[mohoki]

Тут загружает какой то массив.
И таких разных массивов в прошивке уйма.

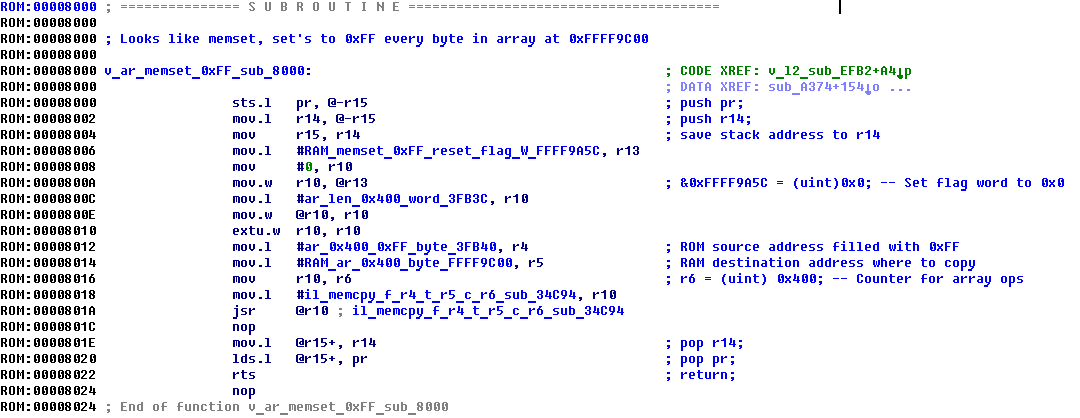

Да, все встало на свои места, это собственно говоря в рамках данных в 93270019: эмуляция функции memset.

[Artem NN]

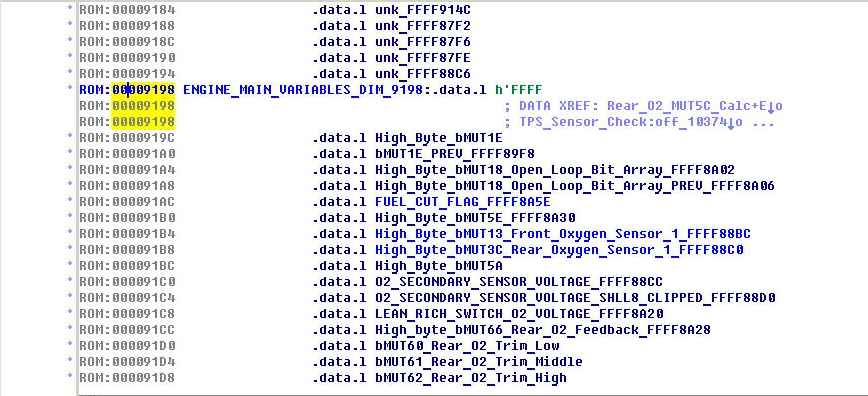

Есть еще массивы RAM адресов.
Непонятно для чего так сделано ?
В них часть адресов из MUT таблицы и часть просто адресов RAM.

Причем прямых указателей на эти адреса нет.

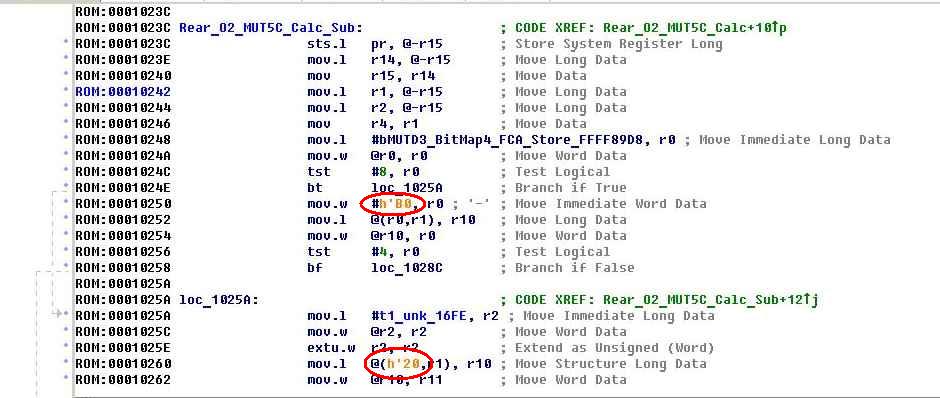

Есть указатель на начало массива. А потом нужный адрес из массива выбирается
указателем смещением. (я так понял адрес массива + смещение)


Сам бы ни в жизнь не догадался. Спасибо Фалкону.
Но для чего этот дублеж нужен я так и не понял.

[mohoki]

Сам бы ни в жизнь не догадался. Спасибо Фалкону.
Но для чего этот дублеж нужен я так и не понял.

Предполагаю что это блок переменных к которым осуществлялся доступ в C через extern, и как результат работы компилятора - адресация к ним другая.

UPD: нет это не так, адресация к extern происходит под другому.

[mohoki]

Описание для таблиц холостого хода 93270019.

base.xml

Код

    <table name="Desired Idle RPM-Neutral" category="Idle" type="2D" scaling="RPM8">
        <table name="Engine Temp" type="Y Axis" elements="8" scaling="Temp"/>
    </table>

    <table name="Desired Idle RPM-Drive" category="Idle" type="2D" scaling="RPM8">
        <table name="Engine Temp" type="Y Axis" elements="8" scaling="Temp"/>
    </table>

    <table name="Desired Idle RPM with AC on" category="Idle" type="2D" scaling="RPMTarget">
        <table name="Conditions" type="Static Y Axis" elements="4">
            <data>Neut</data>
            <data>Drive</data>
            <data>Neut</data>
            <data>Drive</data>
        </table>
    </table>

93270019.xml

Код


        <table name="Desired Idle RPM-Neutral" address="3ab8">
            <table name="Engine Temp" address="6da2"/>
        </table>

        <table name="Desired Idle RPM-Drive" address="3ac6">
            <table name="Engine Temp" address="6da2"/>
        </table>

        <table name="Desired Idle RPM with AC on" address="18be">
            <table name="Conditions"/>
        </table>

[Pasha73]

Добрый день. Прошу помощи. Купил ОР2 и не могу слить прошивку со своего лансера 9 1.3
В екуфлэш выбираю Эво 7. Проц у меня 8206f. бут подключен, но на нем ничего не появляется.
Выдает следующее

[14:53:40.114] sending init sequence 1 (0001)
[14:53:43.347] sending init sequence 1 (0003)
[14:53:46.569] sending init sequence 1 (FFFF)
[14:53:49.793] sending init sequence 1 (F0F0)
[14:53:52.504] no response to any known code
[14:53:52.505] interface close

пробовал разные версии экуфлэш.
Причем в эво скане и екуэдит работает.
Подскажите, куда копать?

[Yegik]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

[Pasha73]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

Спасибо.
Уже и старые версии пробовал, где опен как ком порт определяется, но никак не читает.

[mk31]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

Спасибо.
Уже и старые версии пробовал, где опен как ком порт определяется, но никак не читает.

А чем эвоскан не устраивает? Для экуфлеша вроде какой то анлокер надо запускать, но я не вникал, эвосканом всегда считавал.

[Pasha73]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

Спасибо.
Уже и старые версии пробовал, где опен как ком порт определяется, но никак не читает.

А чем эвоскан не устраивает? Для экуфлеша вроде какой то анлокер надо запускать, но я не вникал, эвосканом всегда считавал.

"Эвоскан с 1.3 работает ,а у меня 2. Проблема в том что нет сигнала на бут пин с опена. нет 16 вольт.

[mk31]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

Спасибо.
Уже и старые версии пробовал, где опен как ком порт определяется, но никак не читает.

А чем эвоскан не устраивает? Для экуфлеша вроде какой то анлокер надо запускать, но я не вникал, эвосканом всегда считавал.

"Эвоскан с 1.3 работает ,а у меня 2. Проблема в том что нет сигнала на бут пин с опена. нет 16 вольт.

Хм, я канеш не пробовал, но в эвоскане есть переключатель опенпорт 1.3 / 2, всё-равно не работает?

[Pasha73]

Возможно, что проблема в дровах.
У меня так бывает, только с ОР1.3 . После установки нужных дров, проблема пропадает.

Спасибо.
Уже и старые версии пробовал, где опен как ком порт определяется, но никак не читает.

А чем эвоскан не устраивает? Для экуфлеша вроде какой то анлокер надо запускать, но я не вникал, эвосканом всегда считавал.

"Эвоскан с 1.3 работает ,а у меня 2. Проблема в том что нет сигнала на бут пин с опена. нет 16 вольт.

Хм, я канеш не пробовал, но в эвоскане есть переключатель опенпорт 1.3 / 2, всё-равно не работает?

Всем спасибо. Разобрался. Внутри опена драйвер ncv7708 не коммутировал сигнал бут на нужный канал, т.е на джек.

[RN6LEA]

Всем привет! Необходимо разобраться с вопросом диагностики датчика коленвала. Какими способами это можно сделать? Вопрос возник в связи с непонятным поведением двигателя. до 1000 оборотов норм, ниже тысячи троит, но холостые держит в норме и по выхлопу слышно как какой то или какие то цилиндры не в работе. Свечи, катушки, наконечники в норме. Все началось после замены ремня грм. Кроме снятия шкива и остального как можно увидеть если вдруг метки не на месте?
Угол зажигания прыгает от 4 до 18 градусов.

[serega098]

Бабочка на шестерне коленвала не болталась немного?
А проверять работу датчика правильнее всего осциллографом.

[RN6LEA]

Бабочка на шестерне коленвала не болталась немного?
А проверять работу датчика правильнее всего осциллографом.

Не болталась бабочка, по контролю работы датчика понятно...

[gred]

Бабочка на шестерне коленвала не болталась немного?
А проверять работу датчика правильнее всего осциллографом.

Не болталась бабочка, по контролю работы датчика понятно...

Если угол прыгает, то это бабочка, съехала и т.д.

[RN6LEA]

Давление во впускном коллекторе 38-42 Кпа кажет. На других лансерах посмотрел там 27-29...

[serega098]

Бывает такое, когда ГРМ не по меткам выставлен. По разряжению во впуске также можно судить о состояние ЦПГ. Высокое разряжение может свидетельствовать о низкой компрессии.
