Диагностика двигателя, логгирование и прошивка ECU. Опции

[Rcus]

А ни у кого не завалялось фото платы ECU от 10-го лансера или Evo?

У новых мозгов разъёмы отлиты заодно с корпусом. Можно снять радиатор и посмотреть на нижнюю сторону платы, но основная часть компонентов на другой стороне.

[gktuning]

Именно поэтому и кажется странным вариант когда полевик есть, но не подключен

Мне такой вариант и не встречался, - или впаян, или не впаян, и "прямая" дорожка (с переходами со строны на сторону) до ноги проца.

[LancerZ]

А ни у кого не завалялось фото платы ECU от 10-го лансера или Evo?

У новых мозгов разъёмы отлиты заодно с корпусом. Можно снять радиатор и посмотреть на нижнюю сторону платы, но основная часть компонентов на другой стороне.

Возможно пины вынимаются из корпуса вместе с платой хотя маловероятно, вроде там всё плотно, насколько я помню.

[Rcus]

Возможно пины вынимаются из корпуса вместе с платой хотя маловероятно, вроде там всё плотно, насколько я помню.

Возможно после выпайки пины можно разогнуть и вынуть наружу (IMG:style_emoticons/default/smile.gif) Внутрь они точно не пойдут.

[san4es]

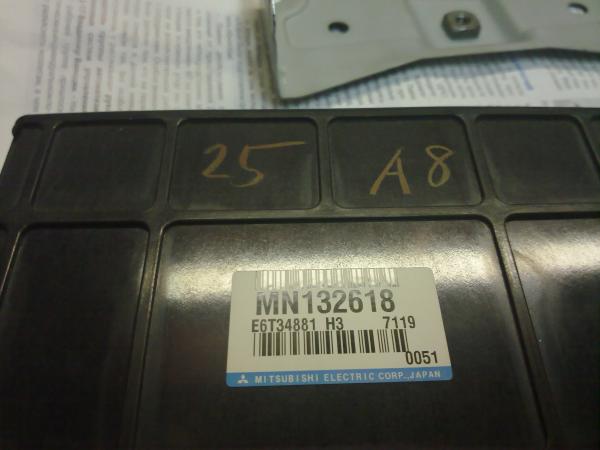

Реально мозги довести до эвовских подбором и впайкой элементов?

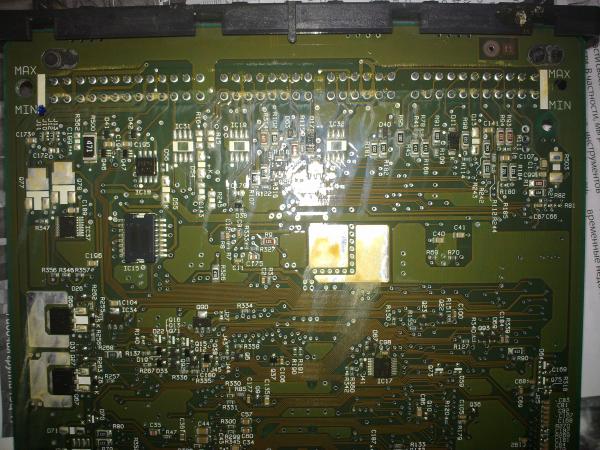

В общем нет управляющих элементов:

[Rcus]

Реально мозги довести до эвовских подбором и впайкой элементов?

В общем нет управляющих элементов:

Реально. Самое сложное это достать замену, ищется по словам Automotive Intelligent Low Side Power Switch SO-8.
Вот даташит на F5033:  F5033.pdf ( 109,53 килобайт ) Кол-во скачиваний: 691
, я предлагаю заменить на AUIPS2052G: http://www.compel.ru/infosheet/IR/AUIPS2052G/.
ADD: /*посмотрел город*/ тогда еще проще - приехать и забрать http://www.terraelectronica.ru/catalog.php...e=2&PageS=1 ... блин поиск без авторизации не работает. У них AUIPS2052G лежат в несортированном 30 штук в офисе по 69 рублей. Не 5 копеек, конечно, но дешевле буст контроллера получается даже с учётом цены соленоида.
ADD2: для полной уверенности надо на вскрытых мозгах запустить тест wastegate'а и отследить появление 5В на соответствующей площадке IC31. Еще меня смущает D56 - похоже без него не будет работать самодиагностика соленоида, точнее не скажу.

[Rcus]

Интересно от какого эво мозги постил gktuning. Лансовые на первый взгляд выглядит один-в-один как Yegik'а от каризмы.

[gktuning]

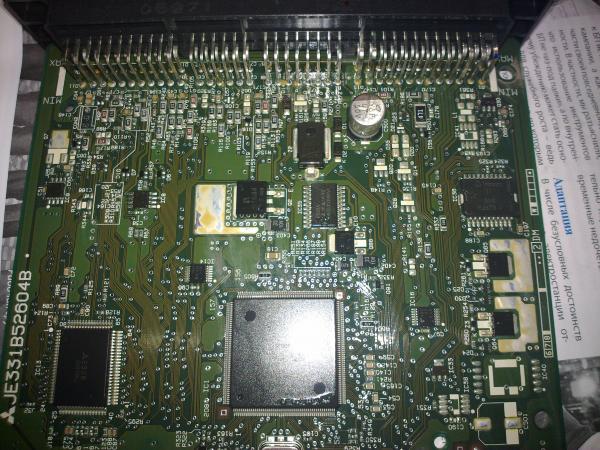

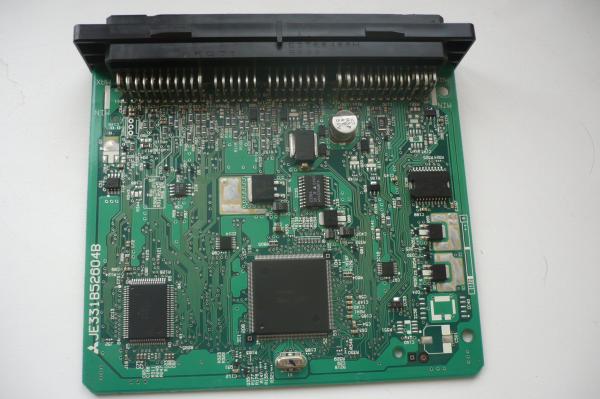

RallyArt EVO VII RA560649N1, плата - один в один MR560649 (EVO VII, (иногда VIII, там, где 4 разъема, уже не помню, до какого года) MR. На 8 только прошива другая.

Микрухи по фотке с лева на право управляют:
1. EGR (6 pin); Purge Solenoid (9 pin) (этот запаян)
2. Weste Gate (11 pin); Fuel Pamp speed (39 pin)
3. AC Fan relay Hi (32 pin); AC Fan relay Lo (34 pin)
4. SAS Solenoid (ALS) (53 pin); не исползуется в проводке (57 pin)
Так что есть один свободный выход, при необходимости можно будет использовать под свои дела.

[gktuning]

Чуть добавлю...

но дешевле буст контроллера получается даже с учётом цены соленоида.

Соленоид от EGR подходит (трехпортовый).

Еще меня смущает D56 - похоже без него не будет работать самодиагностика соленоида, точнее не скажу.

Ну, запаять диод - не проблема, у меня то же возникло ощущение, что он для самодиагностики стоит.

[Yegik]

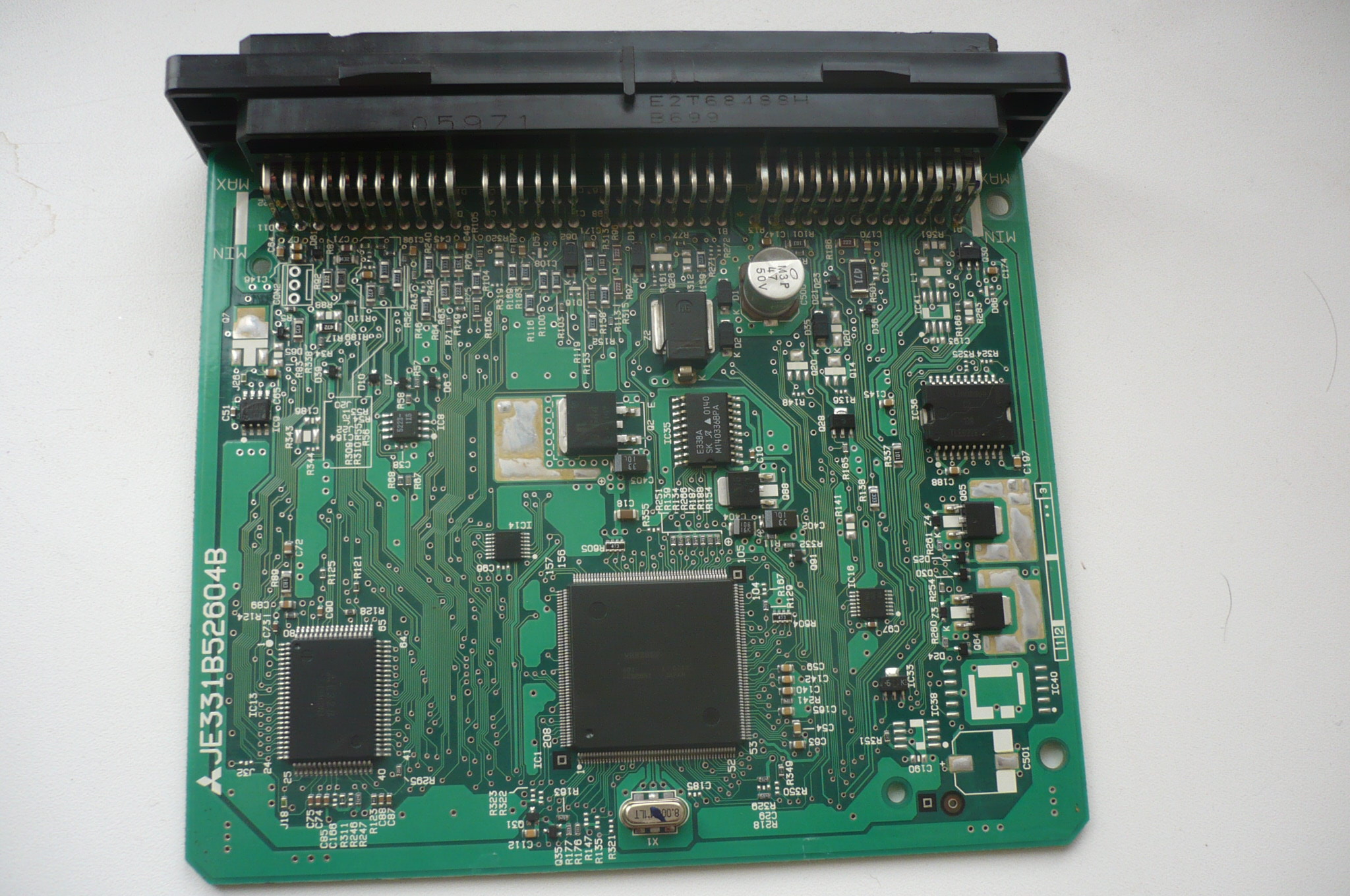

Во, прикольно. Платы одинаково называются. Жалко, у san4es"а не видно из-за вспышки, что за процессор. У меня " МН8206F ".

[san4es]

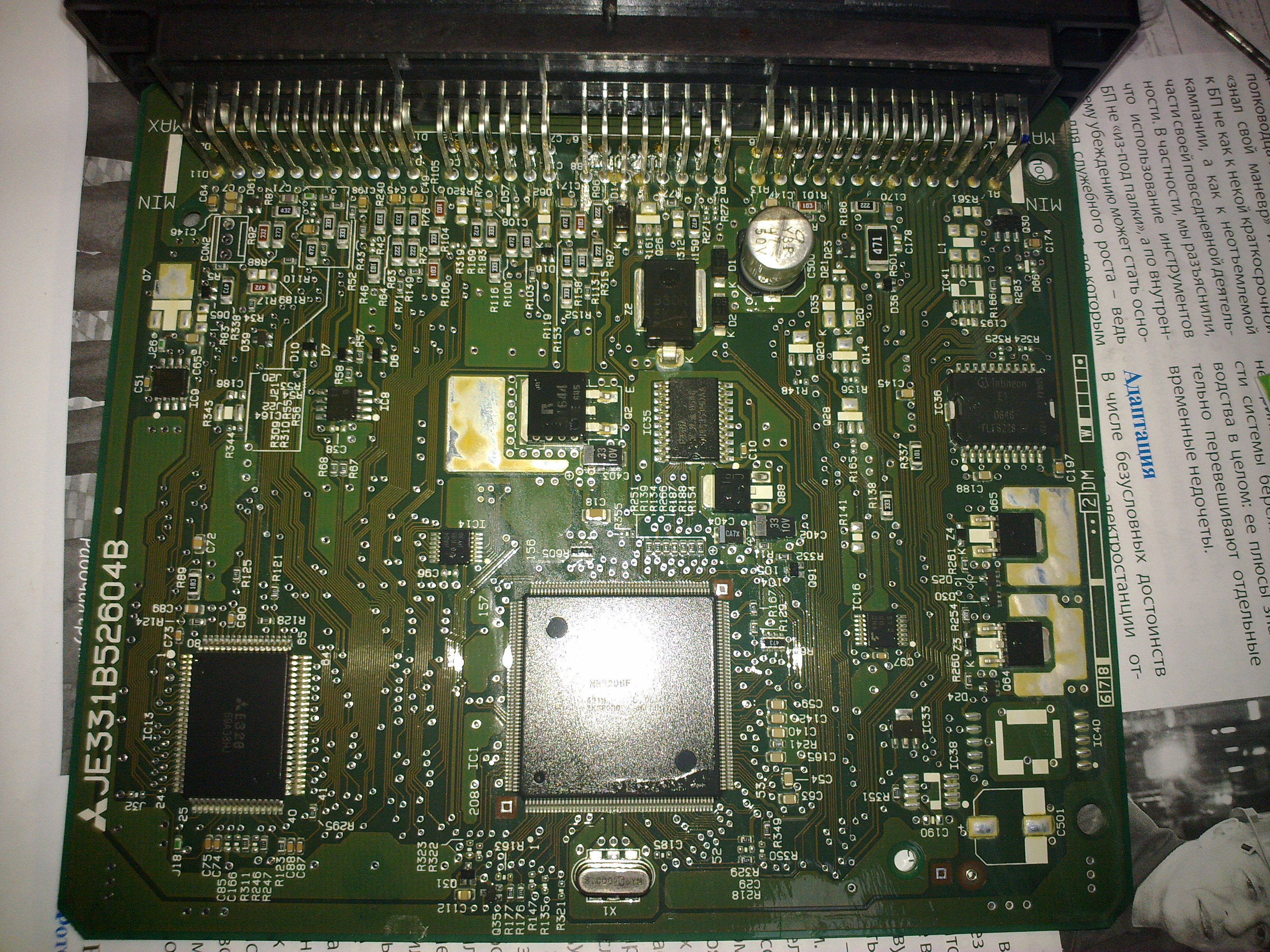

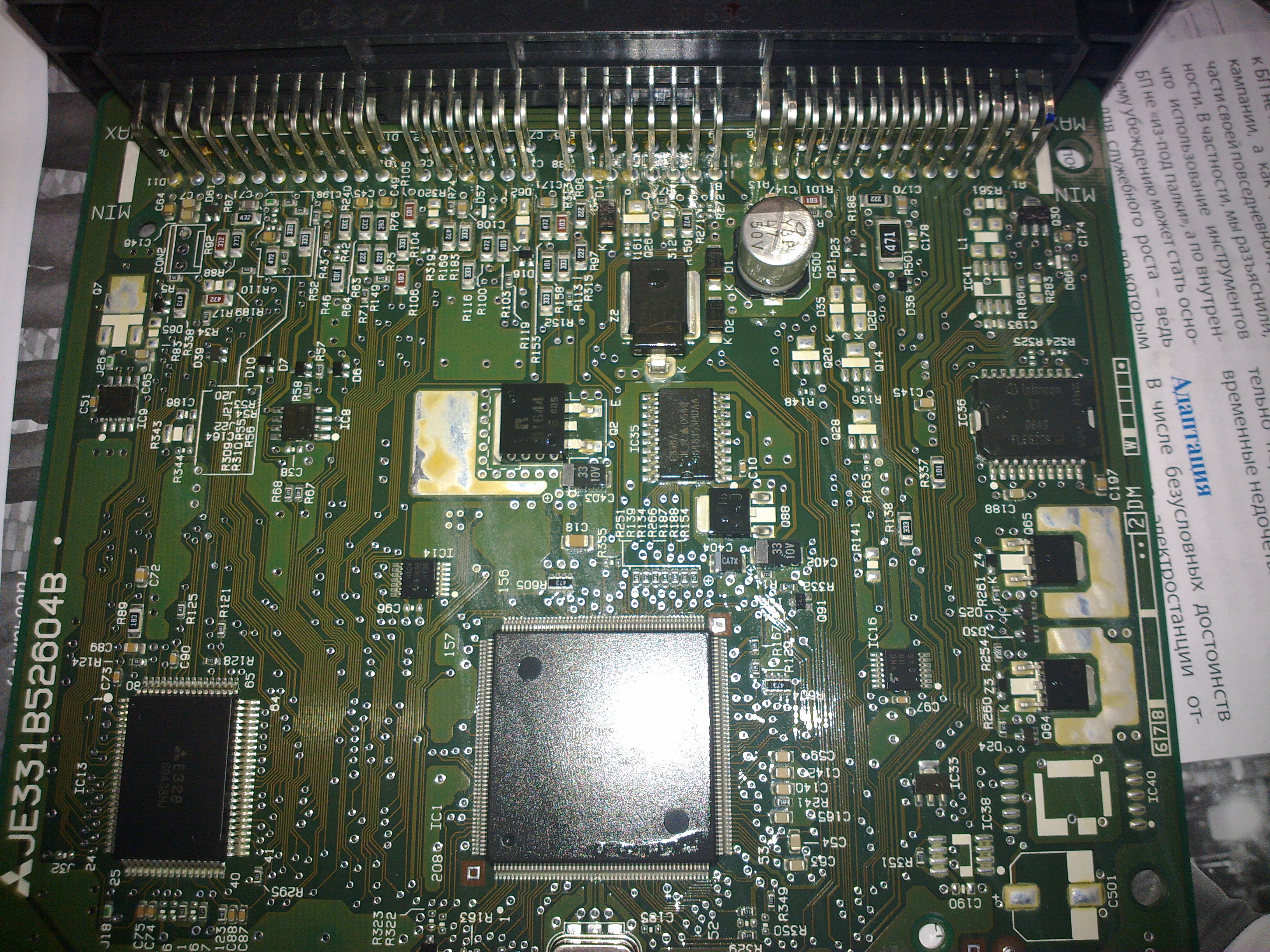

Вот тут немного другой угол и вроде как похоже что проц "МН8206F":

[Yegik]

Очень интересно. Так может быть у нас и прошивки взаимозаменяемые ? Напиши номер прошивки, попробую залить.
Насколько понимаю 96530006 ?

[Artem NN]

У меня второй ECU от 1,6 лансера MT
1860A318 маркировка
а на чипе маркировка SH7052. По фоткам один в один похожи с "МН8206F"
Тут я так понимаю для Мицу идет реализация с Ренесас SH 7052
А для всех остальных через Hitachi - МН8206F".
Грубо говоря Hitachi+Mitsu = Renesas (совместное предприятие)

Скинули мне прошивку от Хюндая сонаты предыдущей.
там тоже типа SH7052/МН8206F":

вот только у нас в конце прошивки JM9327
а там что то на Hxxxxx
Код копия с 1,6MT на MAP, но с модификациями.
Иммо нет -похоже тут через кан. (отсутствует код по иммо)
Кан код активирован. (у нас его нет) Очень похож на ДМА.
еще нет управления клапаном EGR
поэтому одна таблица VE.
Интересно если код CAN с Сонаты к нам перетащить
- заработает передача данных, диагностика и логгирование по новому протоколу ?? (хотя ДМА в этом плане быстрее)

[Artem NN]

Я в свой ECU на столе заливал 9653xxxx.
Вроде фурыкало и даже что то работало по логгерам и ДМА работало.
На машине не пробовал.
Вот поэтому с 965 й серии ДМА и переносил в 9327 свою.

[gktuning]

SH7052 и МН8206F - это 100% аналоги.

To Yegik
Прошивы взаимозаменяемые (с учетом, конечно, настройки и наличия элементов на плате и исполнительных устройств на машине)
Я уже писал, ради эксперимента заливал в эвик все имеющиеся у меня прошивы от эво 7, 8 на всех завелась нормально, ХХ то же нормально - дальше особо не тестил - интересовало, что работает в принципе.
Случайно при этом залил от "атмосферы" - то же завелась, но коптила, попердывала в глушитель, стреляла при нажатии на "газ", я потом, ради смеха перетащил в нее основные настройки из стоковой эво - более или менее нормально заработала, но, естественно не управляла наддувом - там просто нет этого кода.
По смеси не сильно попадала, но не удивительно - МАФ другой. В общем, при желании можно было и ее отстроить, только на фига это нужно, если прошивы, в принципе - заменяемые!
Процу, вообше-то "по барабану" какой код обрабатывать, лиш бы набор команд егойный был.

[gktuning]

Артем, CAN, думаю, заработает, если конечно на плате вся разводка подойдет - у CAN две линии передачи данных,
ну и до OBDII разъема их дотянуть - это другие ноги. Если есть данные, сравни распиновку ECU Сонаты с Митсу - будет видо, какие пины на CAN задействованы.

P.S. Как твоя прошива, нашел, что глючило? Черкни пару слов - интересно же!

[san4es]

Очень интересно. Так может быть у нас и прошивки взаимозаменяемые ? Напиши номер прошивки, попробую залить.
Насколько понимаю 96530006 ?

Прошивка у меня сейчас 96530706-TephraMod. ага она на базе 96530006.

кстати в тему вопроса по коррекциям, который я задавал, сейчас mid и low в пределах 5%.

[Artem NN]

Когда использовал карту VE из RAM (VE_Map_Address_FFFF842C)
машина глохла через 3-5 сек (обороты падали с 3000 до 1500 и далее глохла, на педаль газа не реагировала)
Если вместо VE_Map_Address_FFFF842C указывал на карту ROM Alt_VE_ROM_bigmap_38172, все работало, но по ДМА не правилось онлайн.
Не работало вот почему:
ROM:00014664 mov.l off_14740, r4 ; VE_Map_Address_FFFF842C ; Move Immediate Long Data
ROM:00014666
ROM:00014666 Query_choosen_3D: ; CODE XREF: bMUT31_Volumetric_Efficiency_Calc+3Aj
ROM:00014666 ; bMUT31_Volumetric_Efficiency_Calc+40j
ROM:00014666 mov.l off_14948, r10 ; Table_Lookup_2D_3D_C28 ; Move Immediate Long Data
ROM:00014668 jsr @r10 ; Table_Lookup_2D_3D_C28 ;
использовался не тот обработчик таблицы - Table_Lookup_2D_3D_C28 (для большинства таблиц 3D в ROM именно оно и используется)
толи таблица из RAM не вызывалась, а только ее адрес, то ли еще что то (но с таблицей в ROM это работало)
Фалкон исправил мастерски !!

ROM:00014664 mov.l off_1473C, r4 ; VE_Map_Address_FFFF842C ; Move Immediate Long Data
ROM:00014666
ROM:00014666 Query_choosen_3D: ; CODE XREF: bMUT31_Volumetric_Efficiency_Calc+3Aj
ROM:00014666 ; bMUT31_Volumetric_Efficiency_Calc+40j
ROM:00014666 mov.l off_14740, r10 ; Query_Table_By_0_to_7th_MUT34_reference_DE0 ; Move Immediate Long Data
ROM:00014668 jsr @r10 ; Query_Table_By_0_to_7th_MUT34_reference_DE0
с этой процедурой обработки таблицы VE в RAM - Query_Table_By_0_to_7th_MUT34_reference_DE0
все работает и VE можно править онлайн.

[san4es]

сам я с микропайкой не дружу. Поэтому не смогу сам сделать. Вариант только куда-то отдавать на подбор и пайку.

вот кстати про EGR. У меня он заглушен и отключен. В мозгах линия управления на него получается пустует.
Читал в теме что кто-то поднимал вопрос об управлении электромуфтой компрессора через эту цепь EGR.
Есть какая-либо информация о возможности перекинуть код управления соленоида вестгейта на канал управления соленоидом EGR? либо еще как нибудь.

[gktuning]

Ну, если дружишь с ассемблером, то можно и код подправить.
А самое простое - взять микруху и плату, и в любой мастерской по ремонту мобилок или другой электроники тебе ее за 5 минут запаяют.
