Надо проверить емкости на плате, Или дефектация CCFL-инвертора Опции

[Asdwarf]

И доброго вам времени!

Разжился я тут на досуге несколькими ЖК-мониторами.
Выяснилось, что у нескольких из них не горит подсветка.
Лампы целые и живые, стало быть печаль в инверторе.
Причем, у одного - загорается через примерно минут 30 после подачи питания.
По высокочастотному звуку из блока инвертора решил, что не работают емкости...

Вопрос возник такой: как можно проверить емкости вообще, и, желательно без выпаивания?
Из приборов есть тока тестер ((

[SSh]

Есть тестеры с измерителями емкости, но если речь идет об электролитах, то есть еще один такой параметр как ESR - паразитное сопротивление. Так, что, возможно потребуется и измеритель ESR, схемы и на МК и на дискретных элементах есть в сети.

[Palex]

И доброго вам времени!

Разжился я тут на досуге несколькими ЖК-мониторами.
Выяснилось, что у нескольких из них не горит подсветка.
Лампы целые и живые, стало быть печаль в инверторе.
Причем, у одного - загорается через примерно минут 30 после подачи питания.
По высокочастотному звуку из блока инвертора решил, что не работают емкости...

Вопрос возник такой: как можно проверить емкости вообще, и, желательно без выпаивания?
Из приборов есть тока тестер ((

В первую очередь визуально - по вздутию. А вообще, лучше сразу их все перепаять и не мучаться. (IMG:style_emoticons/default/smile.gif)
А еще, когда мне приходилось рамонтировать мониторы, я лез на профильные форумы и читал про их болячки, в разы проще искать после этого проблему. Причем в разных моделях разные проблемы - где летят трансформаторы инвертора, где транзисторы, но практически везде предваряется это дохнущими электролитами. Поэтому все рекомендуют менять их сразу.

[Asdwarf]

Спасибо.
А вот у мну в тестере есть генератор на 50Гц. При подсоединении к емкостям у него начинает "набегать" число, похожее на увеличивающееся сопротивление. Я правильно понимаю, что если не бежит - то конденсатор дохлый?

[Asdwarf]

Ааа вот еще вопрос: если конденсатор (электролит) высыхает, то у него емкость падает в ноль сразу или просто постепенно снижается?
А то вот за разумные (для меня) деньги есть мультиметры с пределом в 100мкФ. А в компах/технике все чаще 1000 используется
Скажем, такой (но imeter5): http://megachip.ru/item.php?item_id=1004606

Или такой лучше: http://megachip.ru/item.php?item_id=1246252 ?

[Asdwarf]

Купил DT-932N, меряет до 4000uF

А вот еще вопрос: если емкость показывает 195 вместо 220мкФ, это - уже не погрешность ведь?

[SSh]

Нет, по большому счету очень даже приличное значение для электролитического конденсатора. Но, как уже говорил в инверторах - импульсных источниках питания очень большое значение имеет ESR примененных конденсаторов. Может случится так, что вполне работоспособный, скажем, в усилителе или трансформаторном блоке питания электролит не будет работать в инверторе.
Для емкости 220 мкФ "хорошим" можно считать значение ESR 0,5...1 Ом. Для больших емкостей это значение должно быть меньше.

[Asdwarf]

Эхъ...Чую, надо отдавать обратно тогда. Нафиг мне еще ковыряться с ESR-измерителями до кучи...

[SSh]

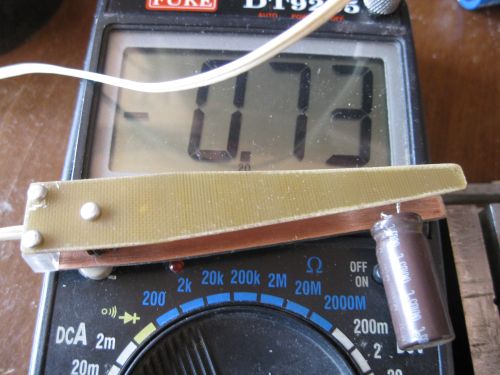

А я сделал - приставка, встроенная в мультиметр.
"Хороший" конденсатор


"Плохой"

[Asdwarf]

Да ты-то сделал, это понятно. )))
А мне вот "за сок" выворачиваться и чинить чужой монитор, который человек потом продаст, вообще не улыбается ((
Думал, там емкости просто выявить...А раз так - пусть сам чинит

[SSh]

Конечно, в таком случае не надо. Хотя по большому счету если хоть время от времени заниматься подобным ремонтом - приборчик нужный. И не обязательно делать какой-нибуть навороченный или, как в моем случае, встраивать в мультиметр. Элементарно собирается хотя-бы на стрелочном индикаторе уровня от аудиотехники, или, напр., в корпусе китайского стрелочного мультиметра:
http://hwtech.ru/img/pics/reviews/video/15/multitester.jpg

Я сначала так и хотел поступить, но из-за ограниченности рабочего пространства решил "лишние" корпуса приборов не городить. А цифровой не стал делать т.к. для меня это не очень часто используемый прибор, ремонтом не занимаюсь...

[Asdwarf]

Да я тоже не занимаюсь...Балуюсь иногда, для своих...
Спасибо, посмотрю схемки. Может и соберу.

[SSh]

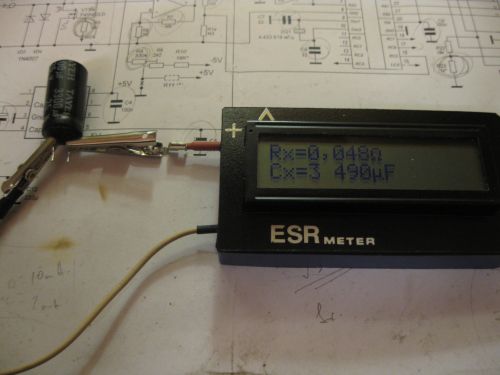

Сделал таки цифровой, по схеме из прорадио, не столько ради измерения емкостей, сколько для малых сопротивлений. Позволяет прозванивать даже такие цепи, где обычный мультиметр показывает КЗ. Этот-же "берет" тысячные доли ома... В частности, может пригодится для прозвонки автомобильной проводки, напр, в цепях, где присутствуют обмотки двигателей.

[Titus]

Сергей, как обычно - респект (IMG:style_emoticons/default/hi.gif) (IMG:style_emoticons/default/smile.gif)

[SSh]

Иллюстрация к сказанному выше. Новый конденсатор, купленный в радиомагазине. ESR больше 6 Ом... Поставишь такой вместо вздутого, а устройство все-равно не будет работать...


Жду подходящей погоды, сейчас идут дожди, чтоб кое-что поизмерять на автомобиле - хочу все-таки приспособить амперметр...

[Titus]

Да уж. Фуфла много сейчас продается (IMG:style_emoticons/default/sad.gif)
Амперметр - интересно (IMG:style_emoticons/default/smile.gif)
