 2.7.2009, 14:49
Сообщение
#1
|
|
|
Технический Маньяк-Гуру  Группа: Администратор Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация:  265
 |
Вот, решил выложить здесь полное описание индикатора расхода топлива.
 От предыдующего, выложенного на ЛК отличается примененным индикатором, другим расположением кнопок управления, переводом элементной базы на поверхностный монтаж, уменьшением кол-ва плат и изъятием некоторых функций, которые за год пользования мне ни разу не понадобились. Схема:
mmc.rar ( 10,96 килобайт )
Кол-во скачиваний: 7203Разводка:
mmc_pcb.rar ( 19,86 килобайт )
Кол-во скачиваний: 6487Прошивка и исходники:
MMC_Comp.rar ( 10,71 килобайт )

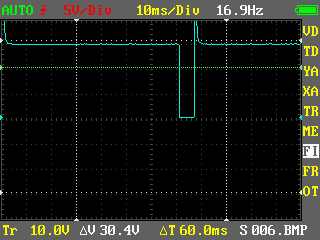

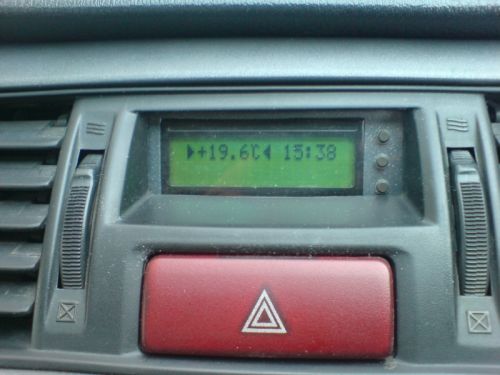

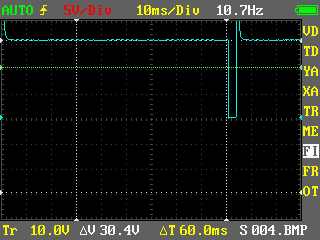

Кол-во скачиваний: 5912Компилируется в PicBasic Pro 2.5 с установленным патчем 2.5b. Честно говоря, хотел переписать на MikroC, тем более что недавно приобрел вот такую штуку http://www.mikroe.com/en/tools/easypic5/ , с некоторыми доп. причиндалами Но никак не смог осилить процедуру измерения длительности импульса, а в PicBasic-е есть для этого команда. Индикатор WINSTAR WH1602B-TMI с голубой подсветкой и негативным отображением символов. Ширина индикатора 80 мм, поэтому для того, чтоб он мог поместиться на место штатных часов надо подпилить плату с боков на 1 мм, но не полностью, а оставив посередине выступы шириной 6 мм, которыми вся конструкция и прищелкивается. Расположение кнопок гораздо удобнее, чем в пред. варианте. Хотя пришлось просверлить 2 отверстия, зато нажимать стало сподручнее. Короче мне самому понравилось, да приборчик встал на месте часов как родной. Особенно прикольно смотрится анимация при запуске (IMG:style_emoticons/default/rolleyes.gif) Да, чуть не забыл, попутно (в первой строке индикатора) показывает температуру в салоне или за бортом и время. Дополнено 21.07.2011 Снял осциллограммы сигналов инжектора на ХХ и при нажатой педали газа - на непрогретом двигателе.
|
 |

|
Сообщений в этой теме
SSh Индикатор расхода топлива 2.7.2009, 14:49
cvetastyi Зачет!!!!!!!!... 2.7.2009, 14:56 SSh Сразу говорю - я это делал не для продажи а просто... 2.7.2009, 15:08 TCL А навскидку хотя бы, можно прикинуть во что обойде... 2.7.2009, 15:23 SSh Для сравнения - старый вариант. Двигатель заглушен... 2.7.2009, 15:25 SSh ЦитатаА навскидку хотя бы, можно прикинуть во что ... 2.7.2009, 15:40 cvetastyi Я готов только купить готовый(((( с электроникой н... 2.7.2009, 16:30 SSh ЦитатаЯ готов только купить готовый
Не могу, изви... 2.7.2009, 16:46 Asdwarf Спаять - думаю, спаяю. А вот программатора нету.
Р... 3.7.2009, 22:30 SSh ЦитатаРазве что купить ради одного приборчика...
П... 4.7.2009, 10:28
Asdwarf Цитата(SSh @ 4.7.2009, 11:28) Ну раз есть... 4.7.2009, 12:00 SSh ЦитатаУ БК проблемы с подсчетом мгновенного расход... 4.7.2009, 13:56 Asdwarf Цитата(SSh @ 4.7.2009, 14:56) Поэтому я и... 4.7.2009, 16:05 SSh ЦитатаИ таких точек обнуления - несколько.
Все ве... 5.7.2009, 21:21 SSh Для PsixoXirurg на вопрос, заданный в чате
Цитата... 20.7.2009, 6:24 psixoxirurg Программатор под Пони у мну есть. 20.7.2009, 9:15 SSh ЦитатаПрограмматор под Пони у мну есть.
Ну, если ... 20.7.2009, 9:20 knopik777 А случайно фоток нет печатной платы и всего осталь... 28.7.2009, 20:56 SSh Вид со стороны печатки
Других фоток нет, но они ... 29.7.2009, 6:41 knopik777 Хотел заморочится сделать, бегло прикинул затраты ... 29.7.2009, 10:46 SSh Цитатазатраты получилось порядка 80 долларов
?
И... 29.7.2009, 11:03 knopik777 Цитата(SSh @ 29.7.2009, 12:03) Индикатор ... 29.7.2009, 12:29 SSh ЦитатаСмотрел в чип и дипе в Москве мне рядышком
И... 29.7.2009, 15:35 Asdwarf Цитата(SSh @ 29.7.2009, 16:35) Чипыдипы о... 29.7.2009, 18:52 Engineer В-общем, осталось начать совместные работы по диаг... 16.9.2009, 15:52 SSh Цитатаосталось начать совместные работы по диагнос... 16.9.2009, 17:17 Engineer Спасибо за ответ.
Эх, в очередной раз.... Как ж... 21.9.2009, 12:07 SSh ЦитатаКак жаль что нет аськи....
Ничего, пиши зде... 21.9.2009, 13:41 SSh 2 Psixoxirurg
Все ещё интересует индикатор расход... 2.10.2009, 14:54 Asdwarf Мне вот тоже интересно, но pic некуда совать и не ... 2.10.2009, 17:11 SSh Цитатано pic некуда совать и не умею...
А паять? ... 2.10.2009, 18:43 Asdwarf Цитата(SSh @ 2.10.2009, 19:43) А паять? Е... 2.10.2009, 22:24 TCL Типа того, только вместо телефона - коробочка с па... 3.10.2009, 9:50 SSh Честно - не понял о какой коробочке речь
Обычно ... 3.10.2009, 13:03 SSh 2 Engineer
Вот измененная и дополненная схема
Де... 14.10.2009, 17:06 Titus Офигеть.. о_О 14.10.2009, 17:28 Engineer Вот именно поэтому ноут я держу на кухне, а курю в... 14.10.2009, 21:32 SSh И прошивка готова
Надо только подправить под себ... 14.10.2009, 21:35 Engineer Модель коробки дадите?
Да, и можно по имени. Саньк... 14.10.2009, 21:46 SSh Да там такое длинное название, где-то было записан... 14.10.2009, 21:55 Engineer Не вопрос. Говори, подскажу... а еще лучше книгу п... 14.10.2009, 22:04 SSh Машина - Lancer IX, 2003 года выпуска. Название ко... 14.10.2009, 22:19 Engineer Хм.... распиновку мозга коробочного можно? Если он... 15.10.2009, 8:09 SSh На некоторых приборках есть, на моей нет. 15.10.2009, 8:43 SSh Нашел в сервис мануале
А В
1 0 - 1-я передача
0 1 ... 15.10.2009, 9:02 Engineer Так... Выяснилось, что доки по INVECSам и схемы уп... 15.10.2009, 10:55 Engineer То SSh!
Сергей, у тебя скольки-ступенчатый авт... 15.10.2009, 14:06 SSh Насчет прямой передачи не знаю, коробка 4-х ступен... 15.10.2009, 14:14 Engineer Передаточные числа какие? Все в мануале есть... Пр... 15.10.2009, 14:46 SSh 1 - 2,842
2 - 1,529
3 - 1,000
4 - 0,712
Р - 2,... 15.10.2009, 15:11 Engineer Ну вот! 3 прямая! так схема у короба то по... 15.10.2009, 20:21 SSh А вот и светодиодный прогрессбар для индикации мгн... 18.10.2009, 16:34 denis21 Вещь!, Даешь на поток! 18.10.2009, 16:37 SSh Даю (попозже, когда подготовлю всю документацию) п... 18.10.2009, 16:42 Engineer Думаешь не нужно? Наверно не один человек тебе в з... 18.10.2009, 21:36 Asdwarf Нужно, ага.
Правда, я так и не собрал программатор... 18.10.2009, 21:56 SSh ЦитатаПравда, я так и не собрал программатор...
Со... 18.10.2009, 22:06 Dominic Здравствуйте, SSh! С интересом наблюдаю за Ваш... 19.10.2009, 18:18 SSh Да думаю не стоит ради таких простых устройств зам... 19.10.2009, 18:58 Engineer Для SSh. Та версия файла, про который я говорил.
Т... 21.10.2009, 13:59 Engineer То SSh: примерный вид экрана,
сорри, но в личных с... 22.10.2009, 9:50 Engineer To SSh:
Сергей, проверь пожалуйста разводку печатн... 23.10.2009, 7:58 SSh Посмотрел разводку - как и в предыдующей версии об... 27.10.2009, 8:22 Engineer То SSh:
Сергей, 2 вопроса.
1. Не нашел на плате пр... 27.10.2009, 12:56 SSh 1. Слева, между двумя электролитами - 78L05
2. Да
... 27.10.2009, 14:42 Engineer ADCON1 = %10001110 ' Set PORTA.0 analog and ri... 27.10.2009, 15:24 SSh ЦитатаТам и сейчас такая же конфигурация портов ст... 27.10.2009, 15:33 Engineer Что говорит о том, что прошивка готова!
Кстати... 27.10.2009, 15:49 SSh Прошивку (не только эту, а и любую другую) можно с... 27.10.2009, 15:54 Engineer Ладно, бета-версия прошивки
Убраны старые глюки и... 27.10.2009, 15:59 Yuriy_R ага, а ТС на схеме - эт значит гидротрансформатор?... 27.10.2009, 20:12 SSh ЦитатаТолько здесь поменять значения?
Да. Т.к. мы... 28.10.2009, 8:18 Engineer Цитата(Yuriy_R @ 27.10.2009, 20:12) ага, ... 28.10.2009, 8:44 SSh Может кому надо...
По системе обозначений ЖК произ... 29.10.2009, 9:50 tema21 может что пригодится http://hondamotor.ru/board/in... 30.10.2009, 10:32 tema21 там и контроллер тот же... Но расход отображается ... 30.10.2009, 10:37 SSh Да, видел. Еще до того как начал делать свой попро... 30.10.2009, 12:07 Yuriy_R Сергей, а почему не получил? хондовцы зажали?
... 30.10.2009, 12:41 SSh Я им все выслал - но не получил даже ответа. На др... 30.10.2009, 13:16 Yuriy_R Сереж, а если взять прошивку от мультитроникса, мо... 30.10.2009, 13:39 Engineer Не факт....
Бывает, что все "столь категорич... 30.10.2009, 13:43 SSh Все МК имеют бит защиты от считывания, т.е. прошив... 30.10.2009, 13:58 Dominic ЦитатаИли пойти другим путем - подключившись к ОБД... 30.10.2009, 19:28 Engender На хондамоторе это старая тема. Ее основатель давн... 30.10.2009, 22:25 SSh ЦитатаЖду, недождусь, когда будет БК
Ну, это не с... 31.10.2009, 9:15 Engineer Тема про зеркала уже получила всю реализацию. Когд... 25.11.2009, 15:51 SSh Ой опять не скоро...
Есть еще куча других дел, и ... 25.11.2009, 16:16 Engineer Сергей, а случаем, последнюю прошивку для контролл... 30.11.2009, 15:55 SSh ЦитатаСергей, а случаем, последнюю прошивку для ко... 30.11.2009, 16:08 Engineer Про нее самую речь и идет...
Платы качественные го... 30.11.2009, 16:36 SSh Ну самый первый вариант я отлаживал на макетке, уж... 30.11.2009, 17:02 Engineer Да ниче не изменилось.... Так, пару параметров в о... 30.11.2009, 17:06 SSh А причем здесь подложка (как я понял это мы о пане... 30.11.2009, 18:42 Engineer про панельку от микрух правильно понял.
Паял то я... 1.12.2009, 11:49 SSh Паяй проволочкой. Я использую припой Ф 0,7...1мм д... 1.12.2009, 12:25 Engineer проблема не в количестве припоя, а в количестве ФЛ... 1.12.2009, 12:27 SSh Цитатапроблема не в количестве припоя, а в количес... 1.12.2009, 12:35 Engineer Ну у нас в магазинах оба сорта есть. Просто я юзал... 1.12.2009, 14:13 Engineer Народ, в инете схема бродит на pic18F458.... диаг... 11.3.2010, 12:23 Titus А ссыль бы 11.3.2010, 12:29   |
