Изготовление сабвуфера "стелс", В Lancer IX Опции

[Ghost]

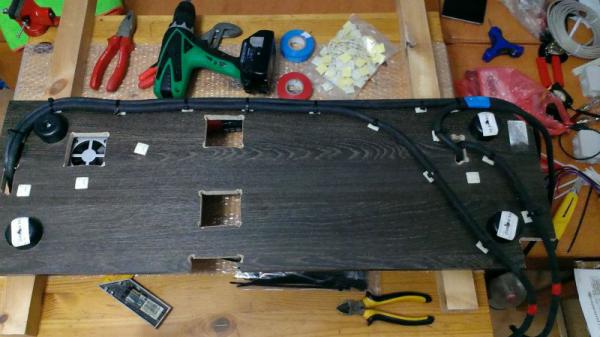

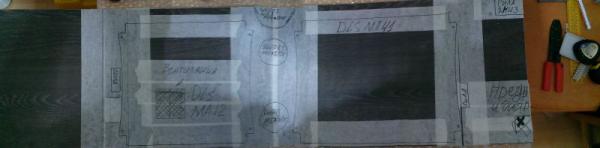

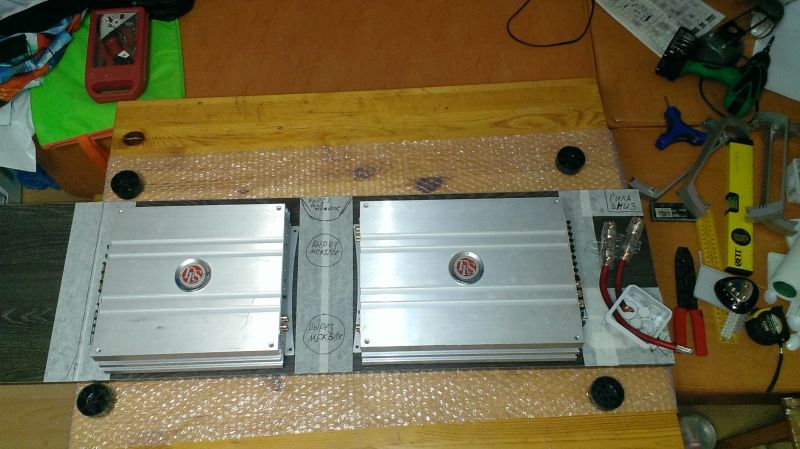

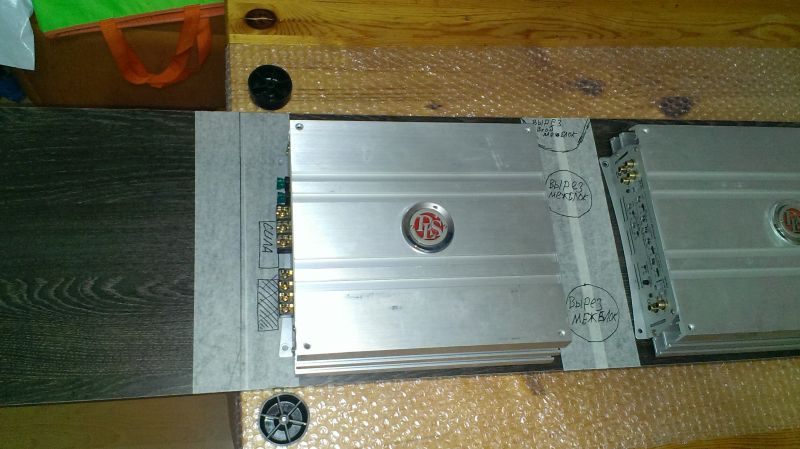

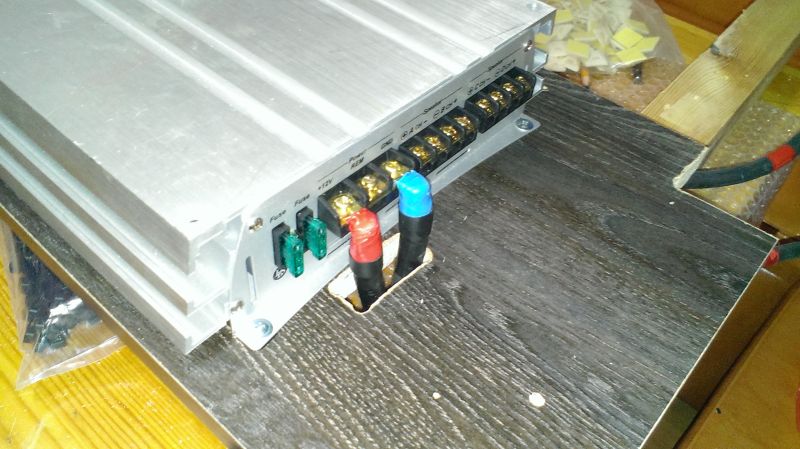

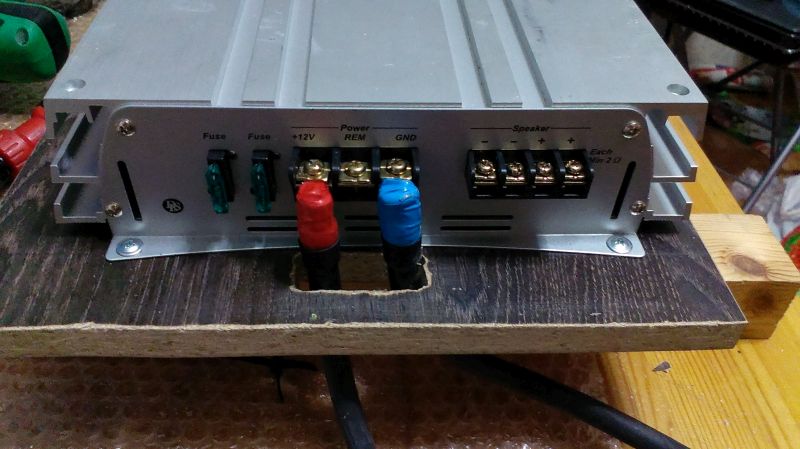

Делаю щит, на котором будут расположены усилители. Щит будет стоять на ножках высотой 25мм, толщина щита 16мм.
Идея заключается в том, чтобы сделать два яруса:
первый ярус (под щитом):
- вдоль проходит силовая проводка;
- поперёк по центру заходят межблоки и выходят на второй ярус к усилкам, идут поперёк силовых.
второй ярус (на щите):
- расположены усилители;
- приходит сила и уходит после предохранителей на первый ярус;
- стоит распределитель;
- стоят два предохранителя.

Есть мысль сделать отверстие для вентилятора для MA12, чтобы лучше охлаждался.

[Ghost]

Итог - короб 22 литра.

[sergey 35]

По возможности разведи силу и межблочники в разные стороны, чтобы наводки небыло когда чувствительность уся поднимешь...

[Ghost]

Надо будет ещё где-то расположить реле, которое будет управлять вентиляторами для охлаждения этой системы (IMG:style_emoticons/default/wink.gif)
Т.е. релюха будет управляться с сигнала remote c с головы. Надо ещё там напряжение померять.

Ну и в качестве эксперимента в роли межблока будет выступать патчкорд Cat.6A S/FTP (IMG:style_emoticons/default/wink.gif) Будет лажа - верну Canare (IMG:style_emoticons/default/wink.gif)

[sergey 35]

патчкорд Cat.6A S/FTP
Это что такое ?)
Может вместо реле использовать подобное термореле, или оптопары? В первом случае будут включаться по температуре.
и продумать хорошо поток воздуха, чтобы не просто циркулировал между двумя кулерами, а проходил вдоль рёбер радиатора усилителя...

[Ghost]

Патчкорд например вот такой (IMG:style_emoticons/default/wink.gif)
Это будет эксперимент, будет себя плохо показывать, заменю на сделанной много лет назад из кабеля Canare.

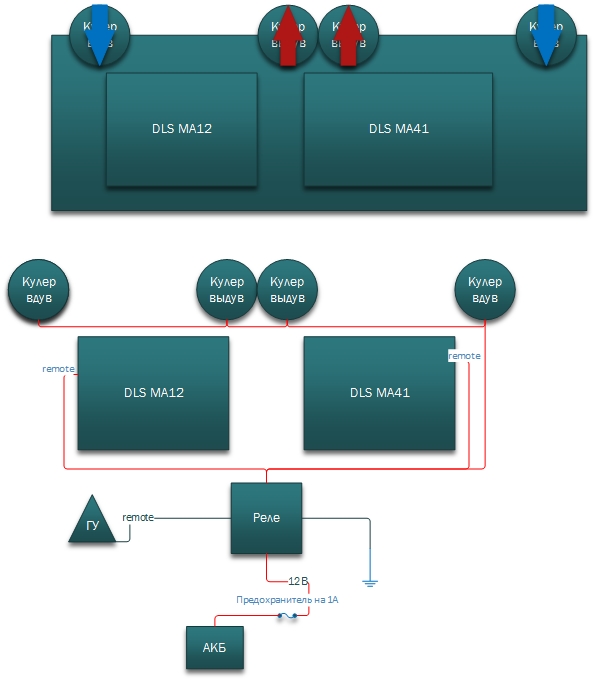

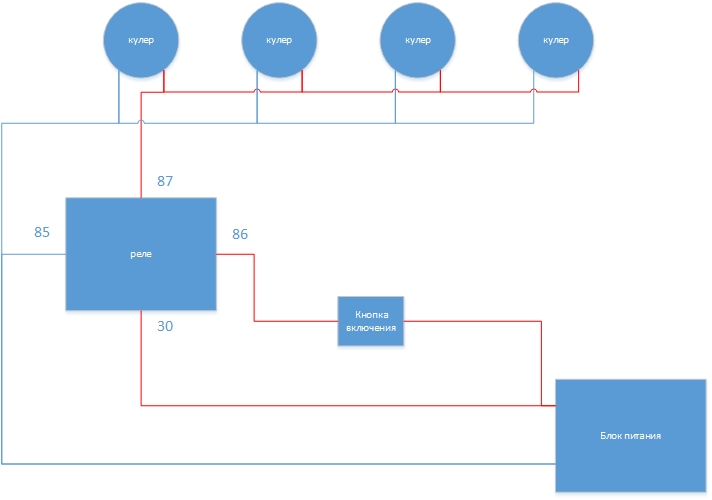

Пока решился на реле, заодно отвяжу remote от головы. Примерная схема вот такая, вместе со схемой потока воздуха.

[sergey 35]

Не делай из этого кабеля, чтобы потом не переделывать ) Или хотя бы сделай перед, зад и саб в отдельных проводах(экранах), т.е. три провода...
По хорошему надо пять) саб можно не разделять(возможно и придется).
Не тот это кабель, если взять хороший микрофонный...

[Ghost]

sergey 35, спасибо, я тебя услышал и понял, положу готовые из микрофонного Canare...

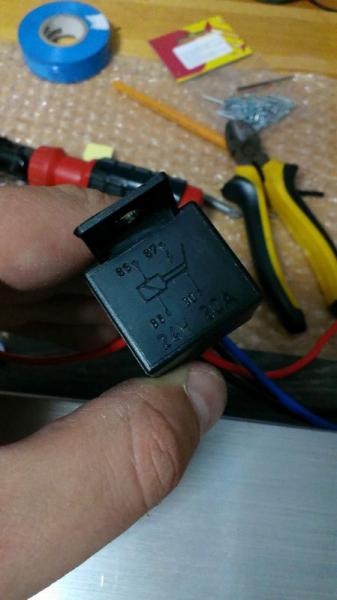

Вопрос: есть какая-либо разница как подключать контакты на реле (фото ниже)? Типа вывод 86 в сторону массы с катушки, а 85 в сторону плюса, ну и замыкаемая часть типа 30 в сторону плюса, а 87 в сторону устройства.

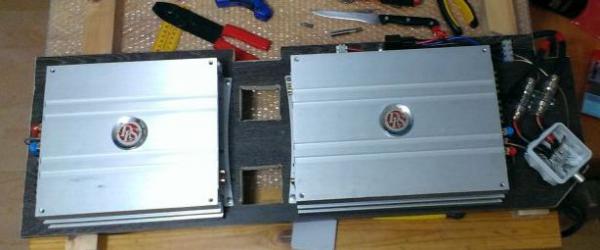

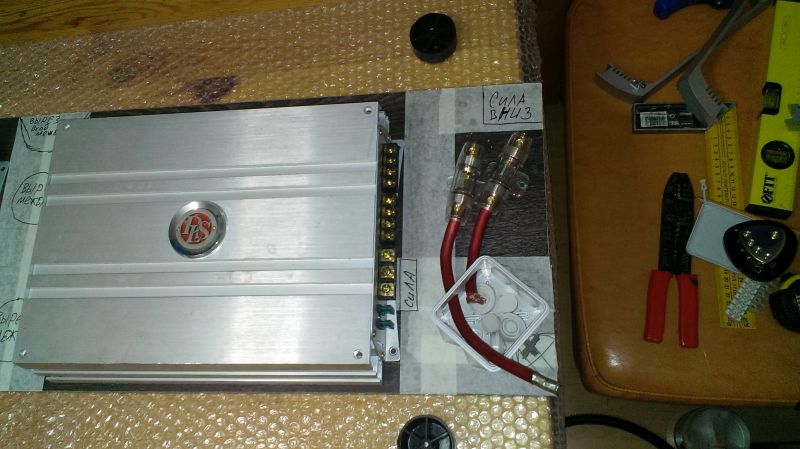

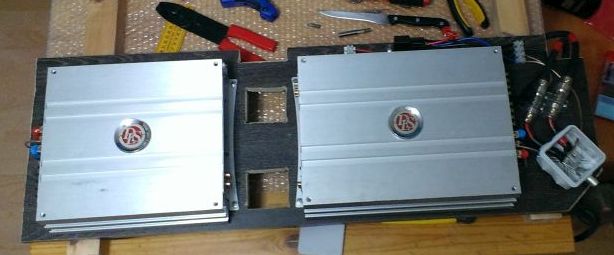

НУ что же, щит с усилителями готов:

[Ghost]

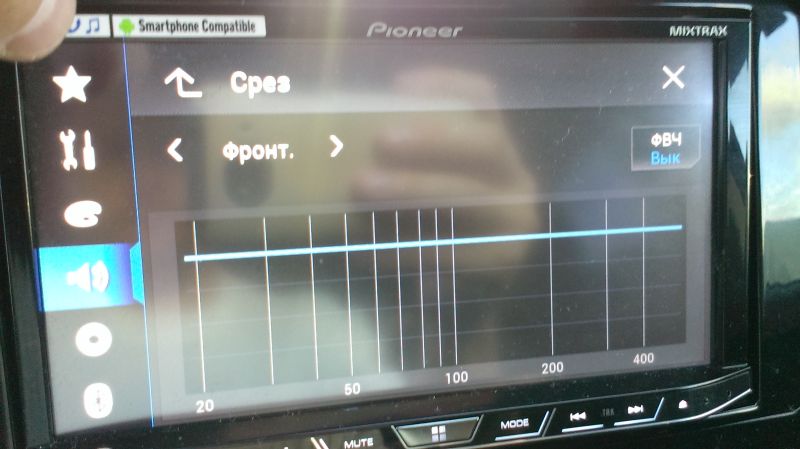

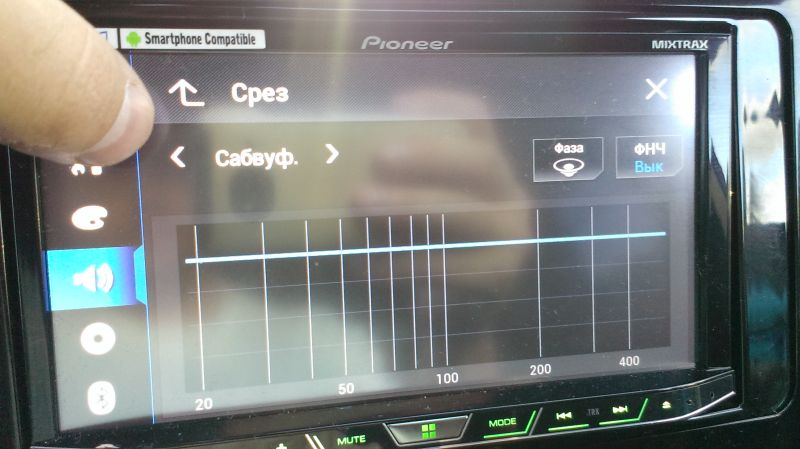

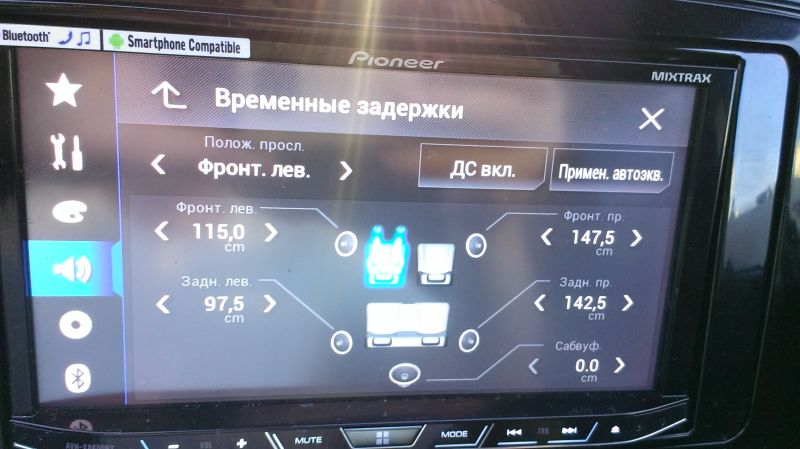

Кстати, интересная мысль... ГУ умеет отрезать только верхи от низов. А что если например с фронта головы кабеля подать на миды, а с тыла на твитеры? Порезать по частотам при этом можно на MA41, а вот задержки уже выставить с головы, типа тыл - это твитеры и всё. Ну а саб - сабом и остаётся.

[Ghost]

.

[sergey 35]

По реле, обмотке пофиг полярность. так-же как и контактам направление течения электричества)

По поводу срезов... получится нечто типа поканалки, точнее она и будет. В магнитоле нет переключения на поканалку ?
Единственный нюанс, на усилке ты обрежешь приблизительно и всё такое. спасешь мид от перегрузки... но твитер надо резать на уровне 4000-5000гц и с мида хорошо-бы это обрезать сверху т.е. мид от 65-120гц до 4000-5000гц, вч от 5000гц и дальше. Саб до 120гц, но лучше не более 60гц...
По задержкам должно получиться нормально...
Не помню, от тыла ты отказался получается, раз задумался о поканалке?

Кстати-кстати.... положи еще пару проводов вдоль управляющего, квадрата так на два. для питания и массы усилителей и головы, чтобы объединить массу головы и усилков не только межблочниками... Суть такая, при разнице потенциалов в голове и усилителе. может появиться наводка от работы шим и т.д.... если конечно магнитола не на прямую от клемм аккумулятора.

[Ghost]

Да, если будут наводки, то такой провод добавлю, на lancer так и пришлось в своё время сделать.
Спасибо, усь позвляет выделит Mid сверху и снизу, на нём сразу подрежу, твитер подрезается снизу, я обчно его с 5000 начинаю подгонять.
Хочется в этот раз надыбать внешнюю звуковуху к ноуту и измерительный микрофон, и поглядеть что к чему.

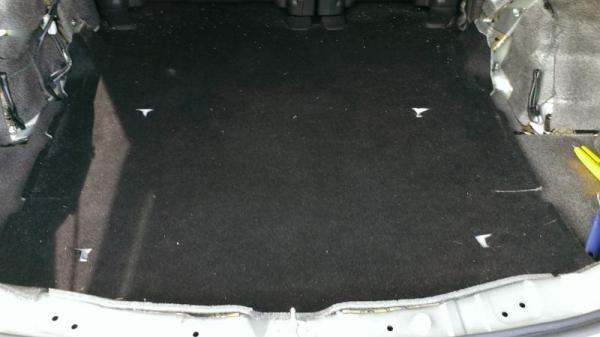

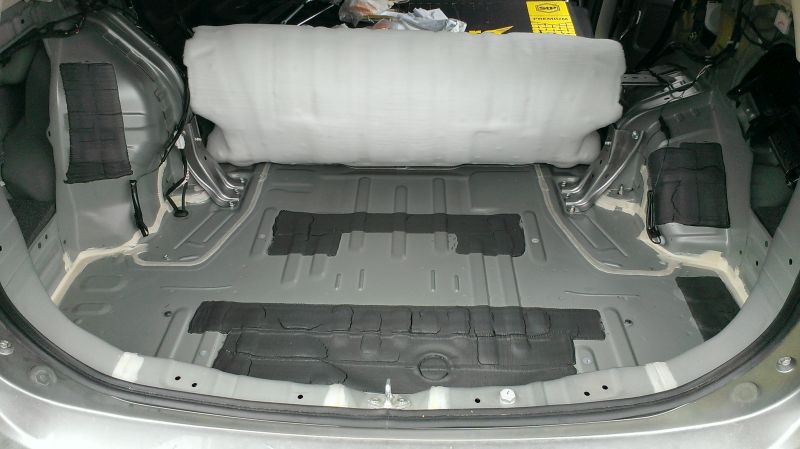

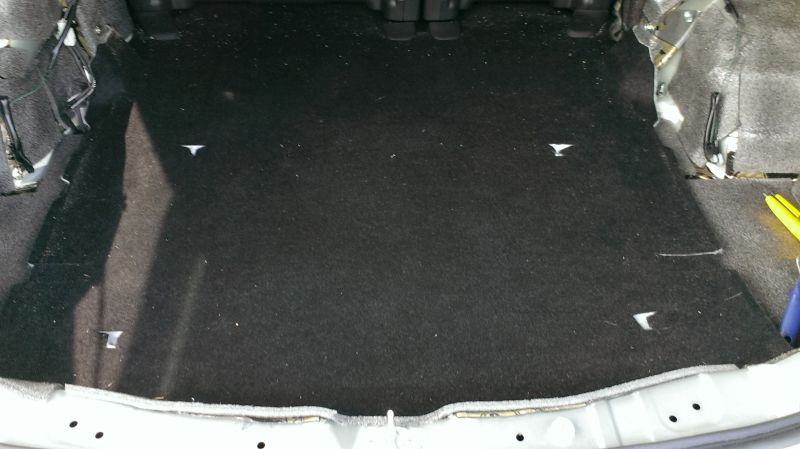

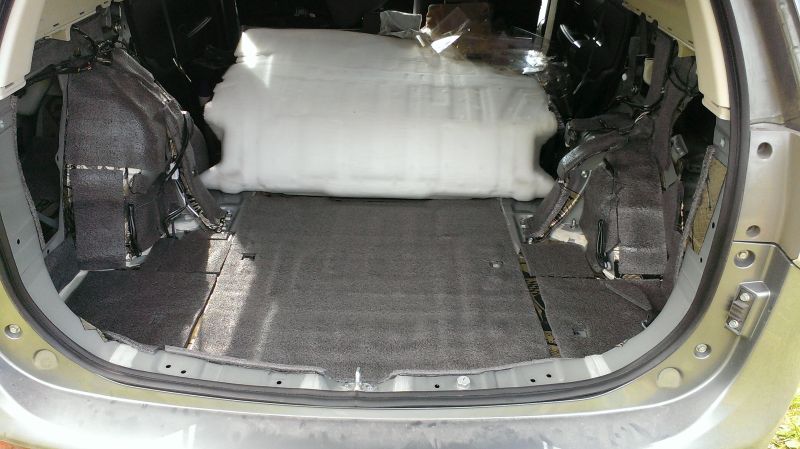

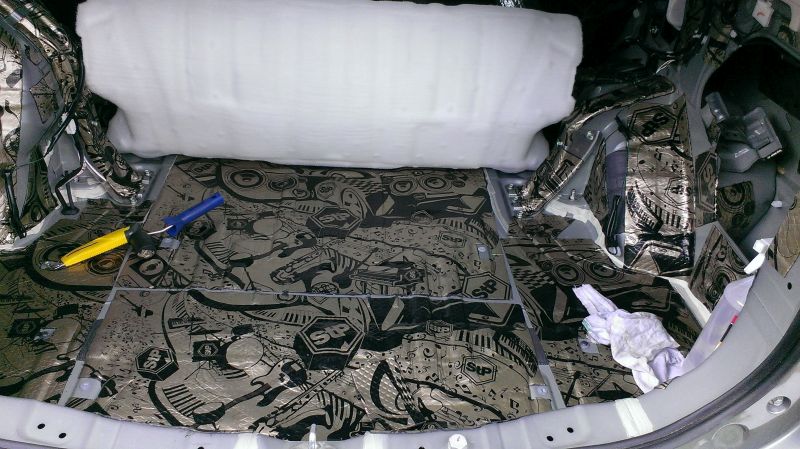

Сегодня шумку получилось сделать, дождь мешает работать очень (IMG:style_emoticons/default/sad.gif) но зато за черникой сходили успешно (IMG:style_emoticons/default/wink.gif) Кстати, нашёл места крепления органайзера, ура!!! сделал отверстия для крепления.

[AKStyle]

А чего шумку не встык поклеил?

[Ghost]

На автомате, как и вибру прошёл...

[Ghost]

Где-то я с релюхой оказался не прав. если просто запустить вентиляторы, то они работатают. Если с релюхой, то на 9 вольтах она вся трещит, на 12 блок питания уходит в защиту.

Что не так в этой схеме?

[cooler.nvkz]

Ghost, блок питания фигня ?

[Ghost]

БП - ATX на 300Вт.

[cooler.nvkz]

Ghost, запросто одной релюшкой АТХ уводится в режим КЗ... попробуй от какого-нибудь 12в аккумулятора (можно и до машины сходить протестировать)

[Ghost]

хых, тогда мне всё понятно! спасибо за подсказку (IMG:style_emoticons/default/wink.gif) вечером от аккумулятора попробую...

[sergey 35]

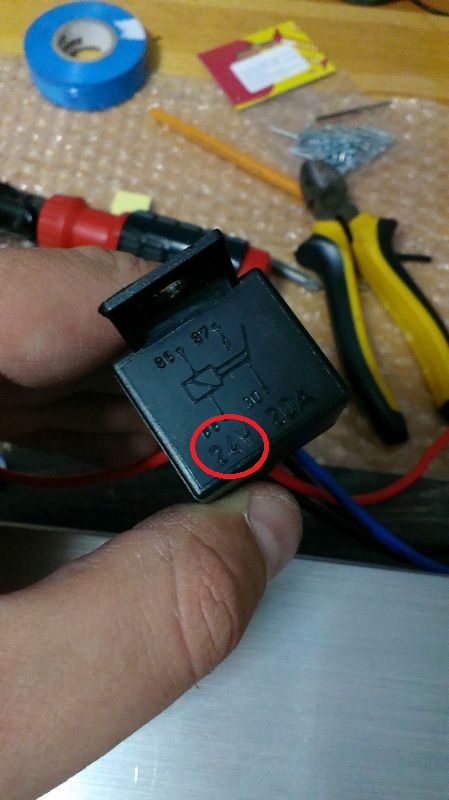

А может все дело в обведенном параметре ?)
