ASX-зеркало с экраном + камера на IX, питание через зеркало Опции

[Asdwarf]

Привет маньякам.
В общем, случайно увидев инфу про чудо-зеркало от ASX/OutXL/Pajero, захотелось и мне поставить.

Зеркало уже приехало, камера едет.
Почитав отчеты по установке, выяснил, что зеркало умеет питать камеру ЗВ. В этом случае не надо привязываться к фонарям ЗХ, где у меня уже висит парктроник.
НО нюанс в том, что питание это рассчитано на родную камеру (от 9 до 15К денег (IMG:style_emoticons/default/smile.gif) ) и выдает 6,6В...

И в связи с этим, у меня вопрос: а что если завести питание на камеру через 6-вольтовое реле?
Надо ли что-то мудрить в цепь удержания реле?
Там ведь ток удержания очень маленький, не поломается ли выход питания с зеркала?
Ток питания камеры же не должен быть больше 5А?

Может, даже кто и реле конкретное посоветует? (IMG:style_emoticons/default/smile.gif)

[Titus]

Я бы не брал питание с зеркала, взял бы питание с провода ЗХ, если смущает общее потребление лампами, парктроником и камерой - то лучше вот именно туда реле, и камеру включать через него - так и разумнее и надежнее, чем искать 6 вольтовое реле и коммутировать им питание (IMG:style_emoticons/default/smile.gif)

[haris]

А зачем реле еще вешать на лампы заднего хода, какой смысл? Камера и так мало тока потребляет, так что для преда ламп заднего хода эта камера будет почти незаметна.

[Titus]

Лампы, камера, парктроник.. Хрен знает (IMG:style_emoticons/default/smile.gif)

[haris]

Основной потребитель в этой троице - это лампы. Парктроник и камера жрут копейки. Запаса по амперажу на предах вполне должно хватить.

[Asdwarf]

Я даже не из-за нагрузки хотел бы так сделать.
Хочется использовать всю функциональность зеркала (IMG:style_emoticons/default/smile.gif)
Типа, включаешь заднюю, на зеркало приходит сигнал ЗХ (где-то у магнитолы, вроде, есть), зеркало выдает с 11-12 контактов 6.6В, замыкает реле, которое коммутирует 12В питание самой камеры. Чем плохо? (IMG:style_emoticons/default/smile.gif)

Кстати, Вить, в качестве разъема подходит штекер от климатической панели ASX и штекер иммобилайзера с Х-а. (IMG:style_emoticons/default/smile.gif)
Вот тока где его достать - я хз...

[Titus]

Смысл задействовать функционал зеркала в данном случае, если это можно сделать безопаснее и в обход? (IMG:style_emoticons/default/wink.gif)
Ильгиз, в теории да, на практие - такие вещи лучше промерять по потреблению, камеры тоже бывают разные - с подсветкой и тп.

По штеккерам - это хорошо, но, где достать их - это ключевой момент.

[haris]

Ну промерять потребление никогда не помешает. Только даже если на камере будет висеть подсветка, то она же светодиодная и много все равно не жрет.
По идее, шестивольтовые релюшки же есть в продаже. Коммутировать силовые контакты под 12 вольт они тоже могут, там только управляющая катушка на 6в. Так что, если есть желание, то можно и так сделать, но проще было бы просто повесить на лампы заднего хода и не заморачиваться. Хозяин-барин, в принципе... (IMG:style_emoticons/default/wink.gif)

[jetpaul]

А что за зеркало и сколько стоит? Видел вариант от 10-го.

[Asdwarf]

Зеркало от ФЫЧа или Паджеры. С экраном и видеовходом.
Зеркало стоит 3К.
В Ланс 9 встает на родное крепление.
Номер забыл, дома посмотрю

[ra3vgv]

от 10 оно и есть. Я вот тоже хочу прикупить,только пока камеру не знаю какую приспособить. и разъемы нада подобрать от чего подходят.

[Onega]

ПИСАЛ НА ДРАЙВЕ. Пошел к нашему сисадмину, порылся у него в ящике с хламом, нашел какой-то разъем 16-ти пиновый. Отпилил 4 пина. Встал как родной. Сиадмин сказал, что это был разъем из сервака. По ширине разъем влез идеально, а по толщине он ессно у'же дыры в зеркале. Ну стандартной он ширины для разъема в 2 ряда . Вот и всё. Искать разъем от АСХ - дело неблагодарное... Я это понял когда искал разъем для задней ПТФ нашего ланса. Хрен найдешь. Они все разные.

Зеркало купил за 2650.

[Titus]

У нас на радио-рынке полно разъемчиков, я брал один 2-контактный, второй 3-контактный, больше там ничего и не нужно (IMG:style_emoticons/default/wink.gif)
Эти же разъемы используются в обычных компах - для подключения матери проводками в корпусе.

[cooler.nvkz]

Хочется использовать всю функциональность зеркала

смысл городить огород проводов и релюшек и заводить питание камеры в зеркало только в одном случае - штатная возможность включать заднюю камеру без включения задней передачи...

PS: номер зеркала - 7630A049 или 7630A057....

[konog]

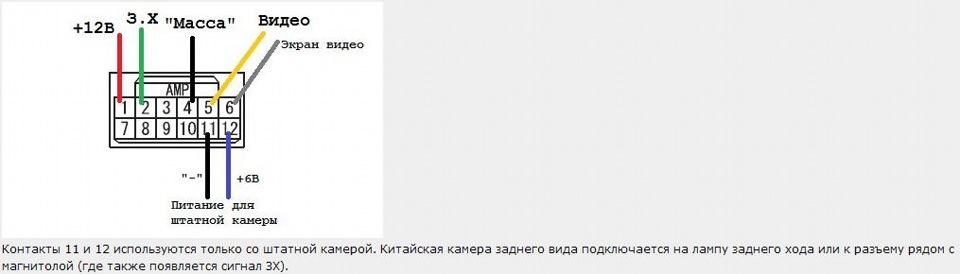

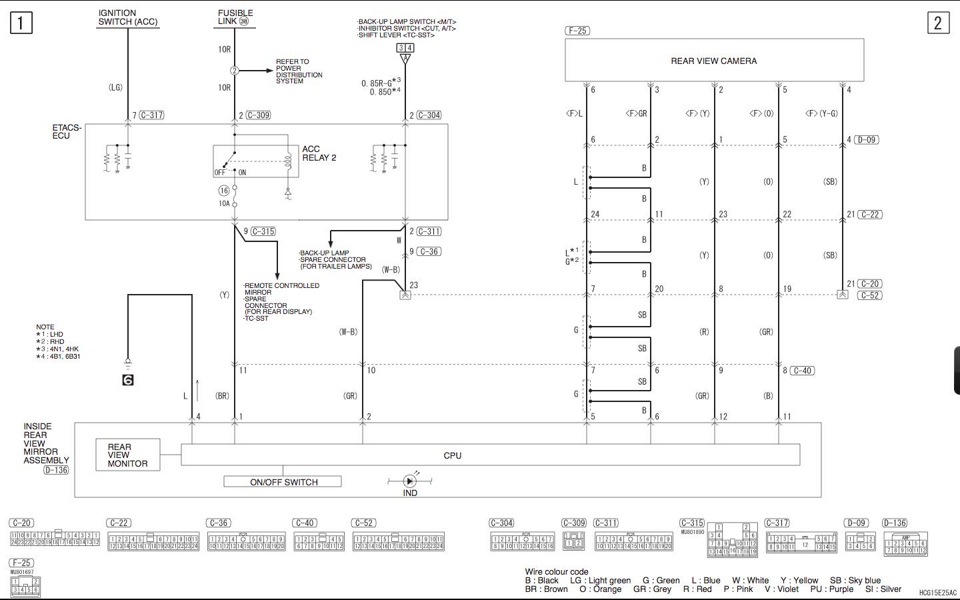

А распиновку можете скинуть зеркала с моником?
Уже нашел может кому нужно?? На НИКО цена зеркала была 600 грн.

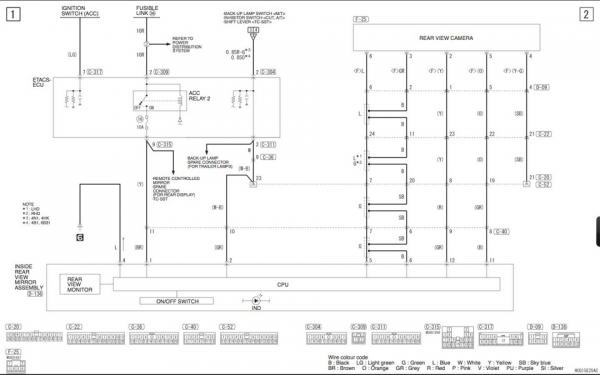

Эскизы прикрепленных изображений



[Onega]

[Nikola86rus]

Я когда цеплял камеру ЗХ к магнитоле не заморачивался, питание на камеру взял с подсветки номера т.к габариты включены постоянно и сигнальный взял с лампы ЗХ и тоже куча аппаратуры понатыкано включая вышеупомянутые парктроники, просто лампы диодные стоят и все выдерживает.

[Engender]

Номерок у зеркала то какой?

[Onega]

7630A057 MITSUBISHI
Зеркало внутрисалонное

[Engender]

Хм... Минимальная цена в известном магазине 11600...
