Как у "них"в автопроме в европе, японии, америке., будет много фото Опции

[Titus]

Круто, насчет рычага кпп (IMG:style_emoticons/default/smile.gif)

[Said 174]

далее: подъем крышки багажника Bentley Continental.

Дима, а не думал эту штуку, приделать на подъем крышки багажника у Ланса?

[AKStyle]

линза со светофильтром:
[attachment=21841:DSC_0503.jpg]

А какой лампой подсвечивается эта линза? Тоже ксеноновой? Фото можно?

Обычная галогенка там.

[angelfear]

Дима, а не думал эту штуку, приделать на подъем крышки багажника у Ланса?

только грешным делом, приделать то можно но потом где запчасти брать если нашатнется, щитаю что нужно делать из доступных комплектующих.

галогенка то она галогенка это да, по моему Н11, только во вторник точно скажу и сфотаю с обратной стороны.

[Alligator]

галогенка то она галогенка это да, по моему Н11, только во вторник точно скажу и сфотаю с обратной стороны.

Буим ждать (IMG:style_emoticons/default/smile.gif) А ведь достаточно просто имея такой подручный материал вкорячить их в фары Депо. И будет все как в лучших Баварских авто и Би ксенон и ИК подсветка дороги. Достаточно поставить камеру и привязать ее к голове с монитором.

[AKStyle]

галогенка то она галогенка это да, по моему Н11, только во вторник точно скажу и сфотаю с обратной стороны.

Буим ждать (IMG:style_emoticons/default/smile.gif) А ведь достаточно просто имея такой подручный материал вкорячить их в фары Депо. И будет все как в лучших Баварских авто и Би ксенон и ИК подсветка дороги. Достаточно поставить камеру и привязать ее к голове с монитором.

В принципе, там ничего сложного нет (IMG:style_emoticons/default/wink.gif) Только гораздо практичней делать не такую сложную систему (галогенка + отражатель + линза), а собрать на ИК-диодах со вторичной оптикой (линзой). Получится что-то типа ИК-прожектора. Но тут, надо моделировать как ИК-излучение распространяться в пространстве будет.

[Alligator]

Ну ИК светодиодами ты так не засветишь дорогу... Да и как ты говоришь с направлением света будут проблемы...

[AKStyle]

Ну ИК светодиодами ты так не засветишь дорогу... Да и как ты говоришь с направлением света будут проблемы...

Ну почему же, вполне реально сделать такое на ИК диодах. Просто в таком случае необходимо детальное моделирование, потому как оптическая система усложняется многократно. В случае, когда источник света обычная галогенка, это сделать конечно же проще.

[angelfear]

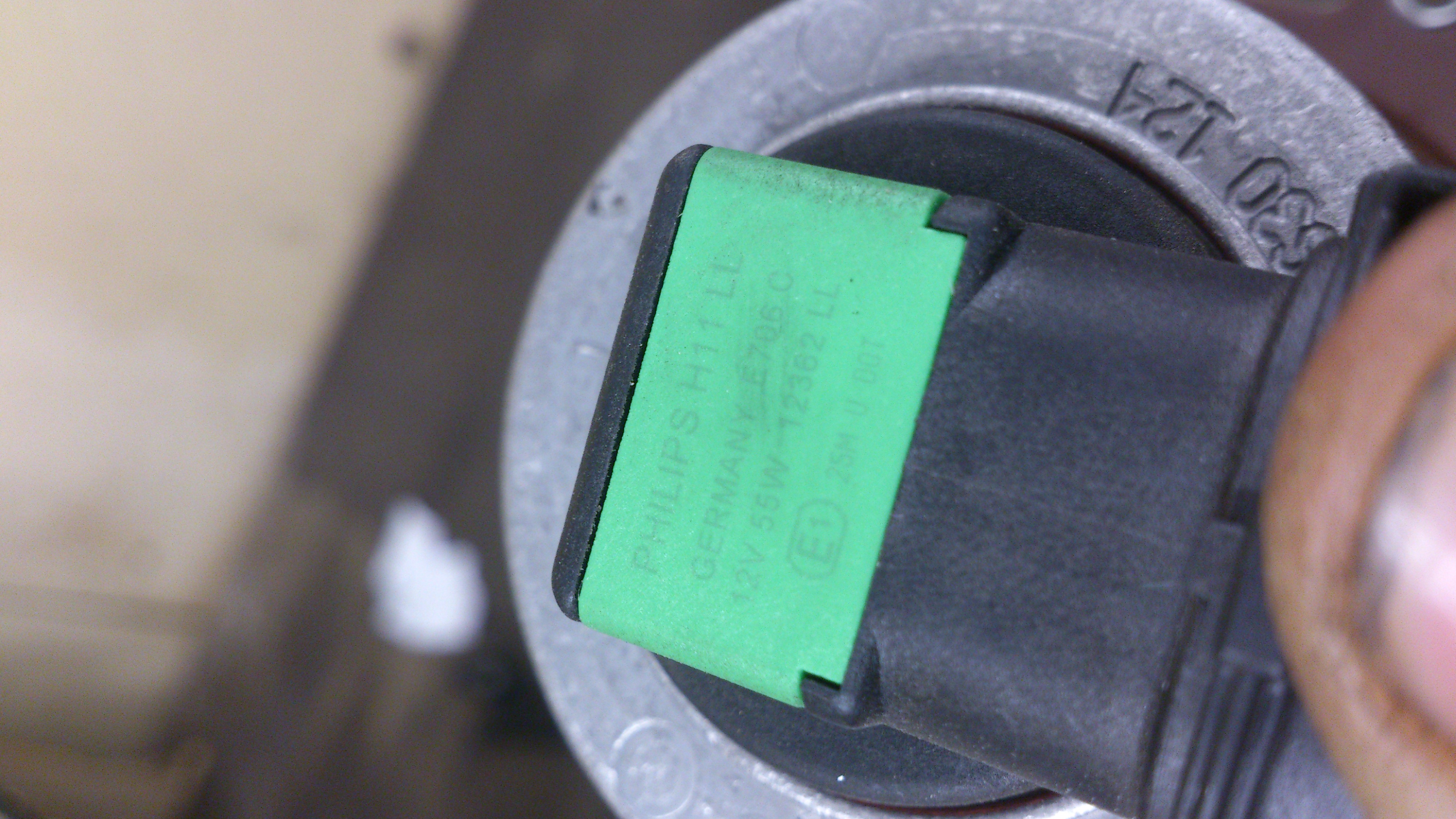

лампа инфракрасной линзы

[DmitryVS]

Ну ИК светодиодами ты так не засветишь дорогу... Да и как ты говоришь с направлением света будут проблемы...

Ну почему же, вполне реально сделать такое на ИК диодах. Просто в таком случае необходимо детальное моделирование, потому как оптическая система усложняется многократно. В случае, когда источник света обычная галогенка, это сделать конечно же проще.

ИК диоды на 58 Вт?
Включите китайский видеорегистратор с "ик подсветкой" и посмотрите, на какое расстояние хватает его светодиодов - хорошо, если до края Вашего бампера. Система ночного видения смотрит на несколько десятков метров.

[lelik_675]

ИК диоды на 58 Вт?

Да запросто. Хоть даже на трехваттных CREE. Только охлаждать задолбаешься. Ну и ценник... Галогенка проще, технологичней, дешевле.

[AKStyle]

Ну ИК светодиодами ты так не засветишь дорогу... Да и как ты говоришь с направлением света будут проблемы...

Ну почему же, вполне реально сделать такое на ИК диодах. Просто в таком случае необходимо детальное моделирование, потому как оптическая система усложняется многократно. В случае, когда источник света обычная галогенка, это сделать конечно же проще.

ИК диоды на 58 Вт?
Включите китайский видеорегистратор с "ик подсветкой" и посмотрите, на какое расстояние хватает его светодиодов - хорошо, если до края Вашего бампера. Система ночного видения смотрит на несколько десятков метров.

На китайских видеорегистраторах стоят маломощные диоды на рабочий ток 30-50 мА. Поэтому толку от такой подсветки нет.

Да запросто. Хоть даже на трехваттных CREE. Только охлаждать задолбаешься. Ну и ценник... Галогенка проще, технологичней, дешевле.

+1

[angelfear]

это снова я, сегодня разберу штатный ходовой огонь от GL W164. фонарь на удивление легко поддался вскрытию, по какой причине умер не известно. все попытки его оживить не завершились успешно, наверно мозга не хватило.

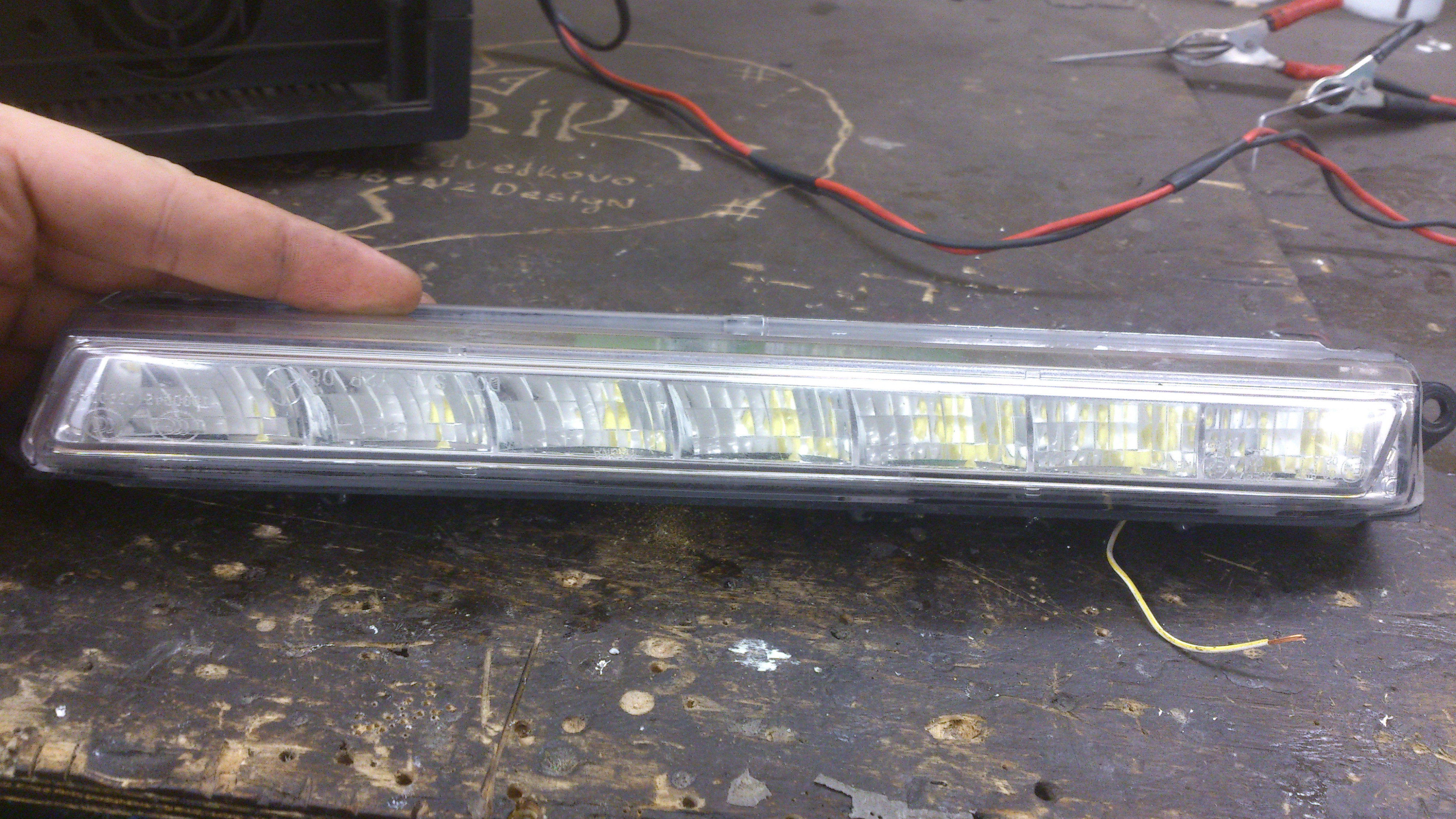

общий вид с лица

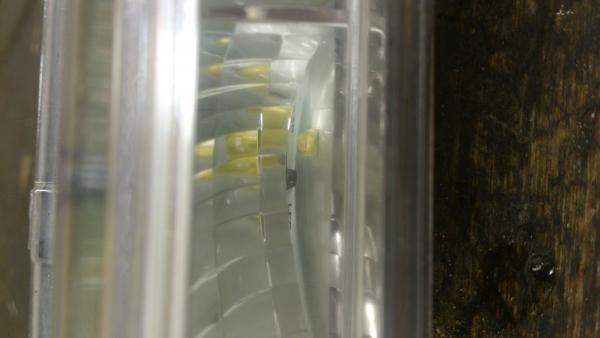

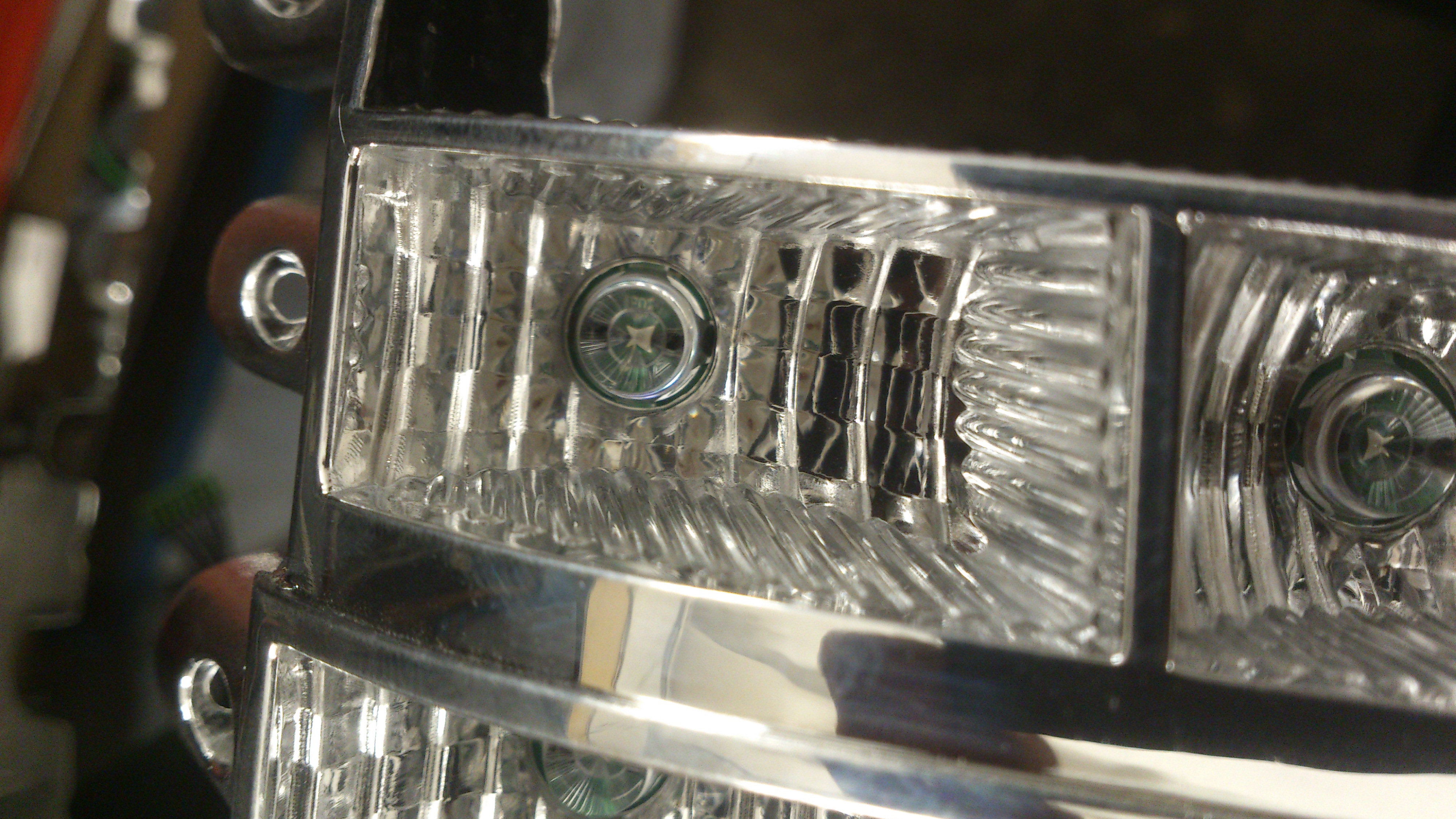

капелька в отражателе


размера светодиоды микроскопического, но светят вырви-глаз, когда светят

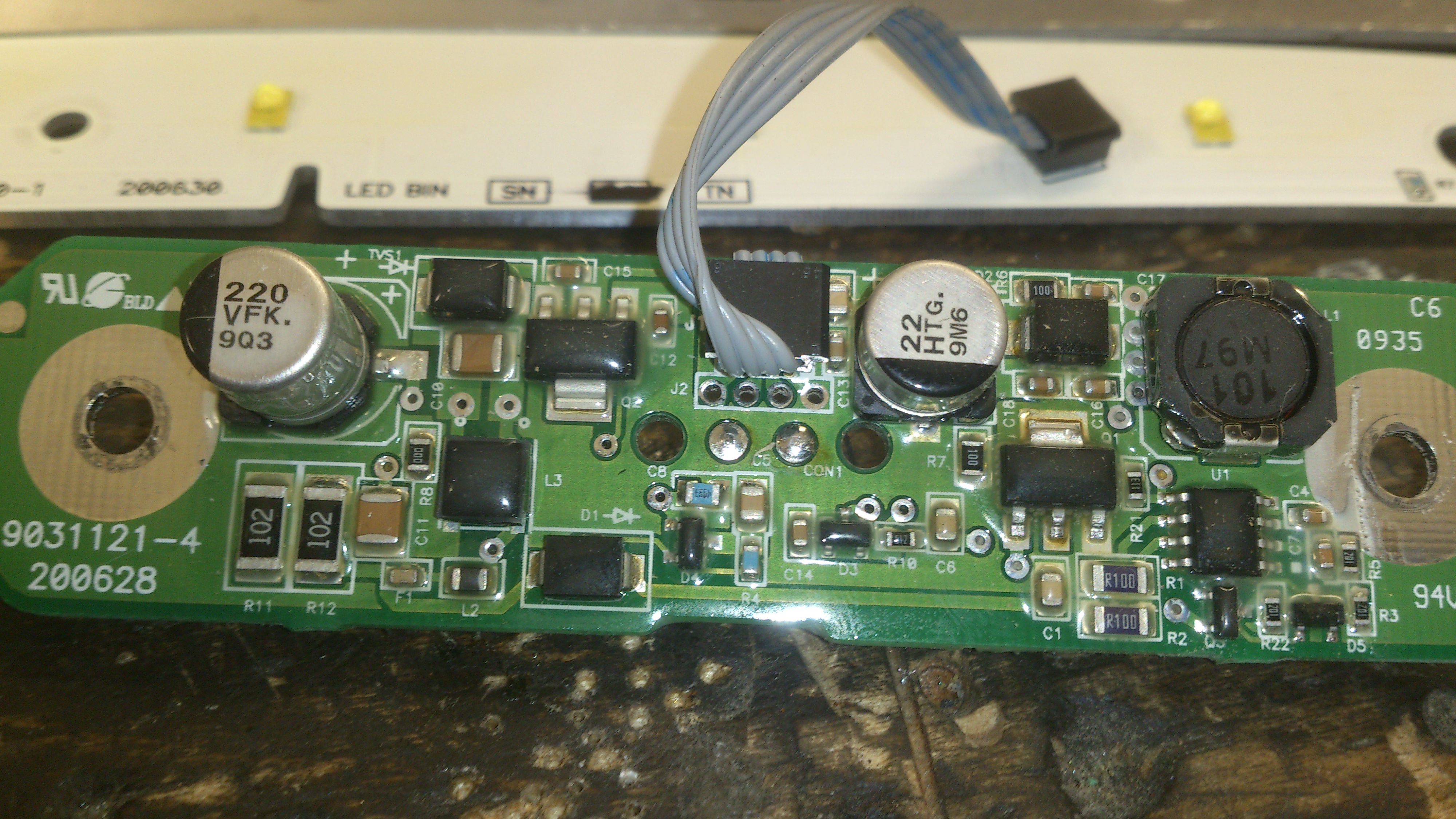

блок управления расположенный в нутри ходового огня

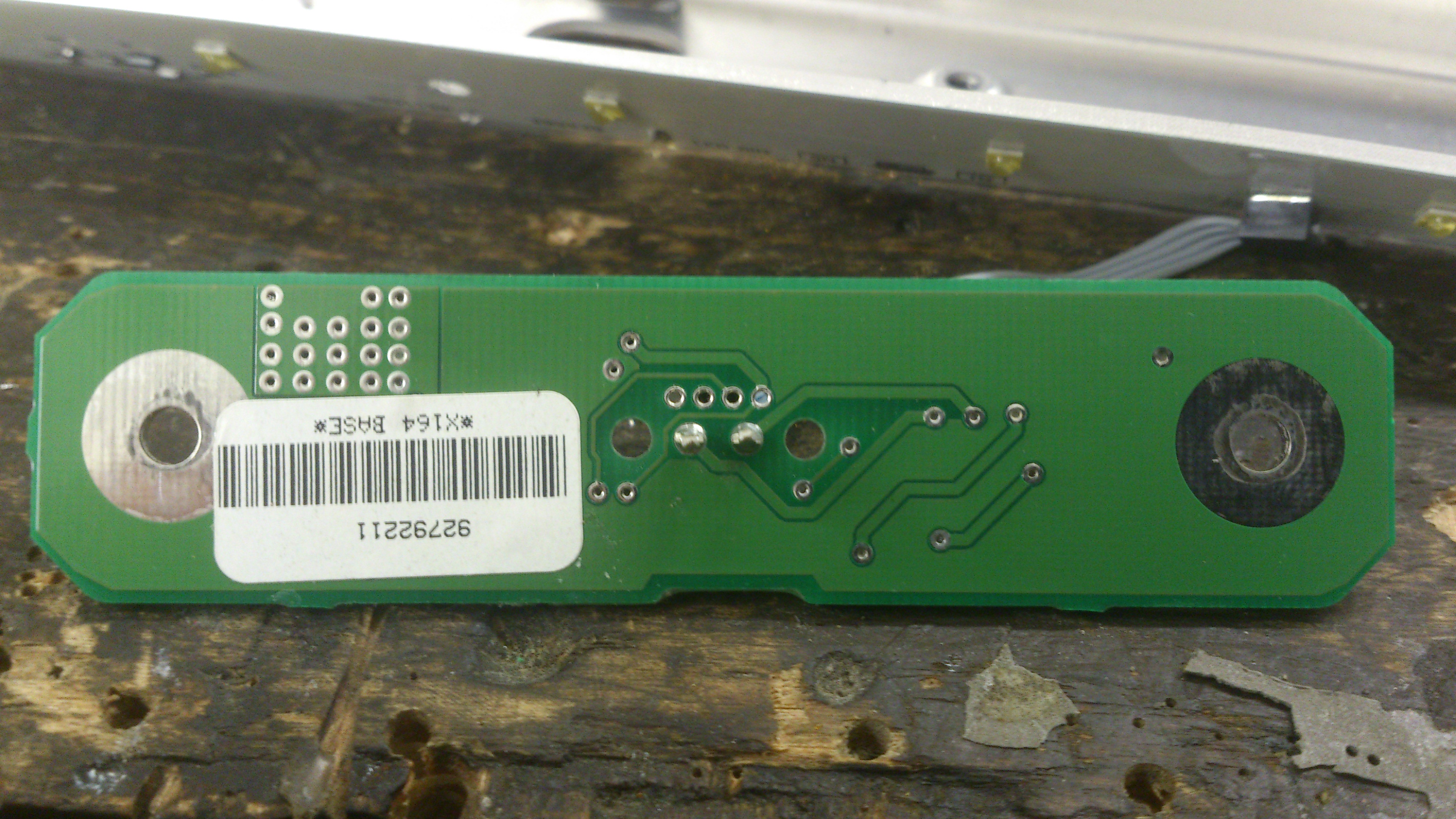

он же, с другой стороны.

есть еще материал, но что пять фото за сорок минут загрузить, в другой раз. всем спасибо.

[Onega]

Если это просто ходовой огонь, т.е светит днем когда не горит БС и при включении БС гаснет, то я не пойму - нахрена столько килограмм микросхем, транзистров, кондюков, резюков? Что они там делают?

[angelfear]

ну наверно щадящий режим работает в автоматическом режиме, если снять видео с автомобилем и замедлить то будет видно что ходовой огонь мерцает, на ходовой огонь приходит плюс минус, а семь светодиодов расположены последовательно. я не специалист, но думаю там все не зазря.

[SSh]

Если 7 последовательных диодов, то бортового напряжения слишком мало и модуль представляет собой step-up DC-DC преобразователь ("повышатель" напряжения). На это косвенно указывает и наличие индуктивности на плате.

[angelfear]

если интересно, могу прям не полениться и нормальным фотиком отщелкать, что бы дорожки было видно.

[SSh]

Нет, не надо (IMG:style_emoticons/default/wink.gif)

[milleniummm]

Боюсь даже представить откуда ты это все берешь

[angelfear]

добрый вечер, фонарь от ML W164. диодный, задний ход галоген, и еще что то на лампах накаливания, башка не думает.

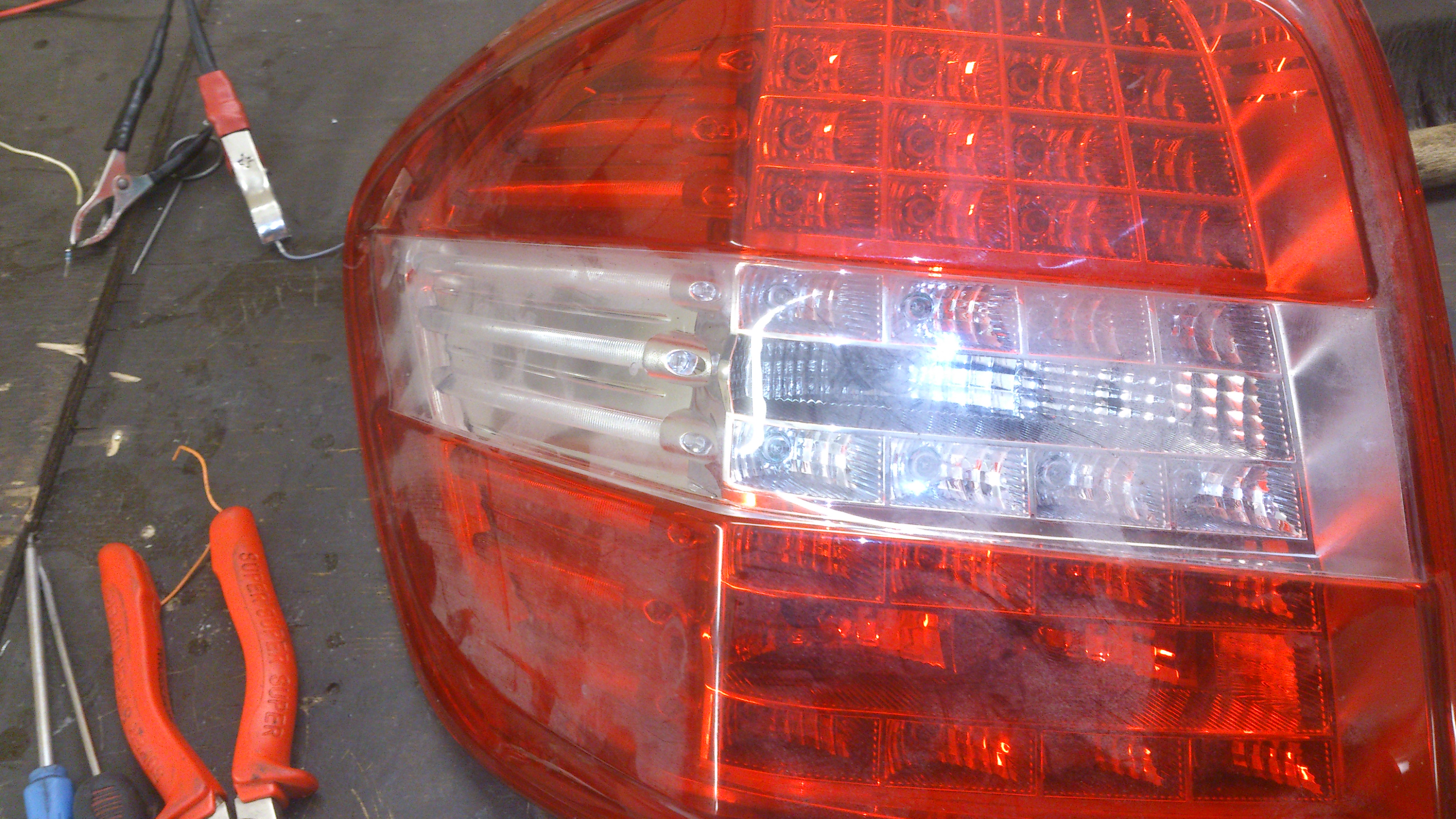

сам фонарь:

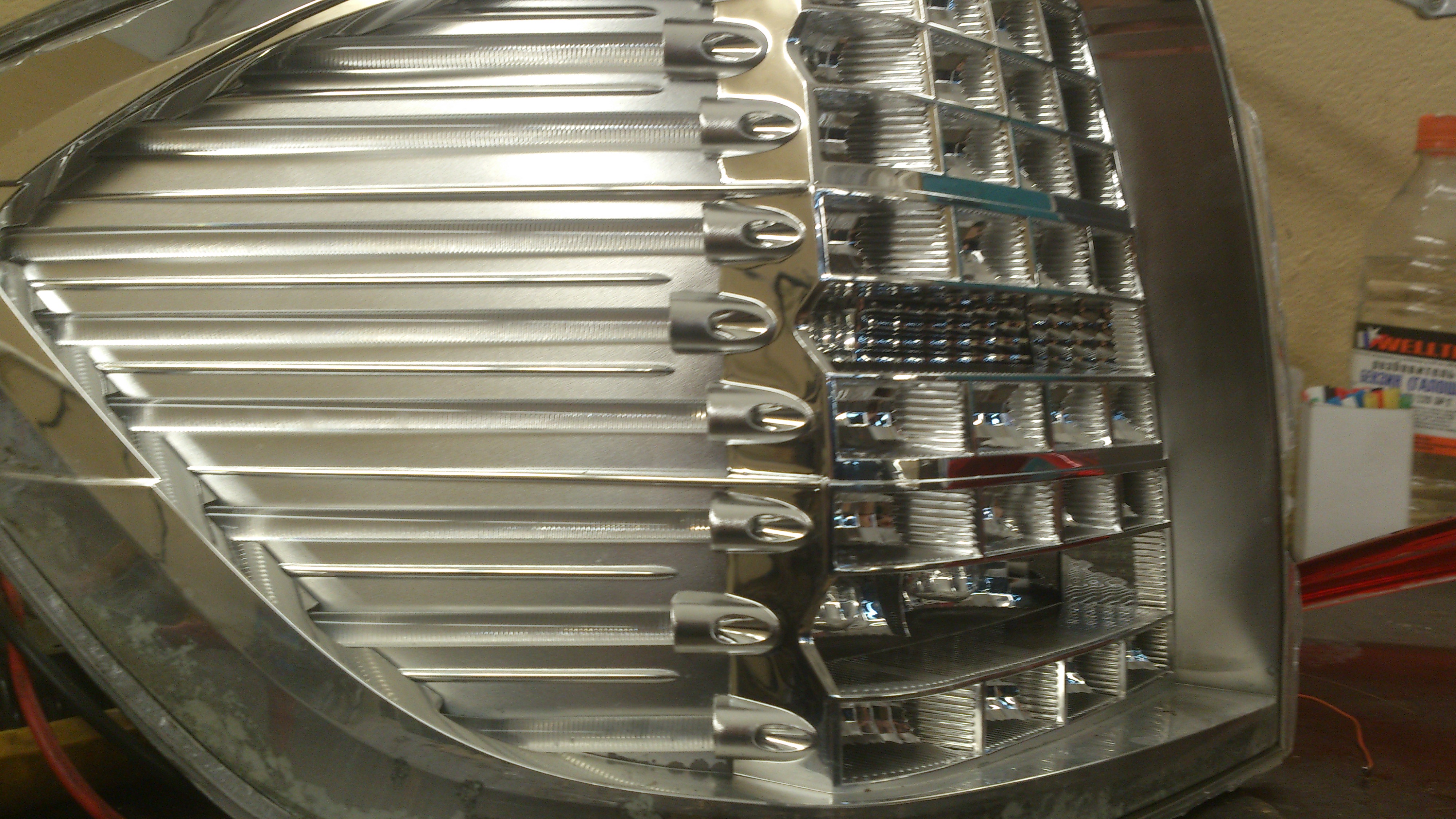

без наружнего стекла:

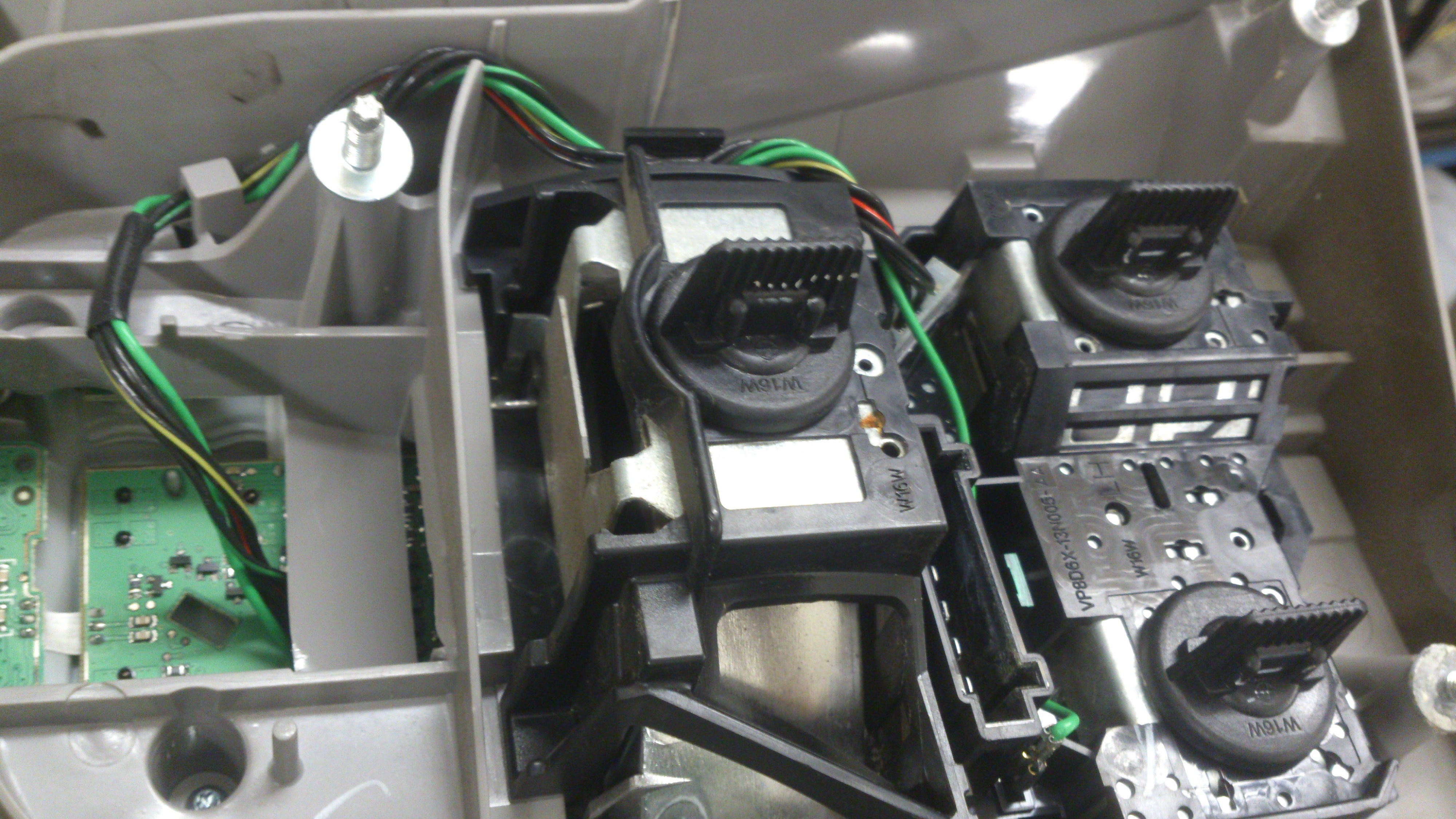

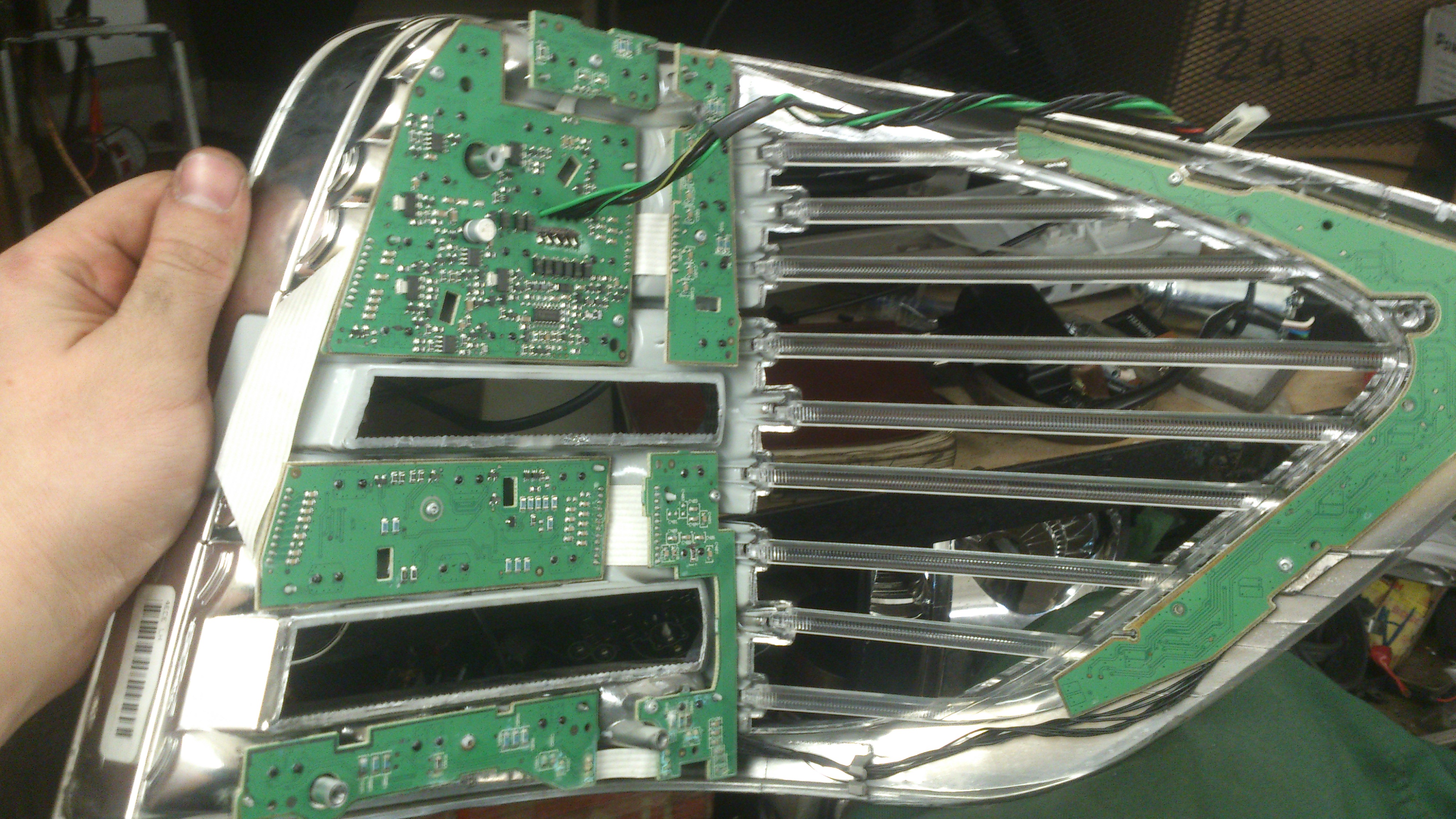

изнутри:

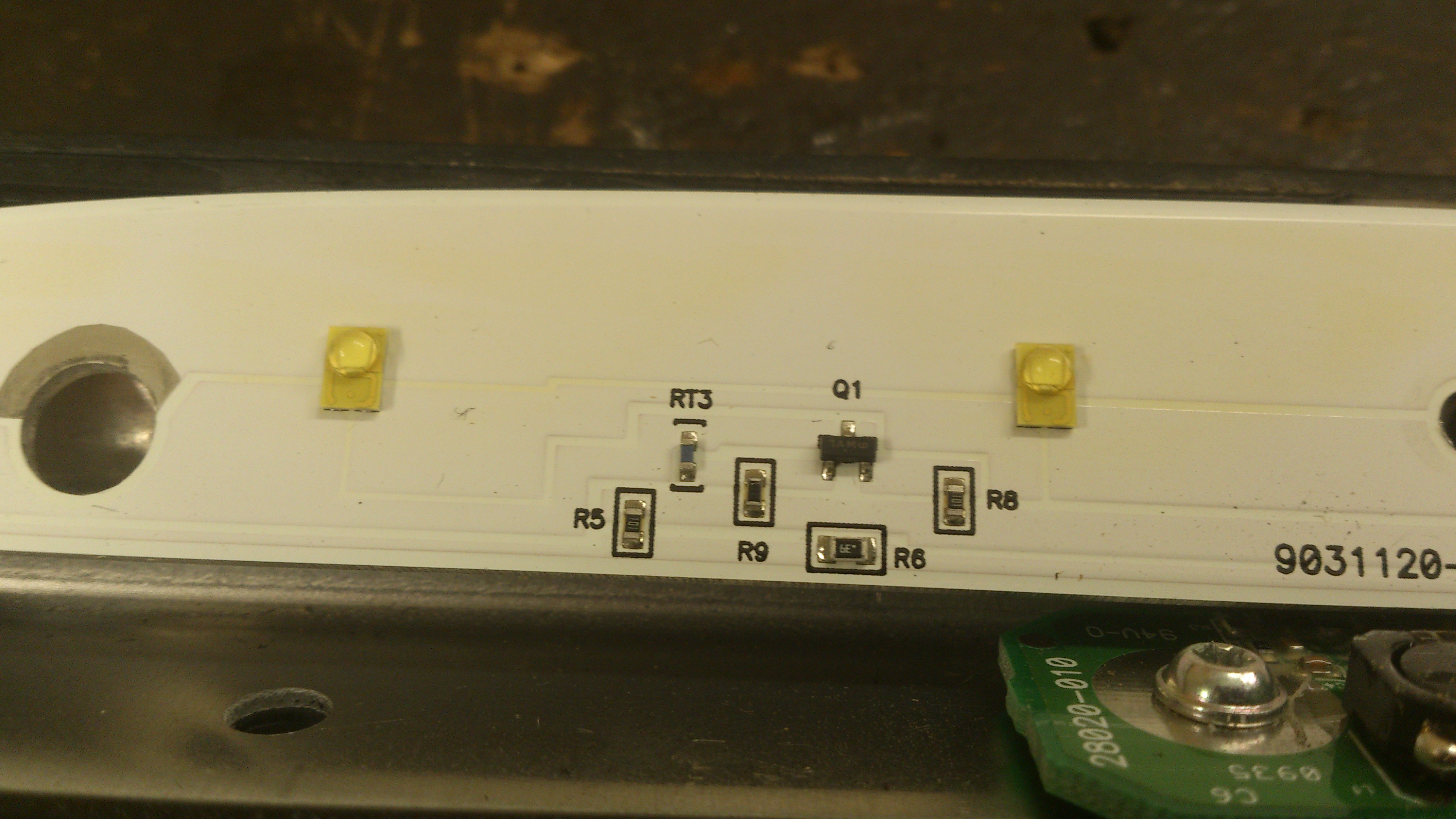

вся панель со светодиодами:


"линзованый" глазик в отражателе:

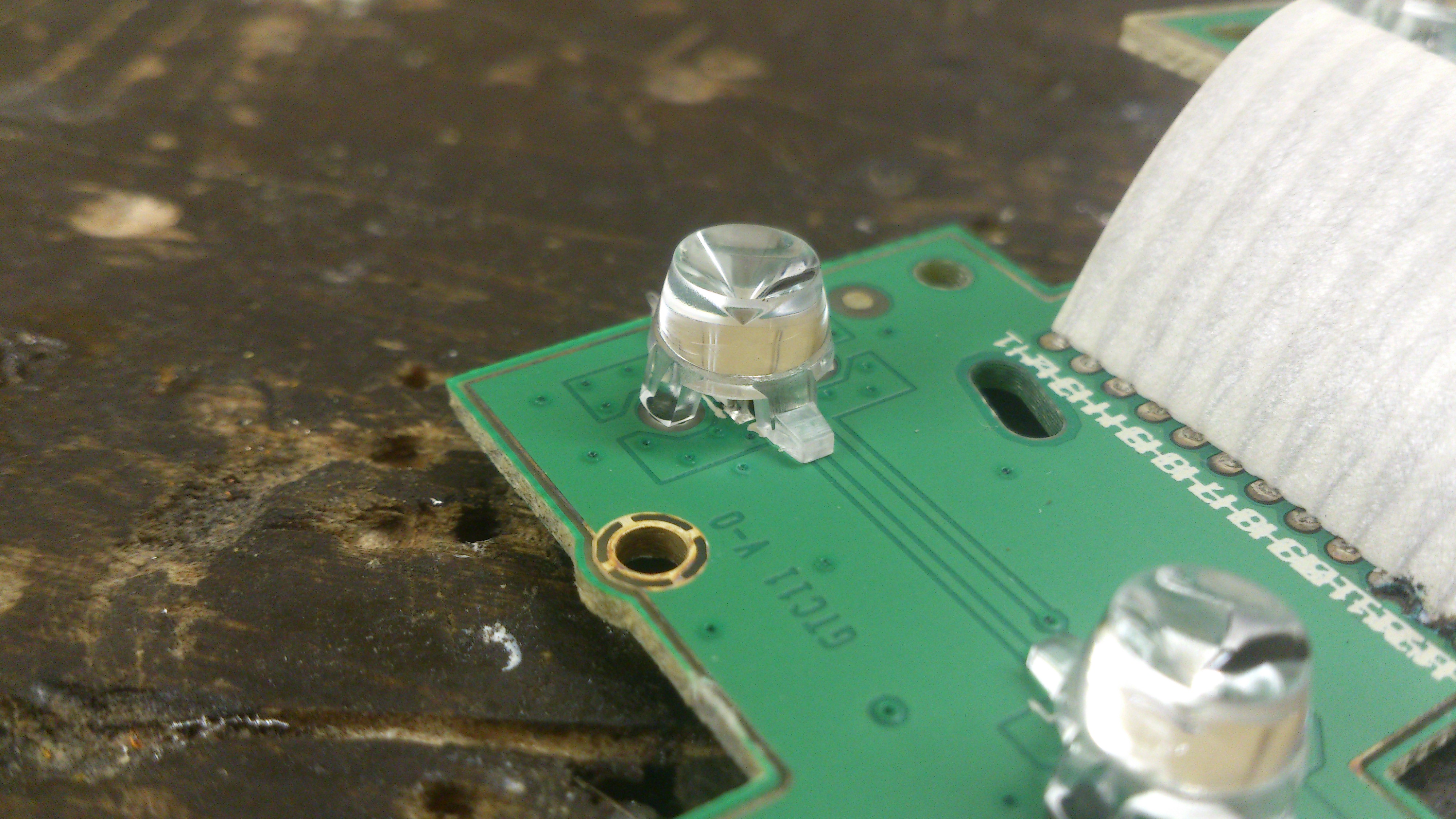

"линзованый" глазик без отражателя:

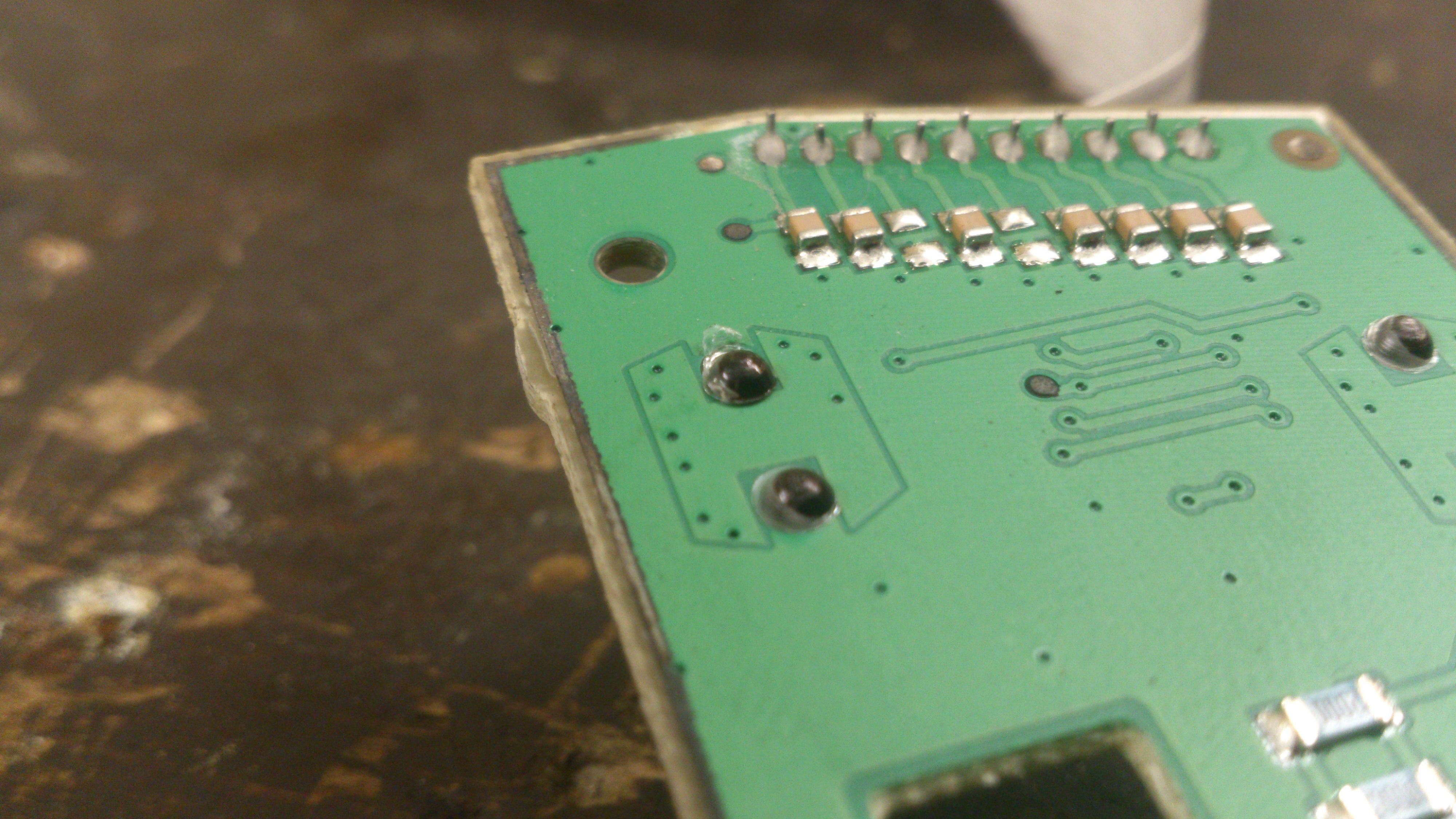

линза к плате просто припаяна:

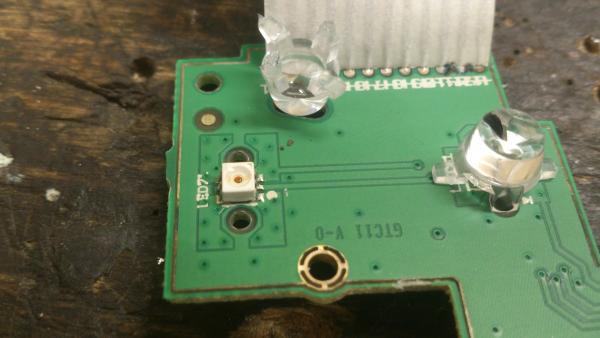

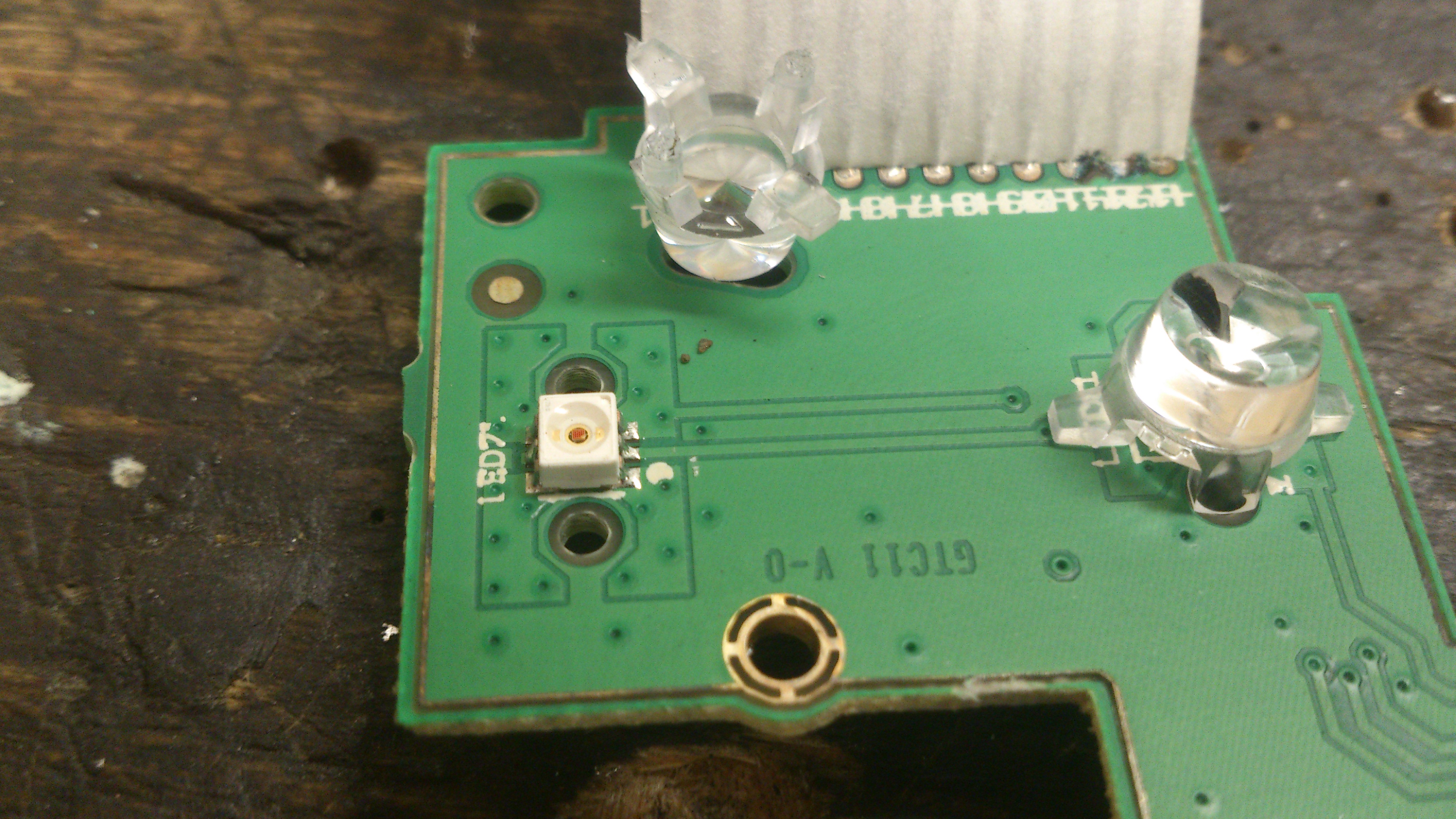

кажись светодиод поворотника, визуально похож на smd3825 только имеет шесть припаянных ног, оторванная линза лежит не по далеку:

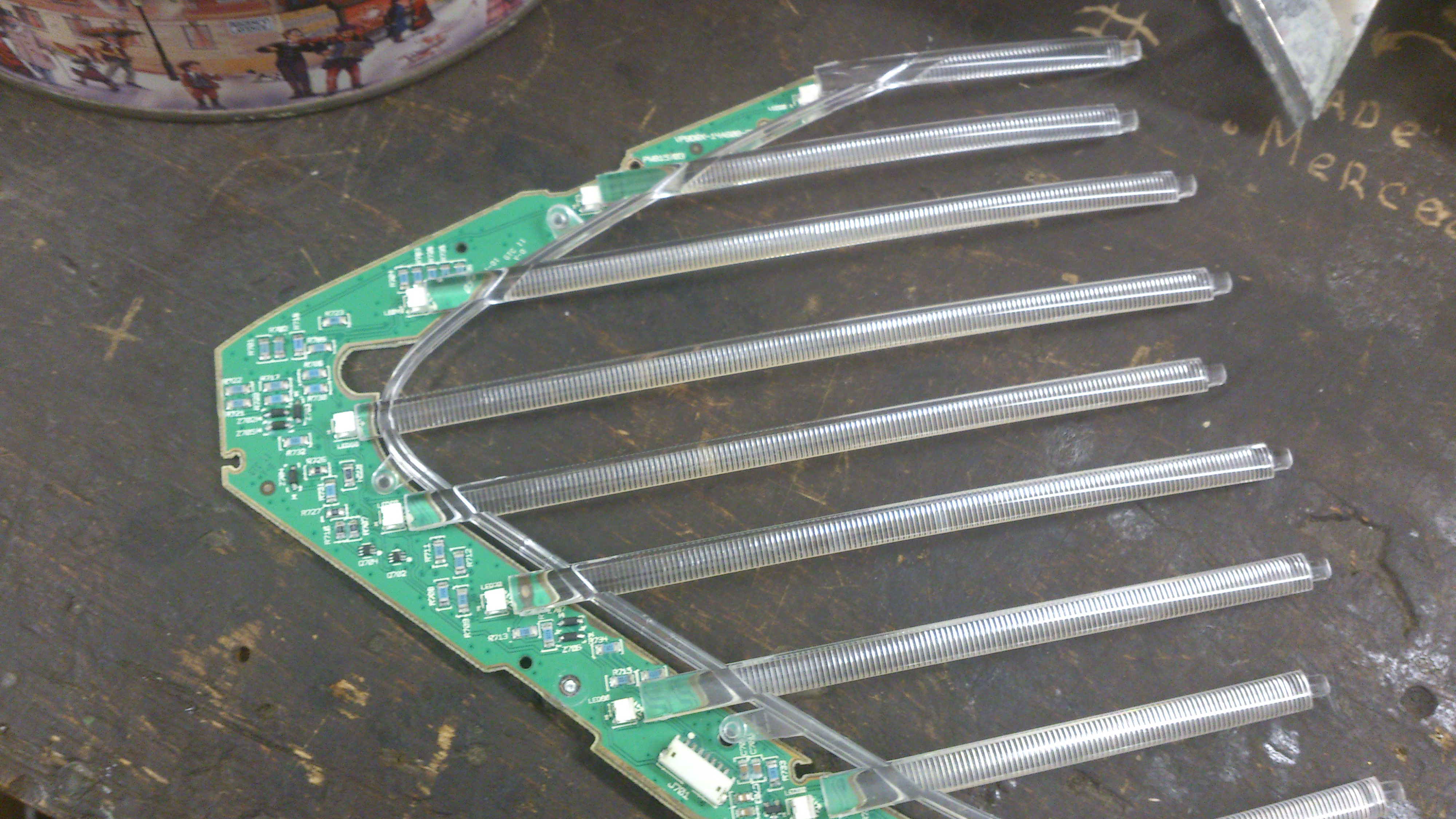

боковой модуль со светящимися световодами:

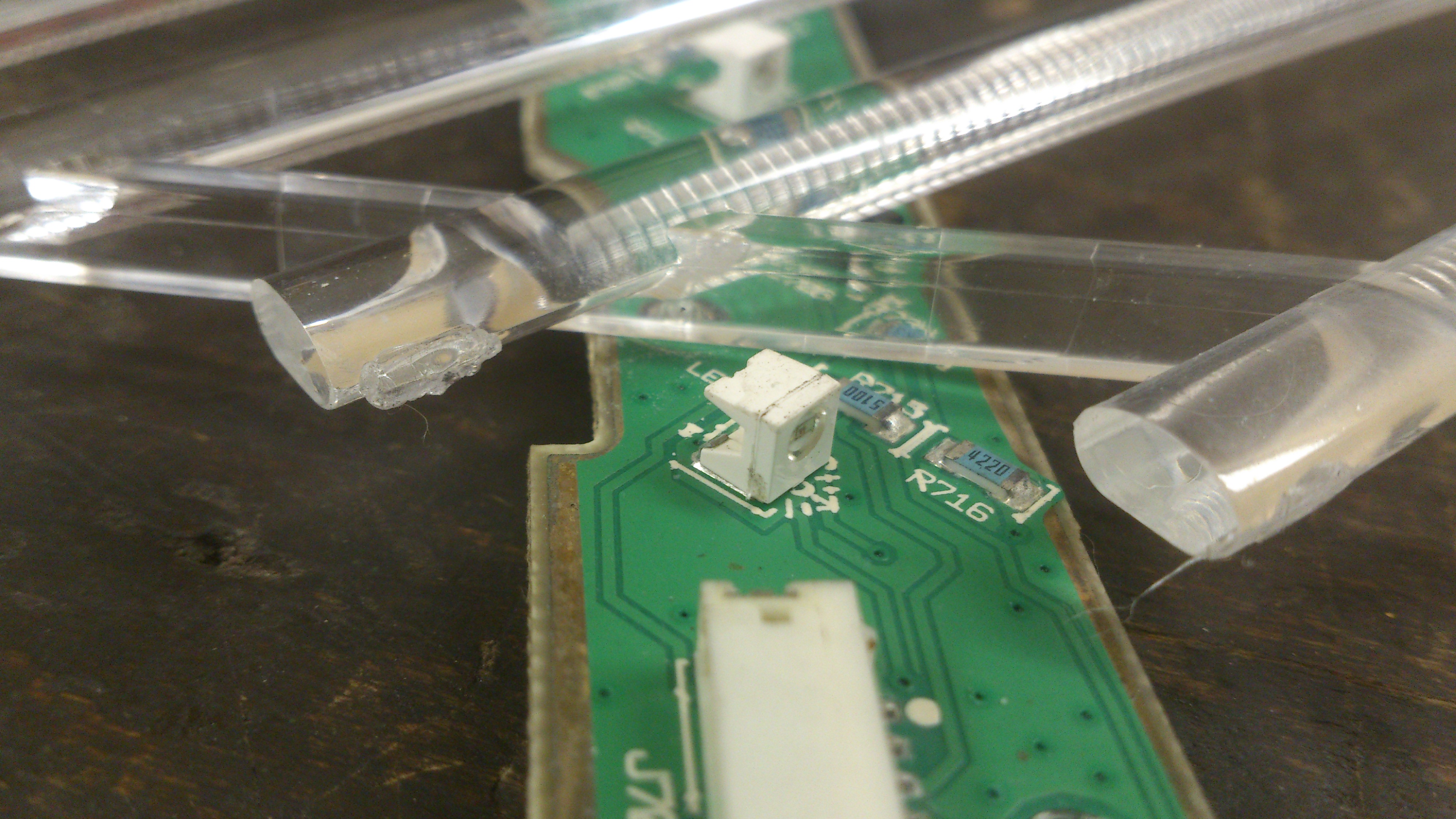

подсвечивается такими красными светодиодами:

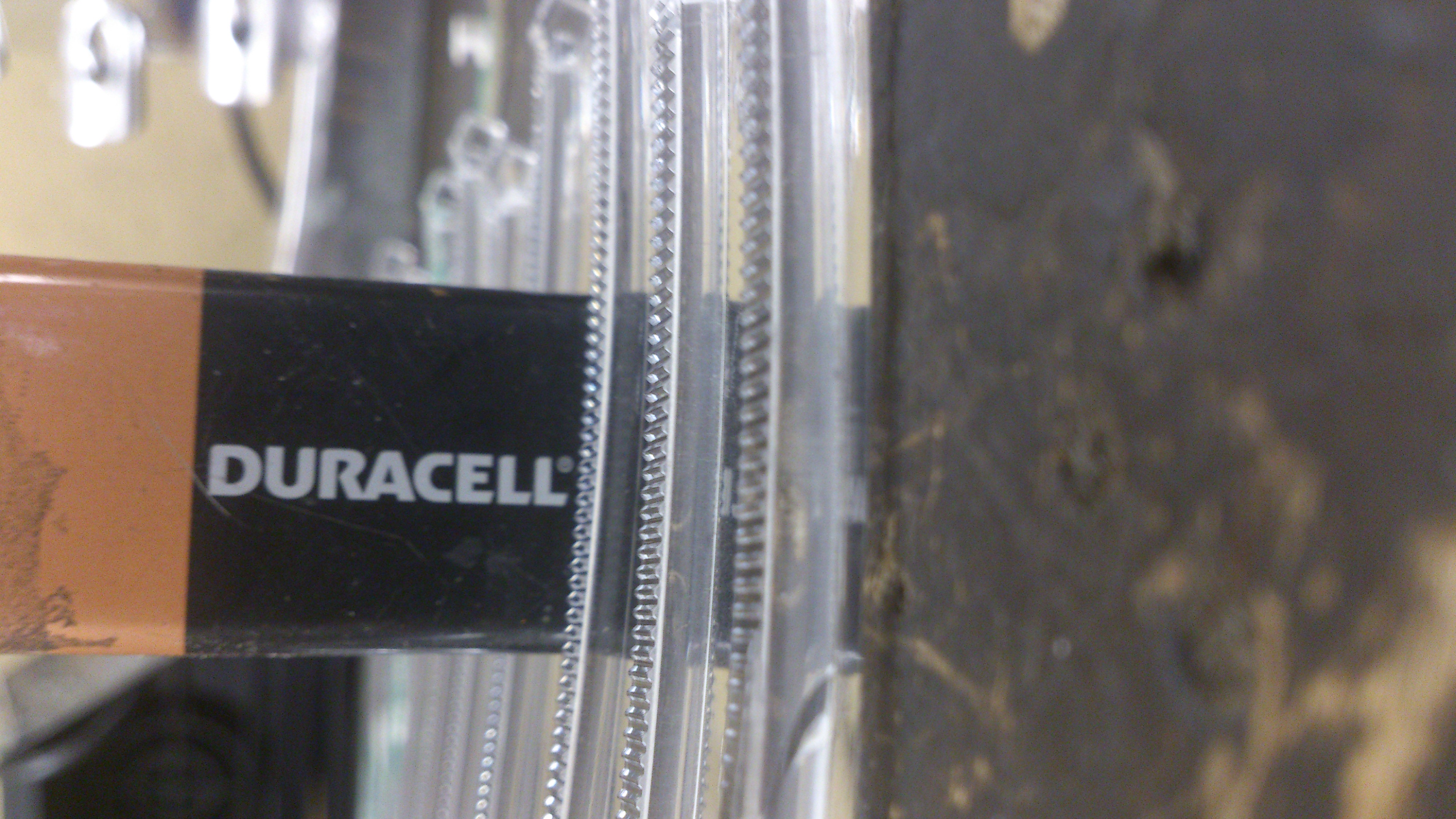

на контрастном фоне световод, для понятия отражения света светодиода в световоде:



как бы все пока что. спасибо за внимание.
