Электрокорректор фар, Нужна схема с номиналами деталей Опции

[KiD]

При ДТП пострадал корректор правой фары на Лансере 9 / 2004 / АТ / 1,6
Вскрытие показало, что оторвался электролитический конденсатор (уже припаял),
и, самое обидное, вырвана с корнем какая-то деталюха о трех ногах. Заказывать
в экзисте новый корректор - да лучше застрелиться! Может у кого схемка есть?
Или корректор разобрнный (к стати, разбирается и собирается "на раз - два",
только не надо ничего внутри крутить и шевелить, пока разобран (IMG:style_emoticons/default/biggrin.gif) )
выложу фото открытого корректора, с указанием места расположения отсутствующей радиодетали.
Буду признателен, если кто-нибудь сможет мне ее назвать.

ЗЫ второй корректор снимать мне не предлагать. Пробовал неоднократно. Не могу распрячь
шаровое соединение с отражателем фары.

[Onega]

фото давай.

[TCL]

...ЗЫ второй корректор снимать мне не предлагать. Пробовал неоднократно. Не могу распрячь
шаровое соединение с отражателем фары.

Хорошо, не буду. Но снимается достаточно легко. Снимается головная лампа, освобождается доступ к задней части рефлектора. Туда засовываешь пальцы и освобожденный корректор тянешь наружу, а рефлектор удерживаешь на месте. Хотя и нужно приложить силу, но снять - не сравнимо легче, чем защелкнуть его назад. Но способ тот же, в обратную сторону и усилие побольше. Части цанги перед этим пользительно смазать силиконовой смазкой.
Зы. Крутить шток корректора, действительно не рекомендуется, однако собрать взад соединение корректор-рефлектор не возможно, не выкрутив шток на max. И ничего страшного. После сборки пару раз крутим в салоне регулятор уровня фар, задерживая его в крайних положениях до прекращения звука моторчика - тихо, но слышно. Авторегулировка. Все становится на место. (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Фото деталюхи бы крупное (IMG:style_emoticons/default/wink.gif)

[MAKC]

А ты где сам? У меня в гараже треснутая фара от 2.0 есть с корректором. Могу в выхи попробовать отковырять его от фары и тебе бы подарил (за бутылочку красного вина (IMG:style_emoticons/default/rolleyes.gif) ), если коневчно ты в Москве.

[KiD]

Я в Пермском крае. Но за предложение спасибо!!! В Москве живет брат, можно устроить. (IMG:style_emoticons/default/rolleyes.gif)

[KiD]

Фото деталюхи бы крупное (IMG:style_emoticons/default/wink.gif)

Будет, ближе к выходным.

[KiD]

Но снимается достаточно легко. Снимается головная лампа, освобождается доступ к задней части рефлектора. Туда засовываешь пальцы и освобожденный корректор тянешь наружу, а рефлектор удерживаешь на месте. Хотя и нужно приложить силу, но снять - не сравнимо легче, чем защелкнуть его назад. Но способ тот же, в обратную сторону и усилие побольше. Части цанги перед этим пользительно смазать силиконовой смазкой.
Зы. Крутить шток корректора, действительно не рекомендуется, однако собрать взад соединение корректор-рефлектор не возможно, не выкрутив шток на max. И ничего страшного. После сборки пару раз крутим в салоне регулятор уровня фар, задерживая его в крайних положениях до прекращения звука моторчика - тихо, но слышно. Авторегулировка. Все становится на место. (IMG:style_emoticons/default/biggrin.gif)

Так и пытался сделать. Боюсь сломать отражатель. Усилие прилагал немалое, рефлектор держал тонким ключом (гаечным). Не смог. Сломать побоялся. А фару снимать - очень не хочется. Только бампер навесили после ремонта. Еще переделывать их заставлял, пока зазоры все не вывели поприличней.

[MAKC]

А ты где сам? У меня в гараже треснутая фара от 2.0 есть с корректором. Могу в выхи попробовать отковырять его от фары и тебе бы подарил (за бутылочку красного вина (IMG:style_emoticons/default/rolleyes.gif) ), если коневчно ты в Москве.

Я в Пермском крае. Но за предложение спасибо!!! В Москве живет брат, можно устроить. (IMG:style_emoticons/default/rolleyes.gif)

Ну ты надамешь пиши в личку. Фара на родине в гараже. Там по выходным бываю. ТАк что велкам (IMG:style_emoticons/default/smile.gif)

[MAKC]

Отправил сегодня тебе с твоим братом. Удачи. (IMG:style_emoticons/default/wink.gif)

[TCL]

...Так и пытался сделать. Боюсь сломать отражатель. Усилие прилагал немалое, рефлектор держал тонким ключом (гаечным). Не смог. Сломать побоялся. А фару снимать - очень не хочется. Только бампер навесили после ремонта. Еще переделывать их заставлял, пока зазоры все не вывели поприличней.

Ключом не надо. Нужен упор в как можно большую площадь поверхности отражателя. Тогда все ОК. Если есть балон ВД-шки с трубочкой - побрызгай на разьем цанги (где толкатель корректора вставлен в ухи отражателя). И тяни, не бойся. Пластик ударных нагрузок не любит, так ты и не ударяй по нем. (IMG:style_emoticons/default/biggrin.gif)

[KOCMOC]

Но снимается достаточно легко. Снимается головная лампа, освобождается доступ к задней части рефлектора. Туда засовываешь пальцы и освобожденный корректор тянешь наружу, а рефлектор удерживаешь на месте. Хотя и нужно приложить силу, но снять - не сравнимо легче, чем защелкнуть его назад. Но способ тот же, в обратную сторону и усилие побольше. Части цанги перед этим пользительно смазать силиконовой смазкой.
Зы. Крутить шток корректора, действительно не рекомендуется, однако собрать взад соединение корректор-рефлектор не возможно, не выкрутив шток на max. И ничего страшного. После сборки пару раз крутим в салоне регулятор уровня фар, задерживая его в крайних положениях до прекращения звука моторчика - тихо, но слышно. Авторегулировка. Все становится на место. (IMG:style_emoticons/default/biggrin.gif)

Так и пытался сделать. Боюсь сломать отражатель. Усилие прилагал немалое, рефлектор держал тонким ключом (гаечным). Не смог. Сломать побоялся. А фару снимать - очень не хочется. Только бампер навесили после ремонта. Еще переделывать их заставлял, пока зазоры все не вывели поприличней.

Блин, че ты паришься со снятием корректора??? Нахрена его вынимать? Сломаешь ушко отражателя - выкинешь фару!!! Все делается гораздо проще! Ксли корпус корректора не пострадал, то прям на фаре отщелкиваешь крышку с корректора, внимаешь плату, ставишь другую и закрываешь крышку! Все элементарно просто (IMG:style_emoticons/default/wink.gif)

[KiD]

Отправил сегодня тебе с твоим братом. Удачи. (IMG:style_emoticons/default/wink.gif)

Спасибо, друг!!! Век не забуду!

[KiD]

[/quote]
Блин, че ты паришься со снятием корректора??? Нахрена его вынимать? Сломаешь ушко отражателя - выкинешь фару!!! Все делается гораздо проще! Ксли корпус корректора не пострадал, то прям на фаре отщелкиваешь крышку с корректора, внимаешь плату, ставишь другую и закрываешь крышку! Все элементарно просто (IMG:style_emoticons/default/wink.gif)
[/quote]

Спасибо, думал об этом. Так и сделаю, когда бандероль с корректором придет.

[KiD]

Выражаю ОГРОМНУЮ благодарность R-Engineer за любезно предоставленный корректор.
Еще раз спасибо.

[KiD]

фото давай.

Спасибо всем, кто откликнулся, особенно R-Engineer. Хотя проблема и решена заменой корректора, но хотелось бы восстановить и побитый корректор. Вдруг кому-то понадобится, а у меня будет ))
Так что вот оно фото:

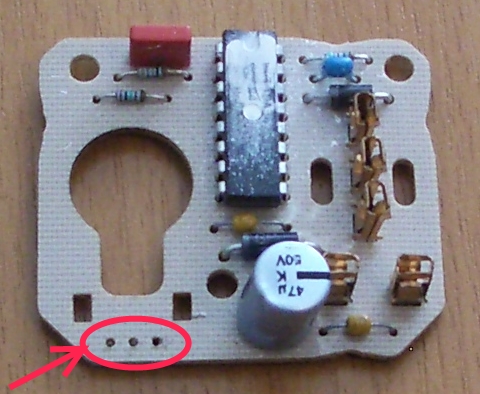

Место под утерянную деталь отмечено красным овалом со стрелкой.

[Titus]

Транзистор, скорее всего там стоял. Надо схему (IMG:style_emoticons/default/smile.gif)

[KiD]

Транзистор, скорее всего там стоял. Надо схему (IMG:style_emoticons/default/smile.gif)

На транзистор не похоже. По дорогам смотрел.
Фотки обратной стороны сделать не сообразил...
Скорее, похоже там перемнник или подстроечник стоять должен. В смысле, резистор.

[Titus]

Все может быть (IMG:style_emoticons/default/smile.gif) Но нужна точно схема, будет понятно. Это к Dmitriy_B, у него все есть всегда (IMG:style_emoticons/default/wink.gif)

[dmitrij_b]

Вы обо мне слишком хорошего мнения. Узловых схем, к сожалению, у меня нет. Надо бы расковырять рабочий корректор, и посмотреть, что там...
