Изменение дизайна приборки ланса Опции

[SSh]

Провел эксперимент. На расстоянии равным толщине приборки (от пленки до платы) светодиод образует световое пятно диаметром чуть меньше размера пиктограммы, отсюда видимо и локализация света. Сточил линзу дремелем - световое пятно вообще исчезло! Правда и яркость уменьшилась. Но если засунуть светодиод в канал подсветки поглубже - яркость вроде нормальная да и локализация тоже как-будто не просматривается. Попробуй...

[Titus]

Asdwarf, по фото непонятно - корпус у них цилиндрический или прямоугольный? (IMG:style_emoticons/default/smile.gif)
SSh, сенк, вот именно с этим и борюсь, попробую сегодня же (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Asdwarf, по фото непонятно - корпус у них цилиндрический или прямоугольный? (IMG:style_emoticons/default/smile.gif)

Цилиндрические все. Тока справа - торец сферический, а слева - плоский.

[Titus]

Понял. Просто, помню со старых времен плоские светодиоды (IMG:style_emoticons/default/smile.gif)
Посмотрим. Что-то подсказывает, что на плоскоголовых тоже будет видно точку.. (IMG:style_emoticons/default/smile.gif)

[SSh]

Корпус - цилиндр., но головки вроде не плоские а вогнутые внутрь, да?

[SSh]

Кстати, а еще попробуй "пиранья". У них вообще даже с расстояния 1...1,5 см световое пятно (однородное) диаметром 2...3 см, точно обхватит иконку полностью.
...
... (Это я отвлекся чтоб проверить (IMG:style_emoticons/default/biggrin.gif) )
Проверил - подсвечивают классно - ярко и однородно. Светодиод расположен вровень с печатной платой

[Asdwarf]

Корпус - цилиндр., но головки вроде не плоские а вогнутые внутрь, да?

Бывают вогнутые. Но у меня - плоские. (IMG:style_emoticons/default/smile.gif) Брал на подсветку спидометра Мерседеса 207го (IMG:style_emoticons/default/smile.gif) )

[Titus]

Вогнутые - это как раз широкоугольные (IMG:style_emoticons/default/smile.gif)
Пиранью гляну в среду на радио-рынке.
С теми что стоят сейчас - проэкспериментирую позже, машин поставлю на стоянку и заберу приборку со мной. Тут у меня все по свету заморочка идет, поснимал вот задние блоки стеклоподъемников (IMG:style_emoticons/default/wink.gif)

[Гость_psixoxirurg_*]

(IMG:http://foto.infan.ru/img/800-0/f/73/2/2010-03-24-181.jpg)
Четыре светодиода, ничего не выламывалось, яркость возросла вдвое. Реально цвет ярко золотисто-желтый (камера звездит).

[Главный Механик ...]

(IMG:http://foto.infan.ru/img/800-0/f/73/2/2010-03-24-181.jpg)
Четыре светодиода, ничего не выламывалось, яркость возросла вдвое. Реально цвет ярко золотисто-желтый (камера звездит).

а у тебя в лампе индикаторе дальнего света тоже ксенон?

[Гость_psixoxirurg_*]

Нет. Фотошопа под руками нет - скорректировать цветовую гамму (лампа ручника должна быть красной).

[Mihail V]

Ну а чего заглохла то тема? Витя, у тебя в итоге чего нибудь получилось?

[Titus]

Я плюнул, если честно, шкалы мне разонравились, иконки засвечивать светодиодами не понравилось (IMG:style_emoticons/default/wink.gif)
Поставил приборку от американского Лансера и вполне доволен (IMG:style_emoticons/default/wink.gif) Такая же, как стоковая, только расцветил ее красный+бело-желтый (как-то так).
Кстати, те накладки продаются, о которых я писал. Приборка на 1.6 еще есть в запасе, на эксперименты, мож кому надо (IMG:style_emoticons/default/wink.gif)

[Mihail V]

Я вот думаю пока стоковую 2.0 назад поставить, а то че то у меня ее неактивно покупают, (IMG:style_emoticons/default/wink.gif) а с Эвовской позаморачиваться чуток, смд-шками пересветить. Идеи две основных, либо оставить шкалы красными, но подсветить их более ярко, а стрелки сделать ярко белыми, как на субарях, или же стрелки красные, а циферки белые.

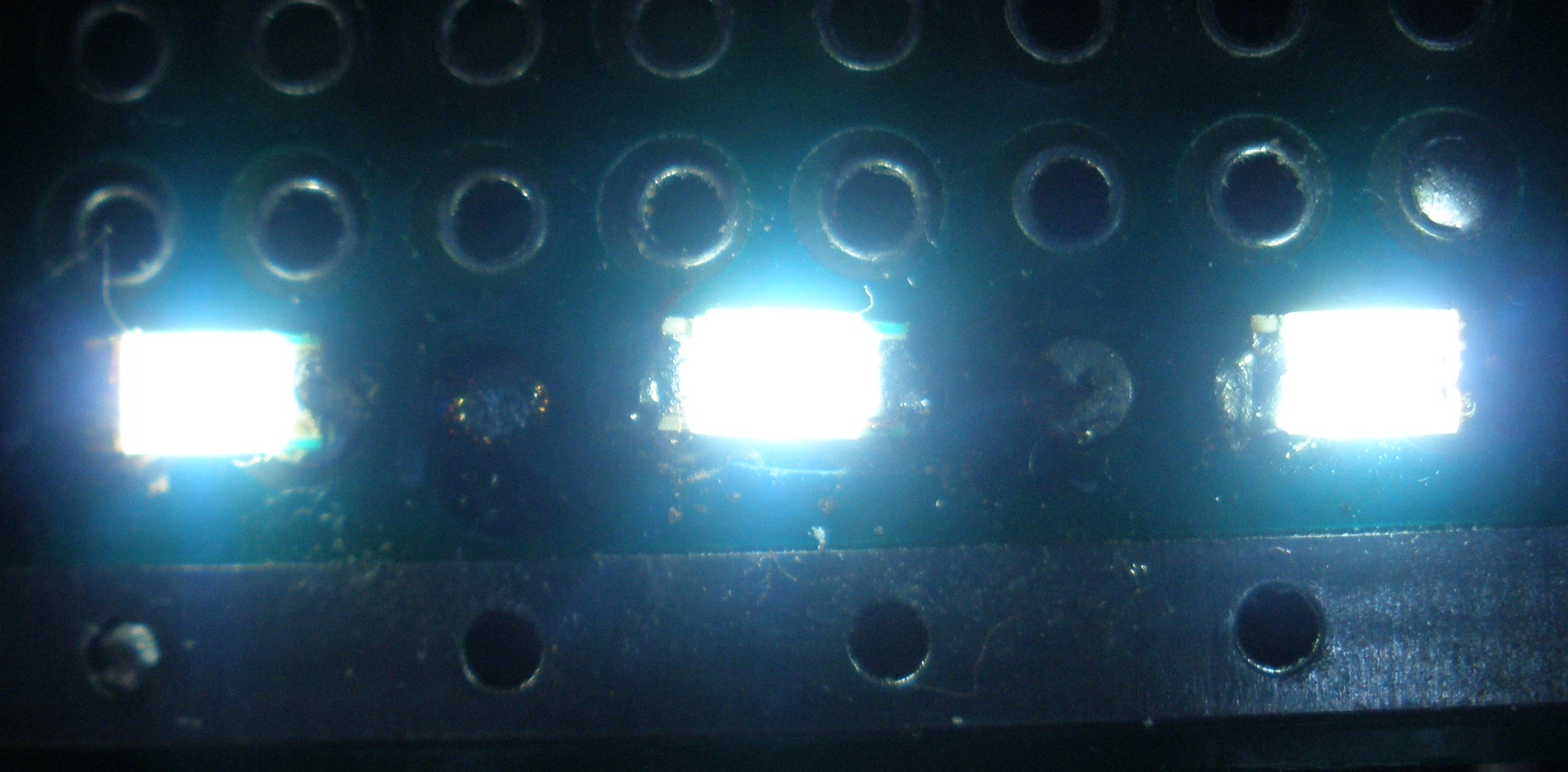

Вот такие диодики думаю, у них очень широкий угол освещения, яркие ппц, при этом они очень маленькие:

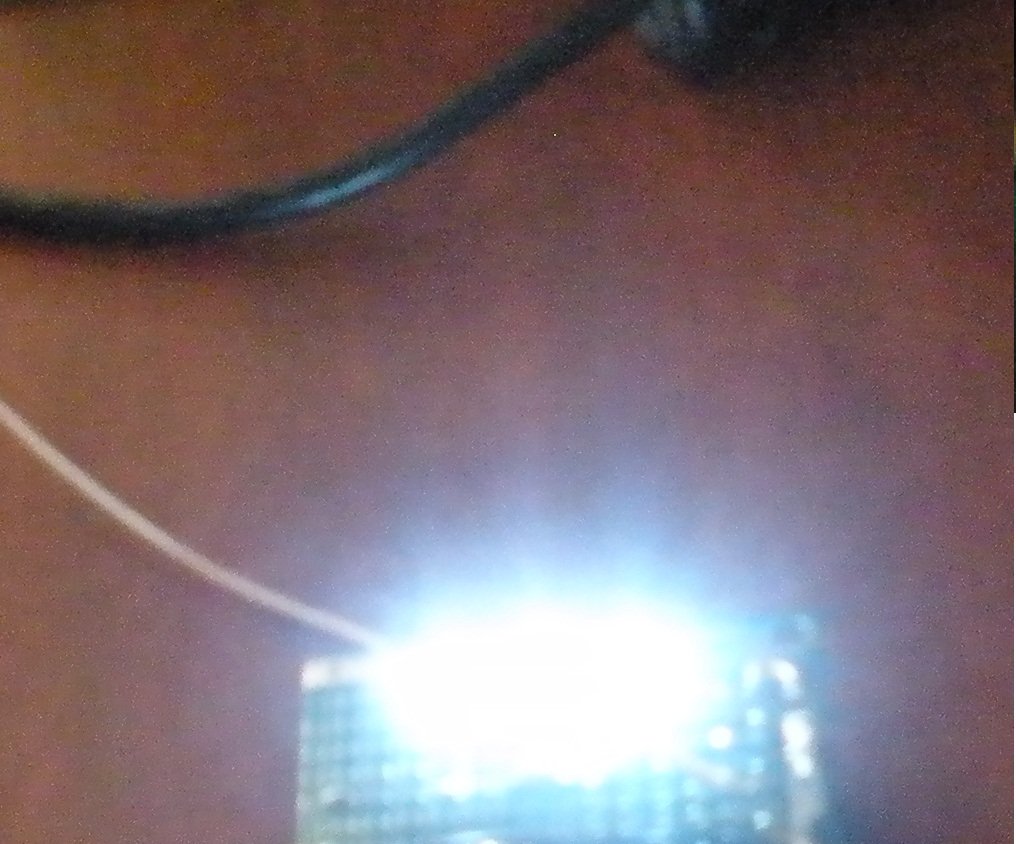

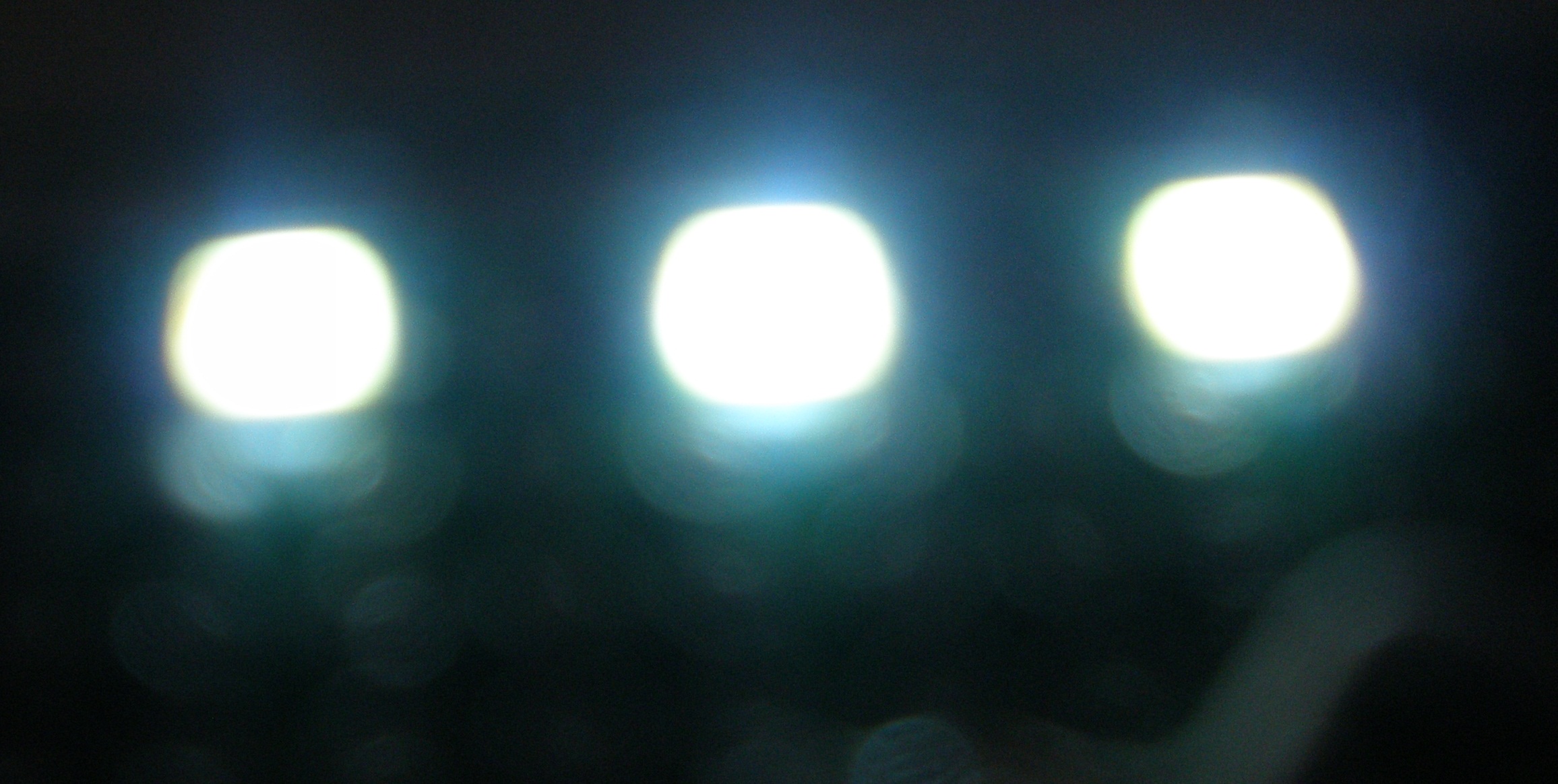

Вот так это мелкое чудо светит:

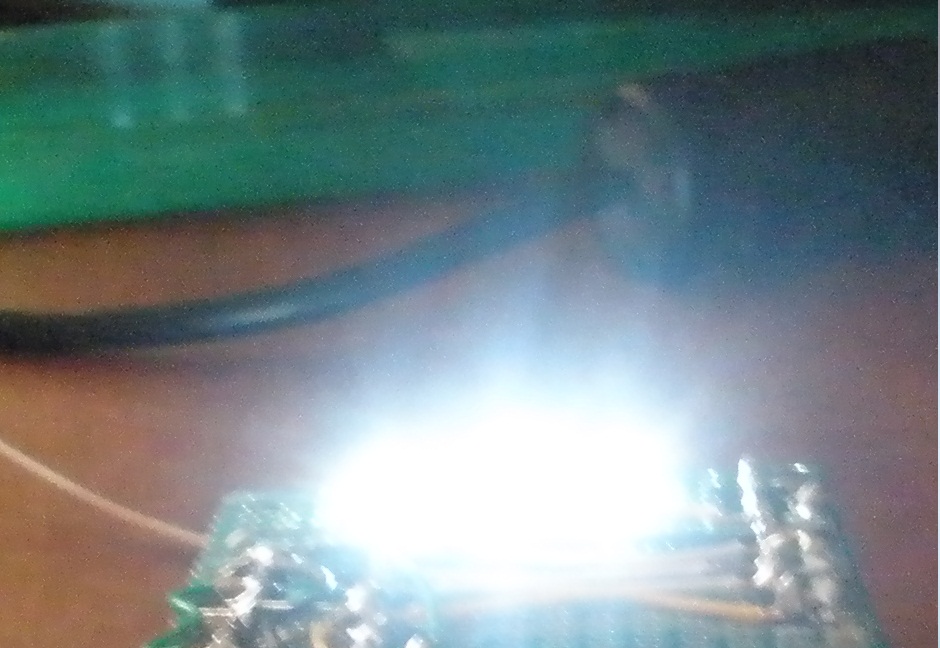

Вот фото фактически с боку сделано:

Вот так при наложении бумаги вплотную:

А вот бумага уже в пяти миллиметрах от диодов:

Думаю диоды - то что доктор прописал! (IMG:style_emoticons/default/wink.gif)
Даже если с пересветкой шкал ничего не получится, просто сделаю диодами более ярко, ибо штатная подсветка ну очень тусклая, даже на Эво! (IMG:style_emoticons/default/wink.gif)

[Asdwarf]

Тока, если там при выключенной подсветке цифры все равно видны красным (а на фото так и есть), то в белый цифры будет не переделать, кмк.

[Mihail V]

Ну Ильдар как то сзади зашкуривал краснуху эту, я пока еще не в курсе, т.к. приборку не разбирал. Ну тогда просто красную панель подсветить более ярко, а стрелки сделать белыми! (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

А Ильдар разве не из обычной 1.6 делал?
Я тоже шкурил (IMG:style_emoticons/default/smile.gif) Делаю белые цифры и красные стрелки. И черные шкалы (IMG:style_emoticons/default/dirol.gif)

[Mihail V]

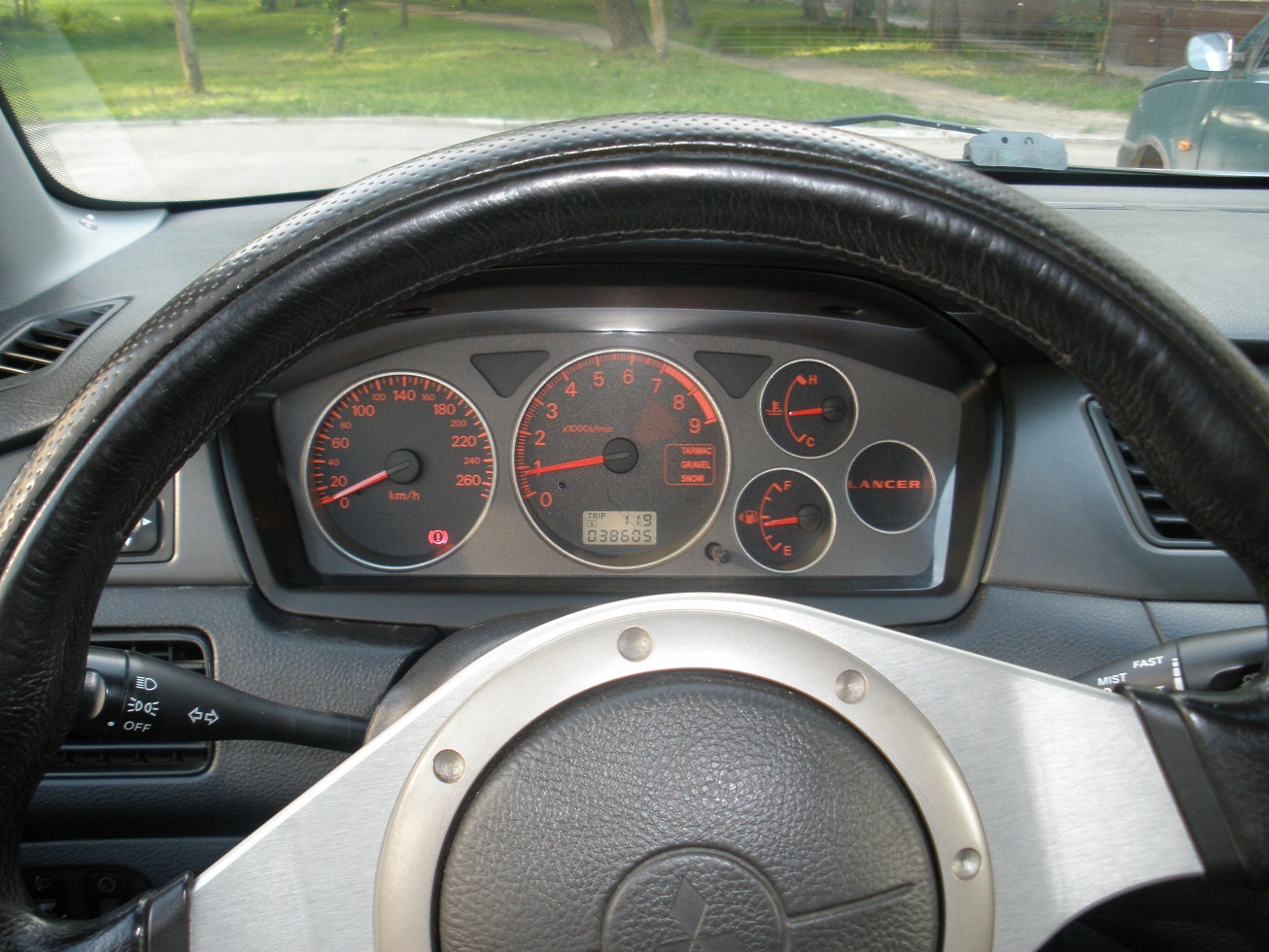

В том то и дело, что из 1.6. А я хочу Эвовскую свою пересветить диодами, вот эту:

[SSh]

Вот вопрос - как бы стрелки поярче подсветить? Я снял с запасной приборки один из указателей - для экспериментов. Ничего приемлемого пока не получается...
И еще, на моей старой непрозрачный слой процарапывался гораздо легче чем на евовской, и с обратной стороны иконки вообще не просматриваются, вся задняя поверхность заклеена однородной, видимо полупрозрачной, пленкой, т.е. получается пленка как-бы двухслойная

[Yuriy_R]

Я плюнул, если честно, шкалы мне разонравились, иконки засвечивать светодиодами не понравилось (IMG:style_emoticons/default/wink.gif)
Поставил приборку от американского Лансера и вполне доволен (IMG:style_emoticons/default/wink.gif) Такая же, как стоковая, только расцветил ее красный+бело-желтый (как-то так).

Вить, покажи фото что получилось...
