 6.1.2011, 21:40
Сообщение
#181
|
|
|
Технический Маньяк-Гуру  Группа: Технический Маньяк Сообщений: 1506 Регистрация: 20.2.2009 Из: Москва Вне форума Авто: Pajero 4 Ultimate Репутация:  22
 |
Сегодня поменял, стала светить ярче раза в два, рад (IMG:style_emoticons/default/smile.gif)
|
 |

|
|
18.2.2011, 17:36
Сообщение
#182
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 19 Регистрация: 17.2.2011 Вне форума Авто: Lancer IX Репутация: 0
|
Вначале темы шкалы зачетные с карбоном были, тему не осилил, ктото реализовывал??
|
|
|
|
|
18.2.2011, 18:08
Сообщение
#183
|
|
|
Левша Группа: Почетные ветераны Сообщений: 1801 Регистрация: 19.2.2009 Из: Санкт-Петербург, Центр Вне форума Авто: VW CC 1.8MT Репутация: 24
|
Если в самом начале - то это фотошоп (IMG:style_emoticons/default/smile.gif)
|
|
|
|
|
23.2.2011, 23:12
Сообщение
#184
|
|
|
Левша Группа: Почетные ветераны Сообщений: 1801 Регистрация: 19.2.2009 Из: Санкт-Петербург, Центр Вне форума Авто: VW CC 1.8MT Репутация: 24
|

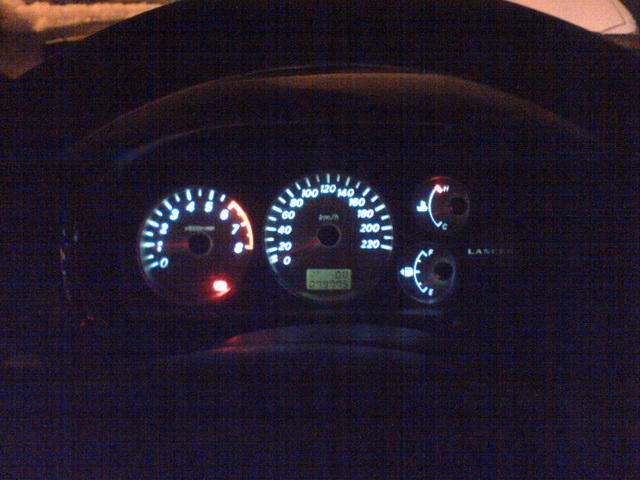

День мужских носков ознаменовал для себя новой вариацией подсветки приборки.
Наверно, на этом остановлюсь с двумя коррективами: 1. Надо сделать как-то потусклее, 2. Надо засветить стрелки красным. Есть вопросов: 1. Если поставить обычный диод, на нем ведь упадет 1.5-2В? 2. Как под акриловые держатели вкорячить платки с smd-шками? Пока так:  Цвет - холодный белый. Телефон плохо выставил баланс белого. |
|
|
|
|
24.2.2011, 7:35
Сообщение
#185
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
На обычном диоде падает порядка 0,6В, для получения 1,5...2В надо включить несколько диодов последовательно. Причем при малых токах падение напряжения меньше.
|
|
|
|
|
24.2.2011, 7:39
Сообщение
#186
|
|
|
Левша Группа: Почетные ветераны Сообщений: 1801 Регистрация: 19.2.2009 Из: Санкт-Петербург, Центр Вне форума Авто: VW CC 1.8MT Репутация: 24
|
Тогда мой вариант, видимо - резистор + диод...
|
|
|
|
|
24.2.2011, 7:43
Сообщение
#187
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
Ради подсветки приборки и на драйвер можно "разориться". (IMG:style_emoticons/default/smile.gif) Тогда и диммирование как следует можно организовать и яркость не будет дергаться.
Другое дело - подсветка разных кнопок - там, я считаю, не надо усложнять... |
|
|
|
|
24.2.2011, 8:14
Сообщение
#188
|
|
|
Technical maniac Группа: Почетные ветераны Сообщений: 1181 Регистрация: 13.7.2010 Из: Астрахань Вне форума Авто: Lancer IX-1.5 CVT Репутация: 49
|
А что если попробовать сделать такой вариант:(при условии,что панель будет с закосом под оптитрон,т.е. подсветка будет гореть постоянно)
-В довесок к драйверу питания подцепить фотоэлемент для того,чтобы днем подсветка горела с достаточной яркостью,а при наступлении сумерек - автоматически снижалась бы.. |
|
|
|
|
24.2.2011, 17:06
Сообщение
#189
|
|
|
Don Amadeus Группа: Главные администраторы Сообщений: 29954 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: 466
|
Симпатично получается (IMG:style_emoticons/default/wink.gif)
|
|
|
|
|
24.2.2011, 19:12
Сообщение
#190
|
|
|
Левша Группа: Почетные ветераны Сообщений: 1801 Регистрация: 19.2.2009 Из: Санкт-Петербург, Центр Вне форума Авто: VW CC 1.8MT Репутация: 24
|
Цитата(SSh @ 24.2.2011, 7:43)  Ради подсветки приборки и на драйвер можно "разориться". (IMG:style_emoticons/default/smile.gif) Тогда и диммирование как следует можно организовать и яркость не будет дергаться. Так диммирование вполне себе корректно работает же. И не дергается ничего. Только вот ярковато...Драйверы у меня в округе стоят какие-то большие для этой затеи деньги. Честно говоря, особого смысла таки не вижу... З.Ы. Кстати, попутно выяснился интересный момент: без приборной панели не идет зарядка аккумулятора при заведенном двигателе: при снятой доске напряжение при включенном двигателе было 11.6В, поставил доску, завел - 14.0В. Странно, но факт... |
|
|
|
|
24.2.2011, 19:26
Сообщение
#191
|
|
|
Don Amadeus Группа: Главные администраторы Сообщений: 29954 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: 466
|
Ничего странного, старинно-известный факт. Там стоит пара деталюшек и лампочка, без приборки аккумулятор не будет заряжаться, угу.
|
|
|
|
|
27.2.2011, 14:47
Сообщение
#192
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 6 Регистрация: 27.2.2011 Из: Белгород Вне форума Авто: Lancer 9 Репутация: 0
|
Цитата(lёха @ 3.1.2011, 18:19) Цитата(Titus @ 3.1.2011, 15:00) Привет!!! В итоге вот что у меня получилось!!! (IMG:http://s50.radikal.ru/i130/1101/4c/d8d7636029ec.jpg) На очереди подсветка крутилок печки... но это ещё не скоро..... (IMG:style_emoticons/default/biggrin.gif) ребят, подскажите какие диоды использовалиН елси ест ьфото буду благодарен. у себя найти не могу чтобы давали равномерный белый свет щитка. |
|
|
|
|
27.2.2011, 16:29
Сообщение
#193
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 810 Регистрация: 13.10.2010 Из: Ростов на Дону Вне форума Авто: LX 2.0 4WD CVT Club car 2 Репутация: 15
|
Я использовал светодиодную ленту. С ней меньше проблем...
|
|
|
|
|
27.2.2011, 23:59
Сообщение
#194
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 6 Регистрация: 27.2.2011 Из: Белгород Вне форума Авто: Lancer 9 Репутация: 0
|
Цитата(Alligator @ 27.2.2011, 16:29) Я использовал светодиодную ленту. С ней меньше проблем... ленту подключаем вместо ламп к тем же контактам, крепим ее на двух стороннем скотче по контуру. правильно? |
|
|
|
|
2.3.2011, 9:56
Сообщение
#195
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 97 Регистрация: 1.9.2010 Из: Москва Вне форума Репутация: 0
|
Всю подсветку поменял осталась приборка, но ни как не получается равномерно засветить, и вот что я подумал :
У ЖК моников лампа внизу а засвечивается всё равномерно, вчера разобрал один вытащил из него плёнки которые за матрицей были. Есть мысль подложить эти плёнки под приборку, а сами светопроводники убрать вообще. Какие есть мысли по этому поводу? |
|
|
|
|
2.3.2011, 11:31
Сообщение
#196
|
|
|
***** Группа: Технический Маньяк Сообщений: 2152 Регистрация: 26.7.2009 Из: Славный град Тобольск Вне форума Репутация: 53
|
Цитата У ЖК моников лампа внизу а засвечивается всё равномерно, у жк (в 99% случаев) лампа и вверху и внизу, их две, а равномерность из за светофильтра, там призма светопроводящая Цитата Есть мысль подложить эти плёнки под приборку, а сами светопроводники убрать вообще. мысль хорошая, тут нужно пробовать, и смотреть как получится. |
|
|
|
|
2.3.2011, 12:17
Сообщение
#197
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 49 Регистрация: 17.12.2010 Из: MSK Вне форума Репутация: 0
|
Цитата(saken @ 27.2.2011, 14:47) ребят, подскажите какие диоды использовалиН елси ест ьфото буду благодарен. у себя найти не могу чтобы давали равномерный белый свет щитка. Вечером дома посмотрю, фотки делал |
|
|
|
|
2.3.2011, 12:40
Сообщение
#198
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 7049 Регистрация: 3.6.2009 Из: Армения Вне форума Авто: Lancer IX, AT Репутация: 265
|
В ЖК вообще бывают очень хитрые световоды. Помимо призматической формы там еще и текстура особенная для равномерного освещения и еще доп. пленки как-бы сдвигающие поток света. Я недавно разобрал дисплей от сломанного ноутбука - смотришь сквозь эту пленку - все размыто и смещено...
|
|
|
|
|
2.3.2011, 15:12
Сообщение
#199
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 97 Регистрация: 1.9.2010 Из: Москва Вне форума Репутация: 0
|
Вот, вот, я все эти плёнки вытащил и в той же последовательности сложил (мололи последовательность имеет значение).
А лампа была только сверху. Может кто шарит в этой системе распределения света (IMG:style_emoticons/default/smile.gif) А начал я это всё после одной фотки с ебая, там были шкалы отдельные с собственной подсветкой. |
|
|
|
|
2.3.2011, 15:19
Сообщение
#200
|
|
|
Don Amadeus Группа: Главные администраторы Сообщений: 29954 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: 466
|
Эти шкалы с ебея идут вообще без ламп, там типа CCFL плоского нечто. Я себе привозил такие, валяютцо..
|
|
|
|
 |
