 27.12.2011, 7:10
Сообщение
#261
|
|
|
Технический Маньяк  Группа: Технический Маньяк Сообщений: 386 Регистрация: 2.2.2011 Из: Москвы, СЗАО Вне форума Репутация:  4
 |
Это надо-же так заморочиться, а по мне УЖАС полный.
|
 |

|
|
29.12.2011, 10:41
Сообщение
#262
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 6 Регистрация: 29.12.2011 Из: Орёл Вне форума Авто: Lancer 9 Репутация: 0
|
Dmi, кстати очень симпотичная панелька.
|
|
|
|
|
29.12.2011, 13:22
Сообщение
#263
|
|
|
Космический технический маньяк Группа: Почетные ветераны Сообщений: 1256 Регистрация: 19.2.2009 Из: г. Мирный космодром ПЛЕСЕЦК 29rus Вне форума Репутация: 35
|
Цитата(Yuriy_R @ 16.12.2011, 16:06)  (А где это я видел реостат интересно... не помню) Юра, а может в электросхемах на наш ЛАНСЕР, ведь там соответсующий раздел так и называется - РЕОСТАТ (IMG:style_emoticons/default/wink.gif) |
|
|
|
|
13.1.2012, 11:13
Сообщение
#264
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 57 Регистрация: 2.10.2011 Вне форума Репутация: 1
|
Цитата(Asdwarf @ 9.3.2010, 1:41) Новая редакция: (IMG:http://i067.radikal.ru/1003/a3/83944e3b244dt.jpg) (IMG:http://s004.radikal.ru/i206/1003/2e/ef8926d03226t.jpg) а что это за пленка такая, на которой можно печатать, где взять? |
|
|
|
|
13.1.2012, 17:03
Сообщение
#265
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 57 Регистрация: 2.10.2011 Вне форума Репутация: 1
|
а есть у кого отсканированая приборка на автомат?
|
|
|
|
|
13.1.2012, 17:03
Сообщение
#266
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 57 Регистрация: 2.10.2011 Вне форума Репутация: 1
|
и на чем надо печатать?
|
|
|
|
|
13.1.2012, 18:50
Сообщение
#267
|
|
|
Левша Группа: Почетные ветераны Сообщений: 1801 Регистрация: 19.2.2009 Из: Санкт-Петербург, Центр Вне форума Авто: VW CC 1.8MT Репутация: 24
|
Цитата(Dima01 @ 13.1.2012, 12:13) а что это за пленка такая, на которой можно печатать, где взять? Пленка называется "прозрачная пленка для цветной печати струйным (лазерным, струйным+лазерным) принтером". Фирма Lomond. |
|
|
|
|
5.2.2012, 12:52
Сообщение
#268
|
||
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|
Вот такая пленка!
|
|
|
|
|
|
|
5.2.2012, 13:01
Сообщение
#269
|
||||||
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|

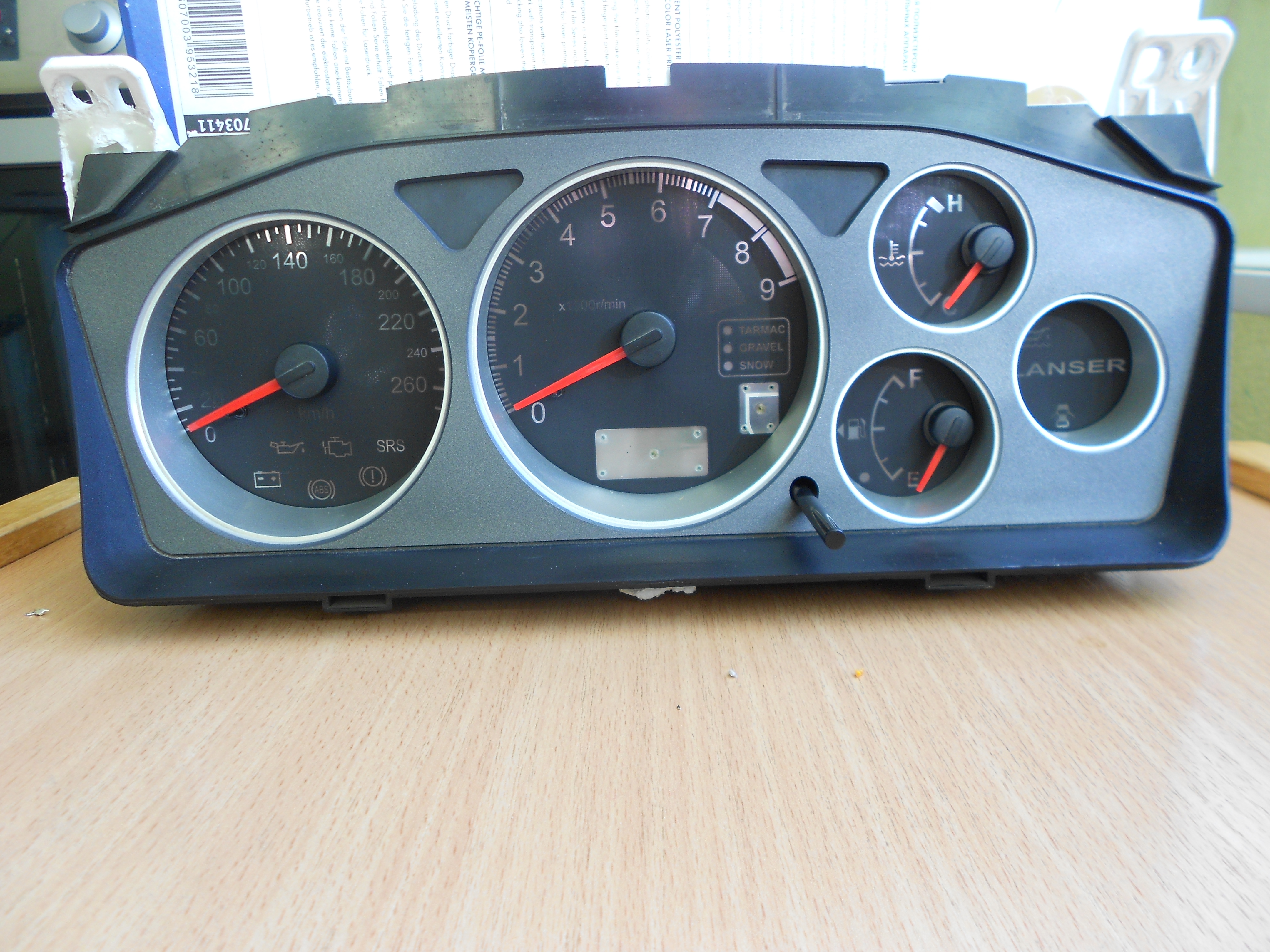

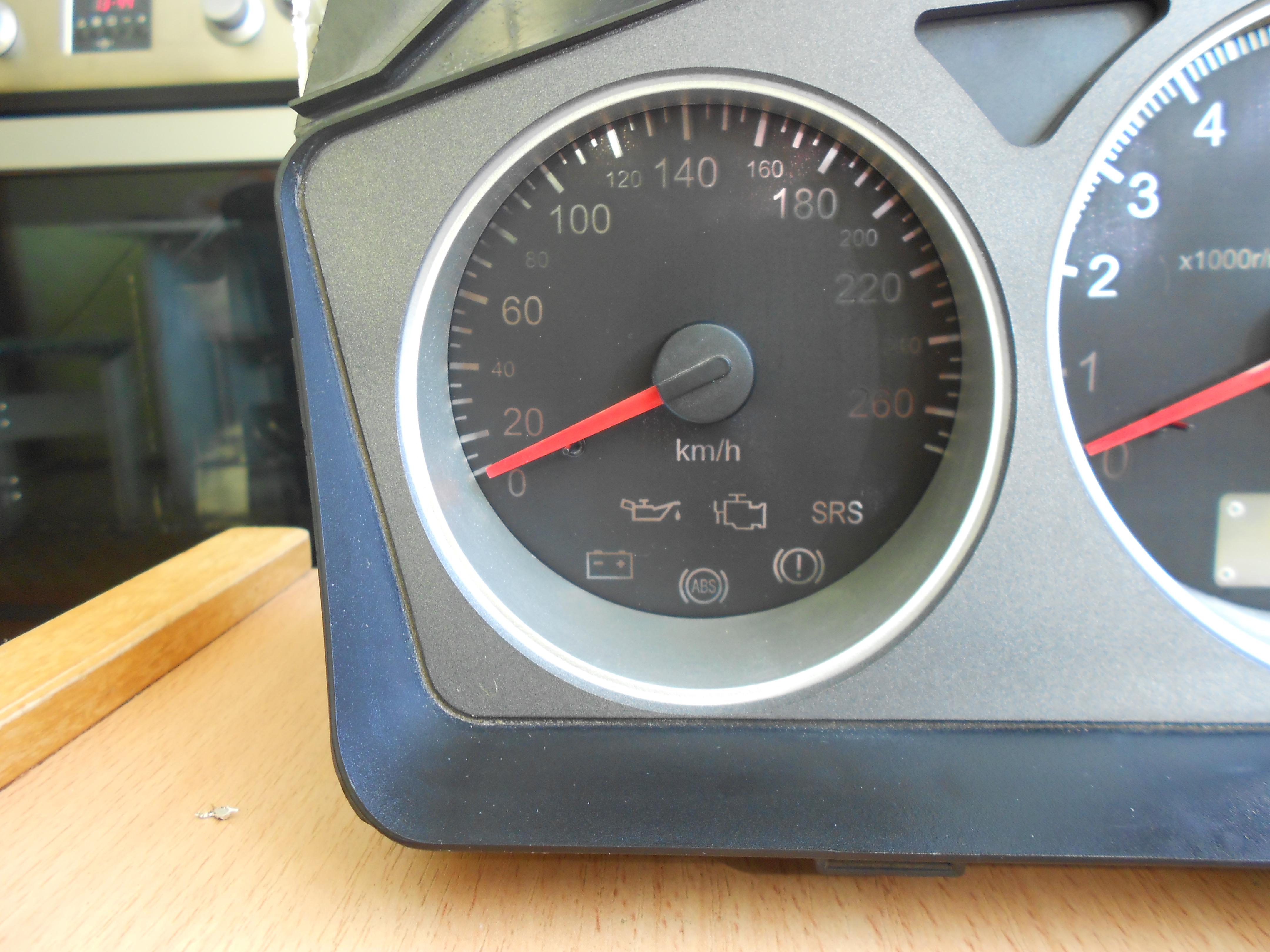

Всем спасибо за форум много интересного! Вот поделюсь пробным вариантом переделаной приборки. Аля закос под EVO (IMG:style_emoticons/default/rolleyes.gif)
корректировка показаний под шкалы эвика
|
|||||
|
|
|
|||||
|
5.2.2012, 13:11
Сообщение
#270
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|

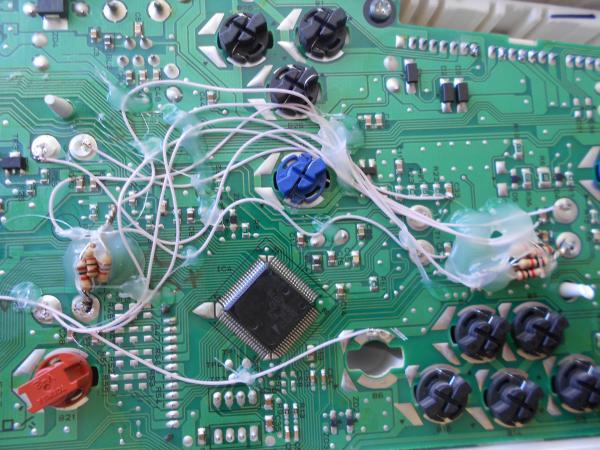

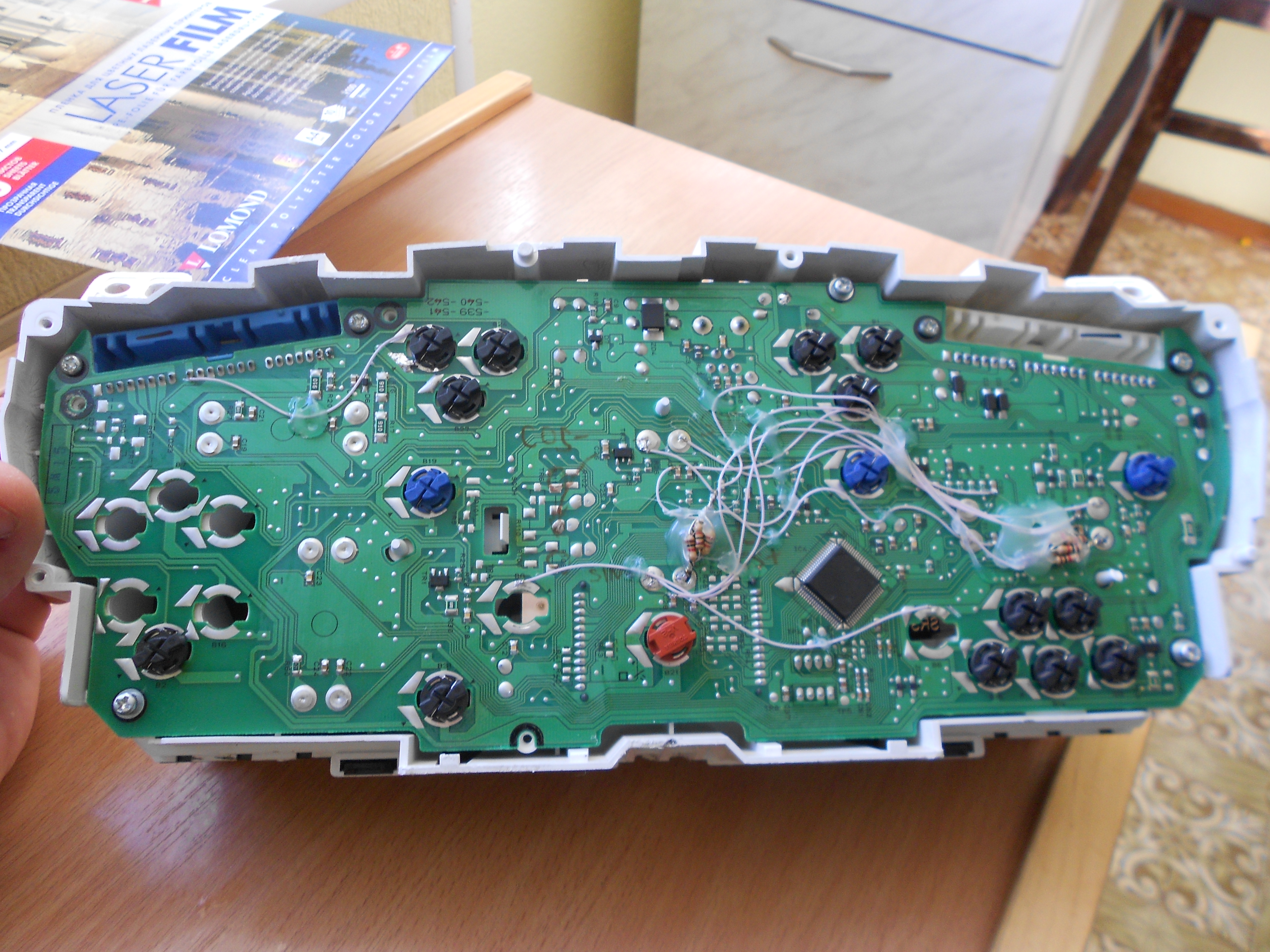

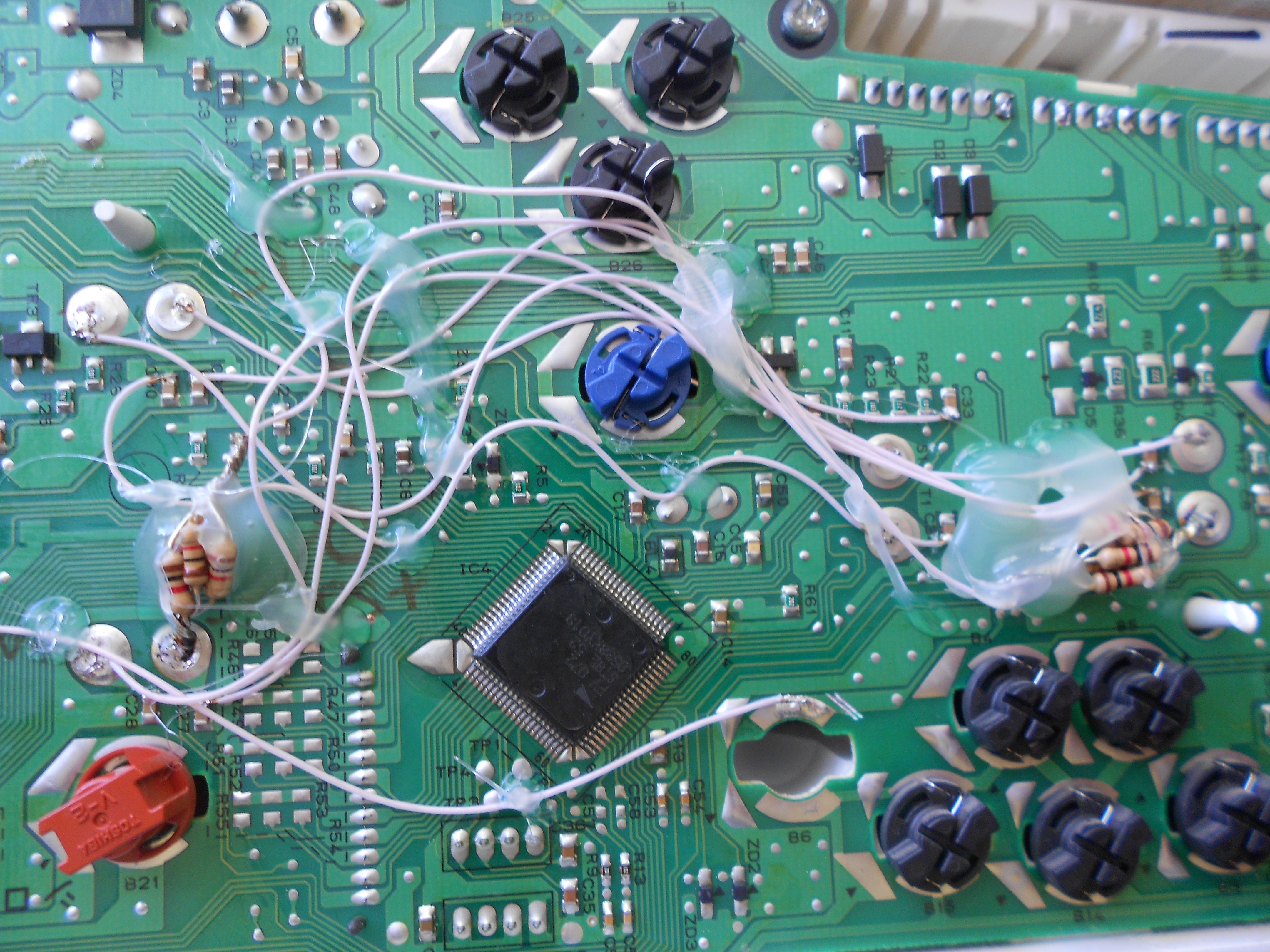

кстати сервоприводы спидометра и тахо одинаковые и требуется лишь перебить дорожки на плате и перепаять проводками контакты. Ну и конечно добавить резисторы для согласования показаний! на скорость впаять в цепь на sin+ 6 по 1кОм параллельно!!! и на тахо впаять в контакт cos+ 5 штук параллельно все тех же 1кОм!
|
|
|
|
|
5.2.2012, 14:16
Сообщение
#271
|
|
|
Технический Маньяк Группа: Технический Маньяк Сообщений: 215 Регистрация: 29.9.2010 Из: Тюмень-Тобольск Вне форума Авто: MMC Lancer IX 2.0 Sport Репутация: 5
|

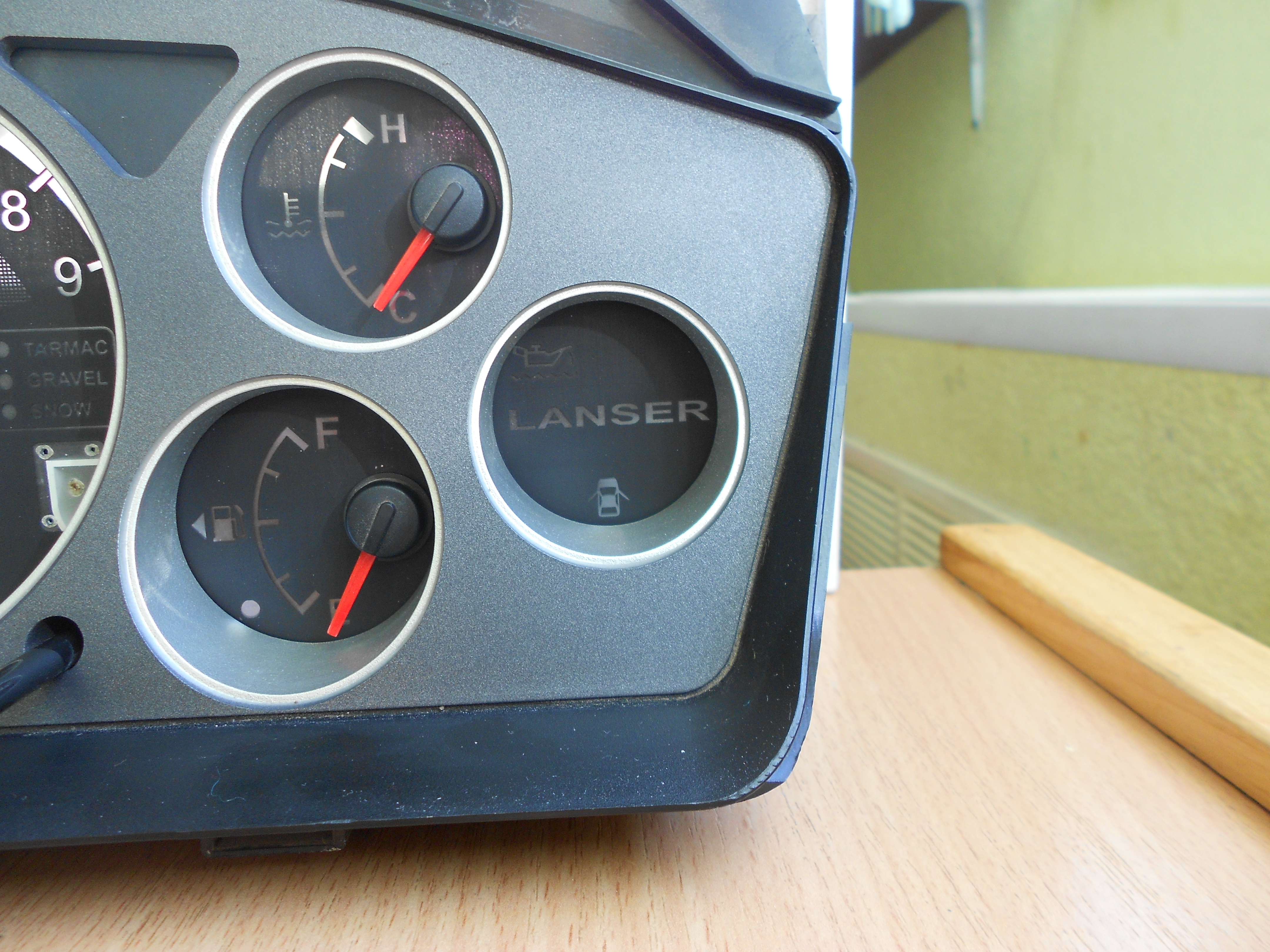

AVK а что это за Lanser у вас? у всех вроде бы Lancer
|
|
|
|
|
5.2.2012, 14:47
Сообщение
#272
|
|
|
Миша-Сан Группа: Технический Маньяк Сообщений: 10512 Регистрация: 10.12.2009 Из: Нижегородской обл. '152 RUS Вне форума Авто: Volvo XC90 2.5T Репутация: 312
|
Б-г-г, перечепятывай! (IMG:style_emoticons/default/sarcastic_hand.gif)
А как шкалы то делал вообще? На пленке печатал? Лазером? |
|
|
|
|
5.2.2012, 14:52
Сообщение
#273
|
|
|
Технический Маньяк Группа: Технический Маньяк Сообщений: 386 Регистрация: 2.2.2011 Из: Москвы, СЗАО Вне форума Репутация: 4
|
Цитата(Desad @ 5.2.2012, 15:16) AVK а что это за Lanser у вас? у всех вроде бы Lancer Это название пленки, что бы не забыть (IMG:style_emoticons/default/respekt.gif) |
|
|
|
|
5.2.2012, 17:03
Сообщение
#274
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|
(IMG:style_emoticons/default/sarcastic.gif) Я сам в шоке куда смотрел!!! )))
А шкалы в coreldraw перерисовывал с фотки, подправлю моменты и выложу! В общем останется только распечатать, вырезать и самое сложное сложить все стопочкой и спаять! т.к. один слой просвечивается необходимо минимум 4 слоя пленки! а лучше 6 слоев. пока с этой покатаюсь а на днях сделаю и подробно отфоткаю каждый шаг. |
|
|
|
|
5.2.2012, 17:12
Сообщение
#275
|
|
|
Технический Маньяк Группа: Технический Маньяк Сообщений: 386 Регистрация: 2.2.2011 Из: Москвы, СЗАО Вне форума Репутация: 4
|
(IMG:style_emoticons/default/good.gif)
Цитата(AVK @ 5.2.2012, 18:03) (IMG:style_emoticons/default/sarcastic.gif) Я сам в шоке куда смотрел!!! ))) А шкалы в coreldraw перерисовывал с фотки, подправлю моменты и выложу! В общем останется только распечатать, вырезать и самое сложное сложить все стопочкой и спаять! т.к. один слой просвечивается необходимо минимум 4 слоя пленки! а лучше 6 слоев. пока с этой покатаюсь а на днях сделаю и подробно отфоткаю каждый шаг. |
|
|
|
|
6.2.2012, 13:55
Сообщение
#276
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|
Ну как и обещал подкоректировал пару моментов!
Выкладываю файлик корэловский смотрите, спрашивайте могу скоректировать если че не так! сделал дополнительное окно под индикатор включеной передачи кому оно ненужно удалите и всё. Есть нюансы по печати спрашивайте кто решится на печать так как пленка не дешовая! |
|
|
|
|
6.2.2012, 13:57
Сообщение
#277
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|
Парни как выкладывать такие файлы???
|
|
|
|
|
6.2.2012, 14:28
Сообщение
#278
|
|
|
Don Amadeus Группа: Главные администраторы Сообщений: 29954 Регистрация: 19.2.2009 Из: Russia, Sevastopol Вне форума Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive. Репутация: 466
|
Заархивируй и в .rar положи, форум разрешает такое расширение (IMG:style_emoticons/default/smile.gif)
|
|
|
|
|
6.2.2012, 19:00
Сообщение
#279
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 7 Регистрация: 17.1.2012 Из: Волжский, 34 RUS Вне форума Авто: Mitshubishi Lancer 1.6 MT Репутация: 0
|
|
|
|
|
|
6.2.2012, 21:11
Сообщение
#280
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 810 Регистрация: 13.10.2010 Из: Ростов на Дону Вне форума Авто: LX 2.0 4WD CVT Club car 2 Репутация: 15
|
А на автомат не ЭВО есть у кого? А то чета родные шкалы поднадоели...
|
|
|
|
 |
