Я правильно понимаю, что если мне надо подать 12В 80мА на светодиоды, то я ставлю нужный резистор и подключаю на вход и питание по 12В и землю?

Совершенно верно. Но тут надо смотреть сколько светодиодов последовательно включено. Я обычно делаю так: если светодиоды белые, то по три штуки последовательно ( и такие цепочки параллельно друг другу, только через небольшие резисторы, как на схеме в даташите, чтобы перекос токов по возможности исключить), если желтые или красные, то по 4. потом считается суммарный потребляемый ток, по графику или по формуле считается номинал токозадающего резистора, и все. И мы получаем стабильный ток через светодиоды, в диапазоне питающих напряжений от 8-9В (когда ток через цепь светодиодов достигнет заданного значения) и до... ну например АМС7140 терпит на входе до 50В... (IMG:style_emoticons/default/smile.gif) поэтому у меня даже при включенных габаритах, если провернуть стартер, то никакого "дышания" яркости просто нет.. (IMG:style_emoticons/default/smile.gif) Вообщем штука очень удобная.

[Asdwarf]

"12В 80мА" - это уже как раз сборки и суммарный ток (IMG:style_emoticons/default/smile.gif)
Белые светодиоды - по три в ряд +150Ом, 4 тройки параллельно по ~20мА.
Нашел в Питере DD и АМС по 25р. примерно.

[AlexGreat]

Тогда резисторы примерно по 30-39 Ом поставьте. И общий ток можно смело до 70мА снизить, на яркости свечения светодиодов никак не отразится, а греться они будут заметно меньше. Да кстати, весьма распространенная ошибка, считать светодиодные цепочки с обычными резисторами для автомобильных применений, на номинальный потребляемый ток и напряжение именно 12В. При заведенном двигателе там 13,8-14,1В. А учитывая нелинейную характеристику светодиода, токи при таком напряжении получаются совсем другие.. Я всегда считаю исходя из напряжения 14,1В.

З.Ы. Цены на DD и АМС совершенное нормальные. Они примерно так и стоят.

[Gung]

Сделал подсветку бардачка. Поставил 2 планки по 3 светодиода.
Подсветка включается такой хреновиной, которую нашел у себя в закромах.
(IMG:http://lh5.ggpht.com/_53cOMVTIG78/SuKqGicEJFI/AAAAAAAABLg/gYn2eET_4DI/s640/IMG_3558.JPG)
Собственно говоря, то, что она попалась мне на глаза и послужило толчком к действию.
Выглядит хорошо, фото в действии постараюсь выложить чуть позднее.

[Gung]

Немного фотографий, в темноте смотрится вообще хорошо.
(IMG:http://lh6.ggpht.com/_53cOMVTIG78/SuK1PY76BpI/AAAAAAAABMk/mQx9ercUVLM/s640/IMG_3564.JPG)

(IMG:http://lh5.ggpht.com/_53cOMVTIG78/SuK1MeKNUzI/AAAAAAAABMg/54BBOCx7iX4/s640/IMG_3566.JPG)

(IMG:http://lh6.ggpht.com/_53cOMVTIG78/SuK1fuClCFI/AAAAAAAABMo/Z0SFGbYY3Co/s640/IMG_3572.JPG)

[SSh]

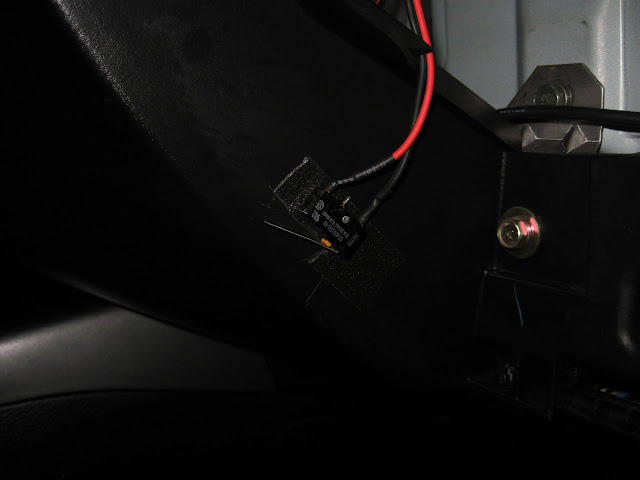

Есть кнопки (push-off - при нажатии контакт размыкается), которые идеально садятся на место резинки - демпфера бардачка. Подходят и по посадочному диаметру и по высоте толкателя кнопки. Ничего не надо ни сверлить ни крепить, просто вытащил резинку и поставил на его место кнопку а через её контакты подключаешь светодиоды с резисторами к диммеру магнитолы.
Кнопка типа этой:
http://www.chip-dip.ru/product0/823603015.aspx

P.S. А почему так мрачно? Поставил бы посветлее - и видно будет лучше...
Хотя на вкус и цвет...

[Gung]

На самом деле не очень то и мрачно, в темное время суто все видно отлично.
Насчет кнопки вместо демпфера, изначально так и планоравалось, но на складе на работе нет таких, а до магазина не доехать.
При желании поменять будет не проблема.

[SSh]

на складе на работе нет таких

(IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/biggrin.gif)

[Asdwarf]

Тогда резисторы примерно по 30-39 Ом поставьте. И общий ток можно смело до 70мА снизить...

Спасибо за подсказку. Я проверяю собранные штуки на зарядном устройстве, оно на выходе дает 14.5В. Само собой, считаю на больше, чем на 12В (IMG:style_emoticons/default/smile.gif)
По факту там ток порядка 16мА получается. Намана.
Осталось доехать до магазина и найти плюс для питания и все собрать.
Наконец-таки...

[AlexGreat]

16мА для 20-миллиамперных светодиодов самое оно! Когда соберете, попробуйте покрутить (если источник регулируемый) напряжение Вольт от 10 до 15-18, и посмотрите что потребляемый ток остается прежним.. (IMG:style_emoticons/default/wink.gif) Вообщем очень удачные стабилизаторы.. (IMG:style_emoticons/default/good.gif)

[AlexGreat]

А у меня сейчас творческий процесс идет... В хрустальный поворотник из "пираний" логотип Митсубиси выкладываю... (IMG:style_emoticons/default/wink.gif)

[SSh]

Пираньями, по-моему, неудобно будет из-за их размеров...

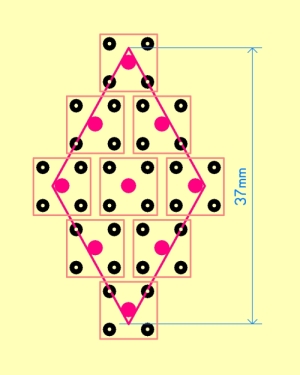

Вот сложенный из пираний лепесток

[AlexGreat]

Именно так у меня и получилось.. (IMG:style_emoticons/default/good.gif) У маньяков мысли сходятся.. (IMG:style_emoticons/default/wink.gif) Просто в силу некоторых задумок и конструктивных причин, нужно было использовать что-то именно в DIP`е, но как обычно, меньше размером и побольше светоотдачей... Сравнивал CREE на 50мА и 140 градусов, и китайцев 4-кристалльных.. у CREE даже светоотдача чуть поболее будет, а ест он в полтора раза меньше.. да и когда они подвернулись по 4 рубля за штутку, то вопрос отпал сам собой... так что скоро будет очередной фотоотчет.. Как раз как машина из покраски выйдет, тогда и соберу все воедино... (IMG:style_emoticons/default/wink.gif)

[SSh]

У маньяков мысли сходятся..

(IMG:style_emoticons/default/smile.gif)

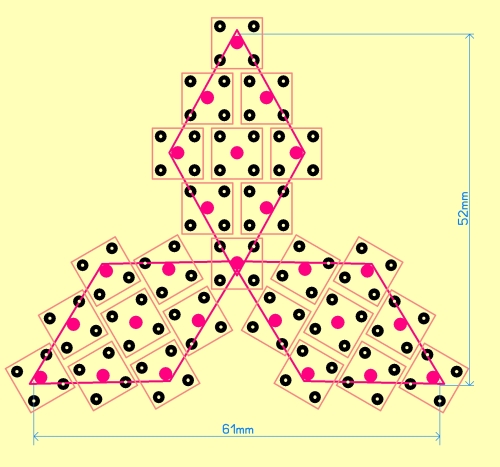

Тогда должно получиться приблизительно так, да?

Всего 25 светодиодов.
Но наверное придется ещё рамочку соорудить чтоб свет не рассеивался за пределы лого. Или каждый светодиод в отдельное окошко. Скорее всего придется сделать макет и экспериментально определить наилучший вариант, причем и днем и в темноте.

[AlexGreat]

Все правильно, только у меня предварительно 27 получается, (9х3). Сложу окончательно на макете, включу и посмотрю.. Светодиоды 140-градусные, по идее должно неплохо весьма получиться.. (IMG:style_emoticons/default/smile.gif)

[Gung]

Фото макета в студию.

[AlexGreat]

Усему свое время Уважаемые.. Правильные предварительные теоретические выкладки, как правило, вдвое снижают количество горелых радиокомпонентов на выходе... (IMG:style_emoticons/default/laugh.gif)

[SSh]

у меня предварительно 27 получается

В этом случае лепестки как-бы не сопряженными получаются, каждый сам по себе. Ближе друг к другу не подвинешь из-за размеров пираньи. Мне кажется центр не очень смотреться будет...

[AlexGreat]

А мы сложим и проверим, ведь в оригинале тоже три отдельных лепестка. Вобщем сложу, включу и сразу станет ясно что и как..

[SSh]

Правильные предварительные теоретические выкладки, как правило, вдвое снижают количество горелых радиокомпонентов на выходе...

... и уменьшают время на окончательную доводку и установку.

О лепестках - отдельные то отдельные, но соприкасаются друг с другом острыми углами. 3 пираньи туда не поставишь, а если заменить их на обычные светодиоды - придется подбирать яркость этих трех, чтоб центр светился с той же яркостью что и края.
В любом случае подход правильный - отработать на макетке, потом только окончательный вариант (IMG:style_emoticons/default/good.gif)
