Светодиоды в машину снаружи, везде?, Это будет отчет и вопросы ;) Опции

[SSh]

программатор для него из г..на и палок получится сделать?

Получится (IMG:style_emoticons/default/smile.gif)
http://forum.amadeus-project.com/index.php?showforum=54

А программа - вообще тьфу, примерно так:
main:
GPIO = %100111 ' All
PAUSE 50
GPIO = %000000 ' None
PAUSE 50
GPIO = %100111 ' All
PAUSE 50
GPIO = %000000 ' None
PAUSE 50
GPIO = %000001 ' Led No 1
pause 100
GPIO = %000010 ' 2
pause 100
GPIO = %000001 ' 1
pause 100
GPIO = %000010 ' 2
pause 100
GPIO = %000100 ' 3
pause 100
GPIO = %100000 ' 4
pause 100
GPIO = %000100 ' 3
pause 100
GPIO = %100000 ' 4
pause 100
GPIO = %000010 ' 2
pause 100
GPIO = %000001 ' 1
pause 100
goto main

Можно дописать или поменять как кому нравится, 1 - светодиод горит, 0 - нет...

P.S. Наверное стоит оформить отдельной темой (если есть желающие)

[NeWT]

Ну так-то впринципе понятно. Но как быть с диодной лентой? Что куда подключать? (IMG:style_emoticons/default/smile.gif)

[SSh]

Что куда подключать?

Oб этом и речь (IMG:style_emoticons/default/wink.gif) Схема, прошивка, исходник, печатка, детали ...
Плюс - хочу сделать отключаемую привязку к оборотам двигателя - с повышением оборотов перемигивание слегка ускоряется, как раз 2 свободных пина остались...

[jetpaul]

Поясните, пожалуйста, балбесу, чего я не так сделал. Имеем штатный доп. стоп-сигнал Lancer 9, засовываем туда плату из 8 светодиодов типа "пиранья" (с резисторами 330 Ом). В разобранном виде светит - аж зайчики в глазах, устанавливаем в стоп, закрываем красным штатным светорассеивателем - светит хуже, но нормально (в помещении). На улице даже при пасмурной погоде - фигня, про "на солнце " - вообще молчу. Возможно, не хватает светодиодной оптики: линз или отражателей (в нашей деревне - только под заказ ), но линзы поток то тоже подсократят. Самое плохое, что пришлось отрезать патрон под лампу - быстро в исходное не привести.

ps Напряжение бортсети в среднем около 14 В

[Asdwarf]

Они могут быть слабоваты. Сколько яркость у этих пираний?
У меня пираньи стоят в салонных плафонах - светят хорошо, под цветной рассеиватель ставишь - яркость сильно падает.

[jetpaul]

Они могут быть слабоваты. Сколько яркость у этих пираний?
У меня пираньи стоят в салонных плафонах - светят хорошо, под цветной рассеиватель ставишь - яркость сильно падает.

Понимаю, звучит глупо, но не знаю. Ток определил, светят ярко, а как зовут не спросил. Может отражатель наколхозить в корпус стопа?

[jetpaul]

Они могут быть слабоваты. Сколько яркость у этих пираний?
У меня пираньи стоят в салонных плафонах - светят хорошо, под цветной рассеиватель ставишь - яркость сильно падает.

Понимаю, звучит глупо, но не знаю. Ток определил, светят ярко, а как зовут не спросил. Может отражатель наколхозить в корпус стопа?

[NeWT]

А на сколько канделл эти пираньи нет инфы?

[jetpaul]

А на сколько канделл эти пираньи нет инфы?

нету. Как идиот схватил и с победным кличем команчей ломанулся домой паять. На самих изделиях никакой маркировки нет.
Выглядит в солнечную погоду вот так (снимал трубой, потому пардон )
(IMG:http://s001.radikal.ru/i194/1007/9a/154d57cf6334t.jpg)
(IMG:http://s002.radikal.ru/i197/1007/65/08eee54b2932t.jpg)

[SSh]

А если попробовать пираньи красного свечения. Хотя из имеющихся у меня таких светодиодов красные (по ощущениям) самые неяркие...
И еще, а зачем пираньи? У них угол рассеивания порядка 120 град. (хотя бывают и с более узкой направленностью), тебе же наоборот нужен пучок.

[jetpaul]

Эти были самые яркие из ассортимента. Кстати, судя по линзе на диоде, угол свечения 60 градусов. Похожи вот на эти KUxx-763xx-60 http://www.esave.ru/light-diode/light_piran.php#piran_2 Как раз слишком точечно и получилось, плюс к тому штатный отражатель в корпусе фонаря не работает. А светодиоды красного свечения, имхо, будут еще хуже в данном случае.

[jetpaul]

Вот интересно, а у современных стопов, изначально рассчитанных на светодиоды, это красное "стекло" более прозрачное? Ну что, маньяки, (IMG:style_emoticons/default/smile.gif) ну у кого никаких идей нет как исправить ситуацию?

[Asdwarf]

Можно придвинуть их ближе к стеклу-рассеивателю. Будет поярче.
Отражатели с "пираньями", кмк, хорошо работать не будут, хотя...

Переставь их в салонные плафоны (IMG:style_emoticons/default/smile.gif)

[jetpaul]

Да, как говориться: "фокус не удался, факир был пьян" (IMG:style_emoticons/default/biggrin.gif) Я со светодиодами дело имел ранее, но не в автомобиле - как оказалось, тут своя специфика. С наскоку ничего хорошего не получилось. Буду возвращать все назад, жалко только проводку порезал: лишние контакты - лишние проблемы. (IMG:style_emoticons/default/smile.gif) А конструкцию буду дорабатывать - интересно все-таки.

[jetpaul]

Поздно попал на сайт led119. Понял свою ошибку: светодиоды надо было, все-таки, брать красные и нужны отражатели.

[SSh]

светодиоды надо было, все-таки, брать красные

(IMG:style_emoticons/default/smile.gif)
А отражатели в зависимости от диодов могут и не понадобиться. Если у них узкая диаграмма, то там и отражать будет нечего (IMG:style_emoticons/default/wink.gif)

[SSh]

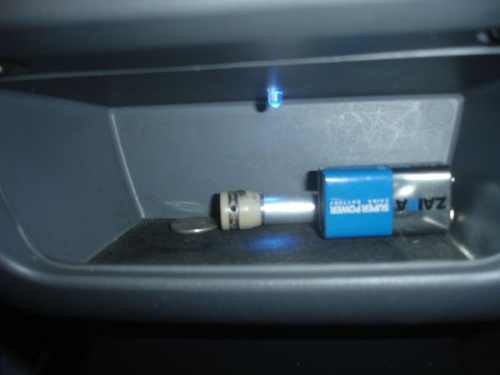

Сегодня поменял подсветку полочки. До этого был просто светодиод в дырке - вот так:


Но свет бил точечно, в центральной части было яркое пятно, а полка полностью не подсвечивалась.
Просверлил вокруг уже существующей дырки 4 отверстия Ф1 под ножки "пираньи" и вставил её с внутренней стороны полки. Пиранью и крепить не надо - просто подогнуть ножки с обратной стороны и все. Получилось полностью равномерная подсветка всего пространства. Смотрится значительно эстетичнее (IMG:style_emoticons/default/wink.gif) . Сам светодиод естественно не виден...

[jetpaul]

А где фотка? (IMG:style_emoticons/default/wink.gif) Хотя у меня уже этой полочки нет - там мафон, но интересно.

[jetpaul]

А где запитывал?

[SSh]

Фотки нет, но вечером (для большей нагладности) могу сделать. А на выложенной (прежний вариант) явно просматривается световое пятно.
Запитываю как всегда - с колодки магнитолы - там присутствуют все необходимые напряжения. Для светодиода подсветки естественно использована линия диммера. Кстати оттуда-же запитывается подсветка бардачка, диммер индикатора расхода и еще кое-что - уже и не припомню (IMG:style_emoticons/default/wink.gif)
Ну и т.к. потребление светодиодов ничтожно мало по сравнению с остальными потребителями на автомобиле - то подключение даже нескольких десятков обычных светодиодов к этим линиям в большинстве случаев не оказывает никакого воздействия на них.
