Светодиоды в машину снаружи, везде?, Это будет отчет и вопросы ;) Опции

[SSh]

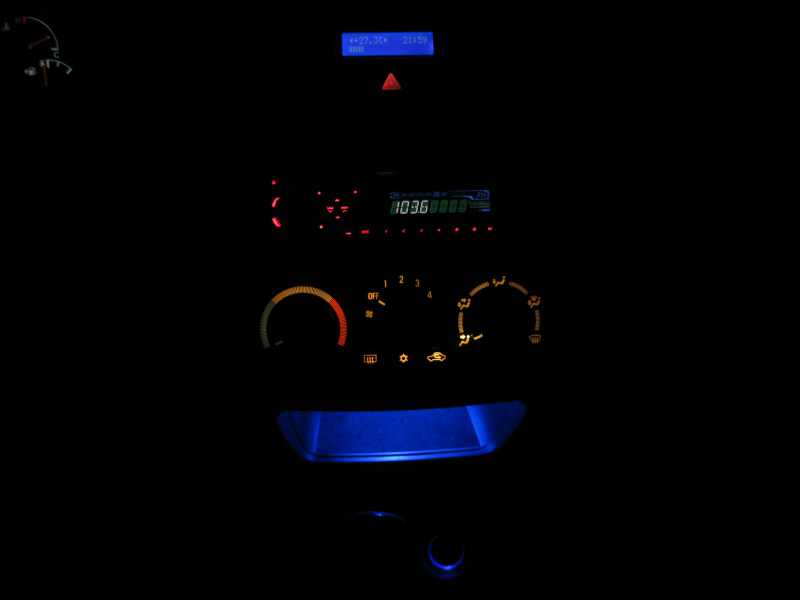

Хотя это в принципе ничего не дает (здесь главное - окончательный результат (IMG:style_emoticons/default/wink.gif) ) - фото установленной пираньи. И, во избежании доп. вопросов - USB разъем на задней стенке - вывод напряжений универсального (для меня (IMG:style_emoticons/default/wink.gif) ) зарядочника (IMG:style_emoticons/default/smile.gif)

[SSh]

Обещанное фото

[jetpaul]

Насчет колодки магнитолы можно, пожалуйста, подробнее? К каким пинам цепляться? Как раз собирался мутить подсветку.

[SSh]

А черт его знает... Тем более что я давно уже заменил колодку под свою магнитолу (IMG:style_emoticons/default/wink.gif)
Но прозвонить тестером - легко, там присутствуют 3 линии питания, на одной 12В постоянно, на второй появляются при повороте ключа и на третьей - при включении габаритов.

[SknUA]

Тута посмотреть нуна: http://www.mitsubishi-faq.auto.ru/2238/225...icles/2777.html вся распиновка как на ладони (IMG:style_emoticons/default/smile.gif) Соответственно:
постоянное питание пин 11 (желтый провод)
отключаемое по ключу 10 (красный)
диммер (подсветка) 4 (оранжевый)
Землю брать с металла авто. На ММС разъеме его нет (за то куча болтов в районе бубнитолы)

[jetpaul]

Спасибо! Буду маньячить (IMG:style_emoticons/default/biggrin.gif)

[NeWT]

SSh, я тут заказал осциллограф как у тебя - http://www.dealextreme.com/details.dx/sku.39750 и только что заметил, что он идёт в комплекте без батареи. Там какой аккумулятор нужен? Его можно будет найти вообще на радиорынках?

[SSh]

Туда пойдет любой Li-Ion аккумулятор соотв. размеров. Если поискать, думаю и на DX такие есть. На seeedstudio были.

Должны подойти также аккумуляторы от некоторых Нокий

[SSh]

Здесь аккумулятор хорошо виден, 3,7В (ну это естественно, li-ion же (IMG:style_emoticons/default/wink.gif) ), 550 мА/час
(IMG:http://www.justblair.co.uk/images/stories/SeeedStudioDSONanoPocketDigitalStorageOs_107D2/DSCN1702.jpg)

Кстати, глянь, они уже рестайл спроектировали (IMG:style_emoticons/default/wink.gif)
http://www.seeedstudio.com/depot/dso-nano-...l?cPath=104_108

[NeWT]

Вот блин, надо было рестайл брать (IMG:style_emoticons/default/smile.gif) Ну ничё, вроде он же прошивается на новую прошивку от рестайла?
А аккум в нём от USB будет заряжаться? И т. е. любой аккум туда в него и как обычно, на паяльник и изоленту?

[SSh]

Да, зарядка от USB. Аккумулятор как говорил - лишь бы влез в приборчик...
"Стоковая" (IMG:style_emoticons/default/biggrin.gif) прошивка не ахти, советую перепрошить прошивкой от PAUL. Перепрошивка тоже через USB при помощи бесплатной утилитки.
Если что, спрашивай, я уже достаточно наковырялся с этим девайсом (IMG:style_emoticons/default/wink.gif)

[Homa]

Прошу помощи!
Пока переделывал подсветку в салоне(штатные плафоны на светодиоды) поймал коротыша.
Предохранитель поменял-свет работает. но после закрытия дверей, заведения машины,постановки на охрану свет не гаснет.
И сигналка кричит что у меня дверь открыта! Концевики проверил, все работают!
Вопрос-Где рыть дальше? Что могло еще сгореть вместе с предохранителем?

[Homa]

(IMG:style_emoticons/default/ohmy.gif) ХЕЛП!!!

[AlexGreat]

Где-то коротыш на землю, причем той стороны, которая идет к концевикам. Снять еще раз плафоны и посмотреть. У меня такая засада была, когда салон по новой собирали после покраски авто. У них засада была с диной крепежных винтов от плафонов.

[Homa]

Тут все не так просто!
Лампочка на приборке(которая горит если дверь открыта) гаснет!
Т.е. сигнал с концевиков нормально идет!
Фары гаснут при открытии дверей. Подсветка в дверях загарается. Не хотят гаснуть только 2 плафона, которые должны гаснуть плавно!
И по ходу на сигналку от туда же данные берутся!
Вопрос, как реализованно плавное затухание подсветки?(это отдельное реле какое-то?) или это в мозгах?

[Titus]

В Етаксе. Походу транзистор ты прибил.. Где-то был ооочень похожий топик, на этом же форуме, с методикой лечения.. (IMG:style_emoticons/default/wink.gif)

[Homa]

В Етаксе.

Это кто? Я в электронике полный ноль!
Где искать? Можно ли выкинуть?

[AlexGreat]

Тогда да, похоже что ключевой транзистор в пробое.

[Homa]

Тогда да, похоже что ключевой транзистор в пробое.

Что такое Етакс?
Где его искать?

[Titus]

Выкинуть не получится (IMG:style_emoticons/default/wink.gif)
Лови тему в тему:
http://forum.amadeus-project.com/index.php?showtopic=1001
