Приспособления, Различные приспособления, облегчающие жизнь маньяку Опции

[SSh]

Уже много лет пользуюсь вот таким приспособлением, тоже собранным из подручных материалов

[SSh]

Лабораторный блок питания с цифровым управлением

[Mihail V]

Блин, дядя Сережа как всегда - красавец! (IMG:style_emoticons/default/good.gif)

[Said 174]

Серега золотые руки! (IMG:style_emoticons/default/good.gif)

[SSh]

В доказательство того, что здоров выкладываю фото модернизированного БП (IMG:style_emoticons/default/wink.gif)


Модернизация коснулась не только внешнего вида, но и некоторых функциональных возможностей. Во-первых кулер сейчас не молотит попусту а включается сигналом с контроллера при нагреве силового транзистора. Во-вторых один из пресетов сконфигурирован под зарядочник с возможностью полного выключения прибора от сети по окончанию зарядки. Другой пресет - фиксированное напряжение 5В, хотя думаю переделать по кругу - 3,3 - 5 - 12В. В-третьих есть еще кое-какие задумки, реализуемые программно, т.е. ничего не придется перепаивать, а для программных изменений изначально был предусмотрен разъем внутрисхемного программирования в легкодоступном месте.

[SSh]

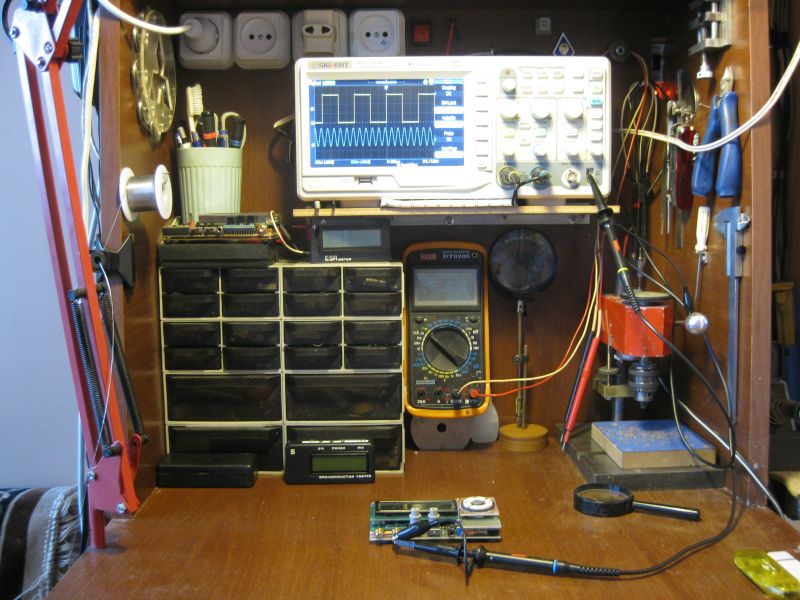

Наконец придумал, куда приткнуть осциллограф...
Пришлось пожертвовать некоторым пространством на передней перегородке - у меня там раньше кое-какие инструменты висели, ну и полочку приспосабливать.

[Titus]

Сергей, класс, впечатляет! И БП выше тоже.. (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

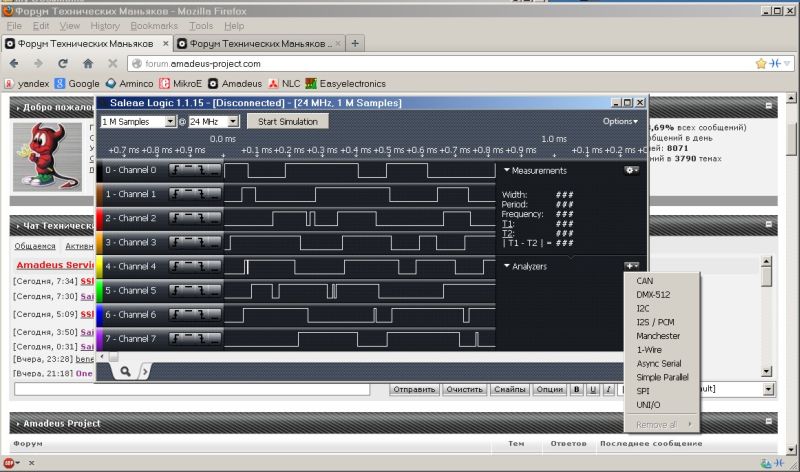

А вот еще один маленький, но весьма полезный девайс - логический анализатор
Позволяет "прослушивать" обмен по цифровым шинам, причем для некоторых популярных протоколов - список виден в правом углу - производится и как-бы дешифрация данных. Можно, например, врезаться в кабель, соединенный с диаг. разъемом или, скажем, подсмотреть - как передаются команды с подрулевого переключателя, с блока стеклоподъемников и т.д.


P.S. Вить, БП слегка подкачал. При разработке я не учел один маленький ньюанс, а именно - в момент выключения на выходе образуется всплеск напряжения до макс. возможного (25В). Импульс очень короткий, но и его достаточно чтоб пожечь запитываемое устройство. Выход - сначала физически отключать это самое устройство, потом только выключать БП. Но этот косяк, конечно-же, так не оставлю, буду исправлять (IMG:style_emoticons/default/wink.gif)

[carver]

тоже есть такой анализатор, но что-то он не особо.
ну я не понял как с него соорудить что-то типа USB трейсера.
ну что-бы в онлайне отбрсывал мусор. а не на 30 секунд, пускай даже по тригерру.
понятное дело, что USB не 3.0 и не 2.0.

так, больше игрушка на случай вдруг выстрелит.

[SSh]

В последнее время часто приходится заниматься передачей данных между узлами по UART. Пока что анализатор использовался только с указанным протоколом и весьма успешно. В принципе и был приобретен специально для этого дела.

[~=LfD=~]

(IMG:http://ic.pics.livejournal.com/snova_17/42505524/977680/977680_original.gif)

[~=LfD=~]

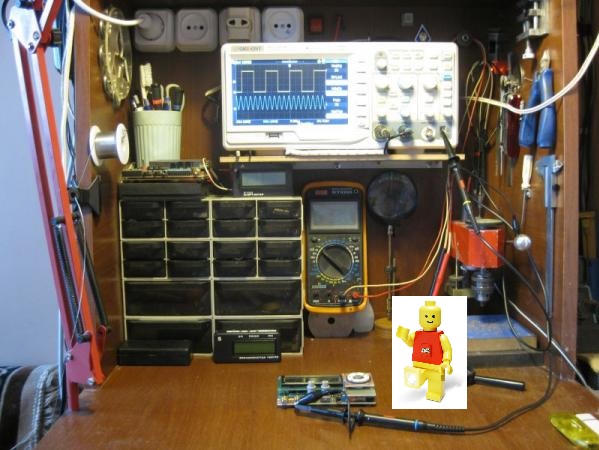

Наконец придумал, куда приткнуть осциллограф...
Пришлось пожертвовать некоторым пространством на передней перегородке - у меня там раньше кое-какие инструменты висели, ну и полочку приспосабливать.

не удержался (IMG:style_emoticons/default/biggrin.gif)

[SSh]

Сойдет? (IMG:style_emoticons/default/biggrin.gif) (IMG:style_emoticons/default/wink.gif)

[~=LfD=~]

(IMG:style_emoticons/default/good.gif)

[HellGun]

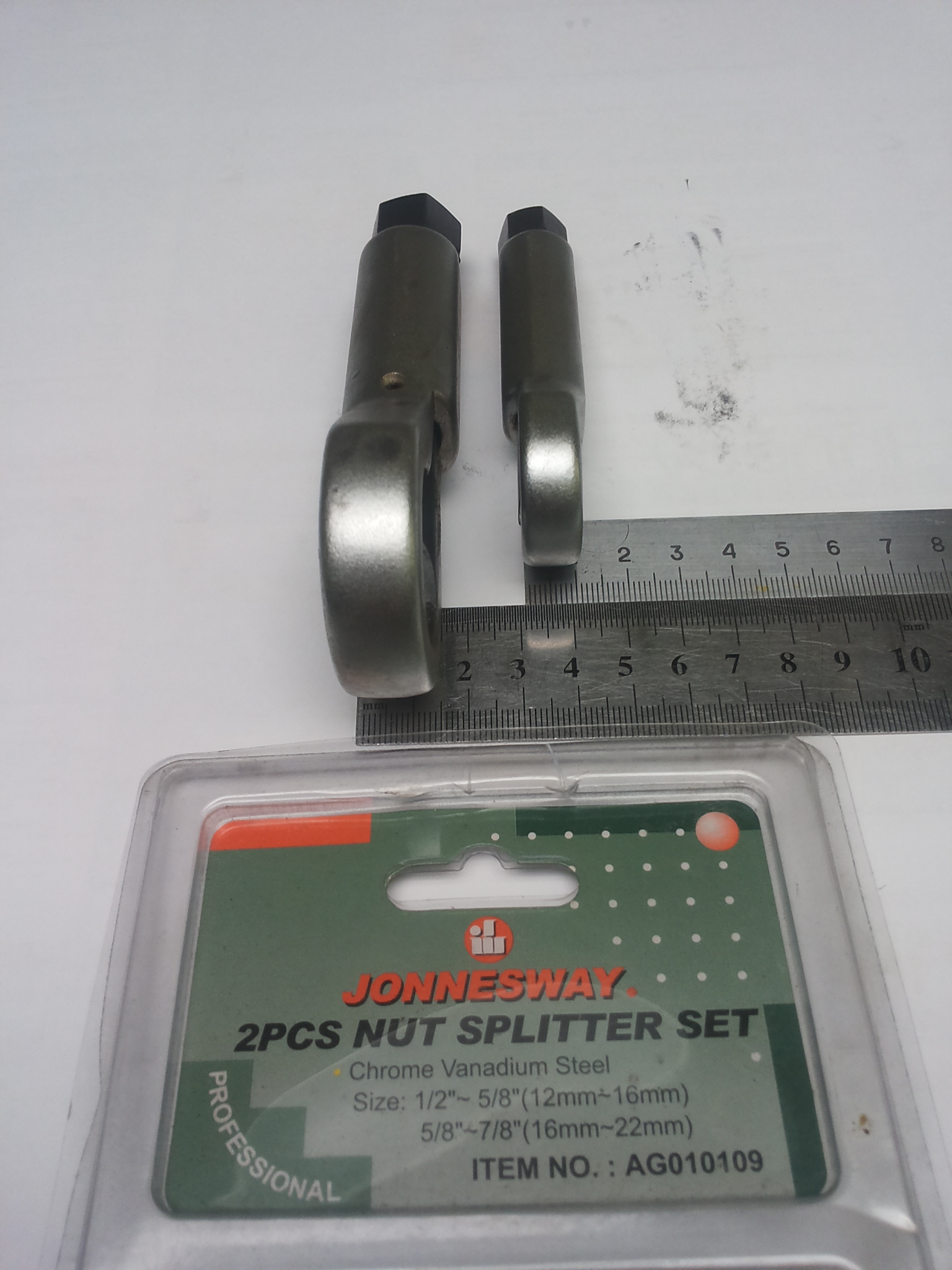

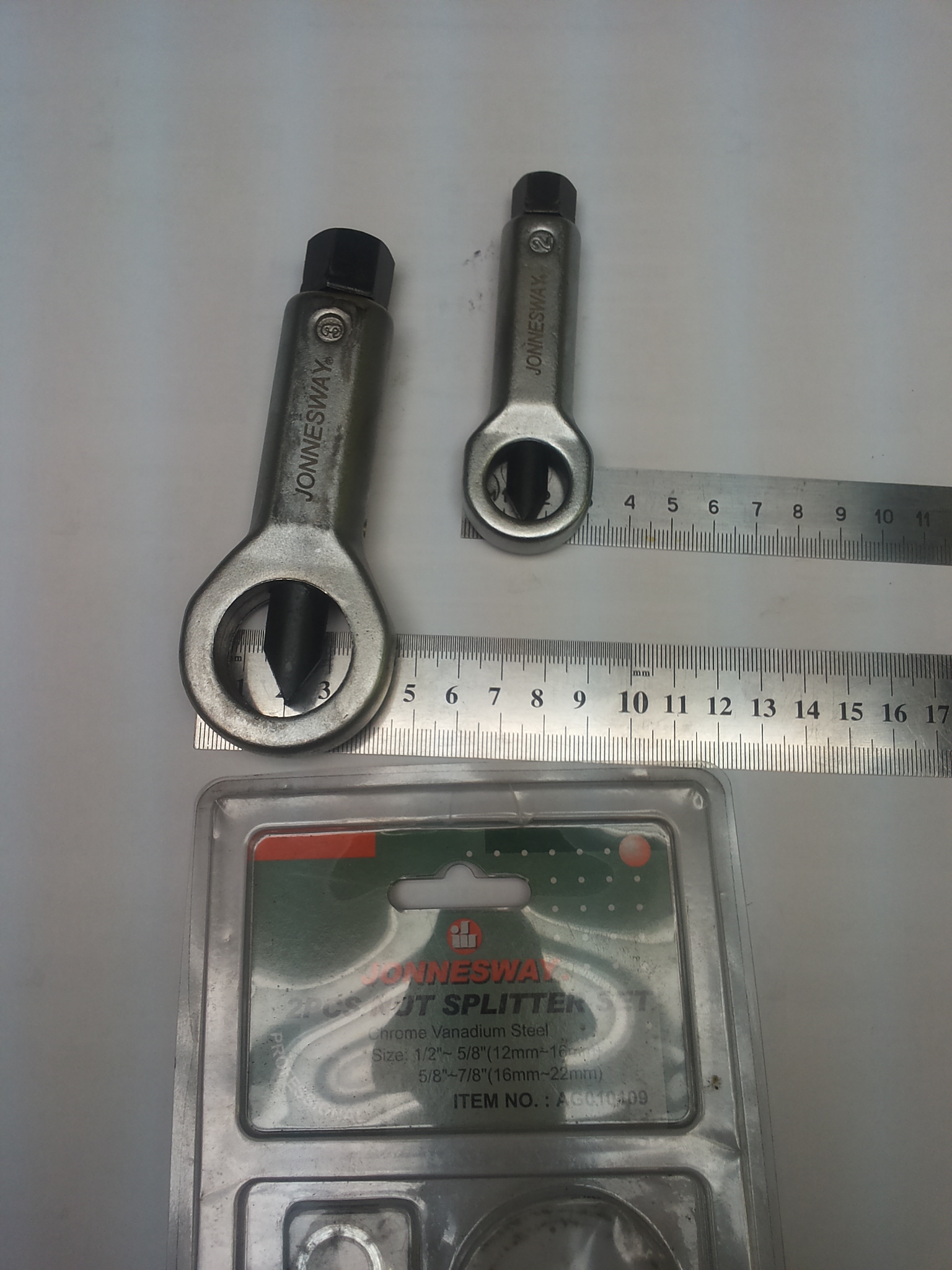

Гайкорез.



разрезает с одной стороны гайку,и все откручивается (IMG:style_emoticons/default/smile.gif)

[HellGun]

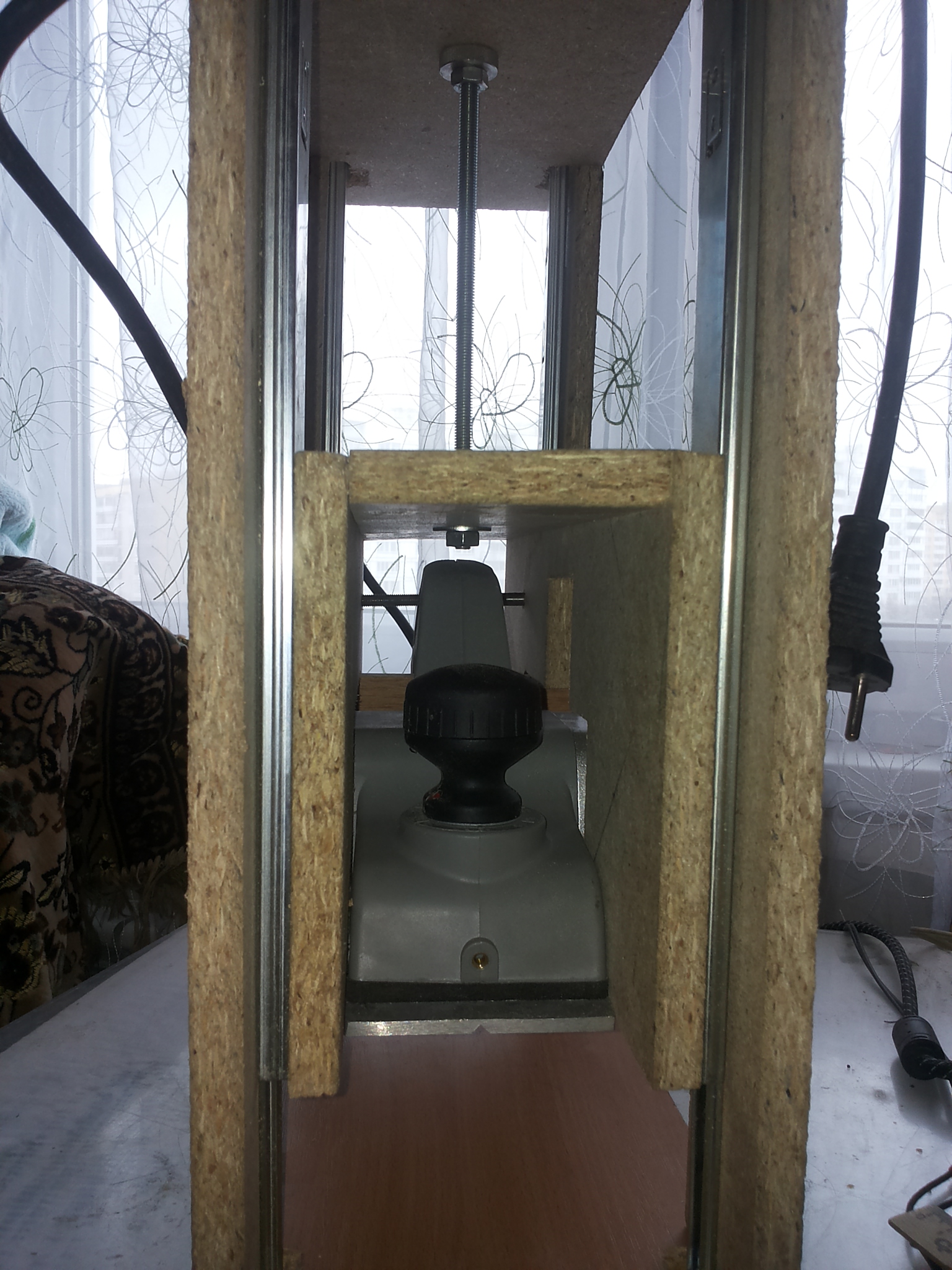

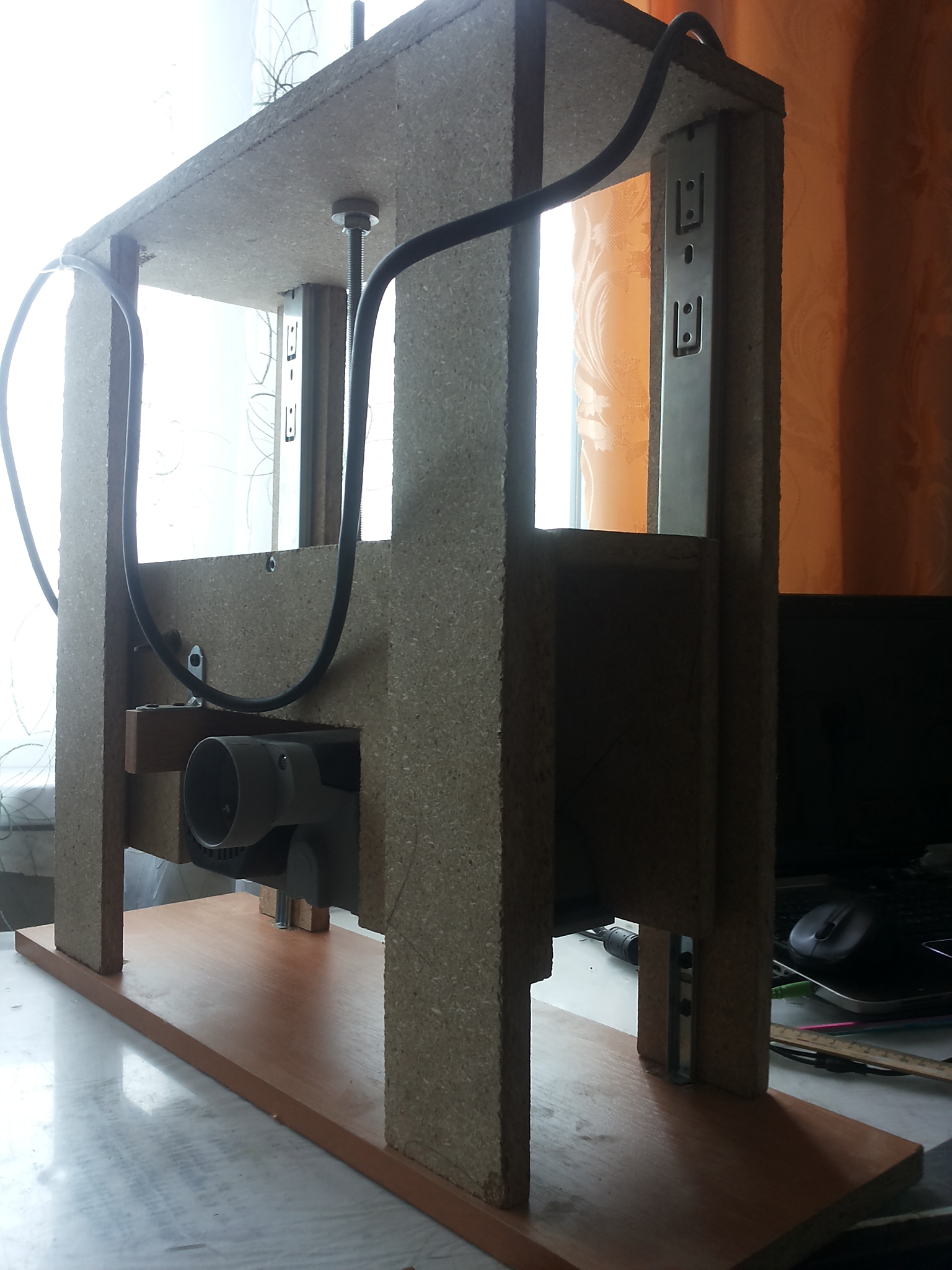

Летом планирую восстанавливать паркет дома и для изготовления досок нужен рейсмус,в инете нашел способы изготовления данного аппарата из электрорубанка.
Вот что получилось:


Не правильно расчитал размер направляющих,поэтому рабочий диапазон получился достаточно большой от 0 до 300мм(высота) 110мм(ширина),в моем случае нужен до 10мм(высота).

[~=LfD=~]

Не правильно расчитал размер направляющих,поэтому рабочий диапазон получился достаточно большой от 0 до 300мм(высота) 110мм(ширина),в моем случае нужен до 10мм(высота).

ноликом ошибся? (IMG:style_emoticons/default/biggrin.gif)

[HellGun]

Не правильно расчитал размер направляющих,поэтому рабочий диапазон получился достаточно большой от 0 до 300мм(высота) 110мм(ширина),в моем случае нужен до 10мм(высота).

ноликом ошибся? (IMG:style_emoticons/default/biggrin.gif)

Можно и так сказать,направляющие надо было считать в открытом положении. (IMG:style_emoticons/default/smile.gif)

[Гость_vaf3_*]

Гайкорез.

заказал себе такой набор. 781р. спасибо автору за наводку. "+"

[SSh]

Не "стреляющие" бокорезы:
