Первоисточник - http://www.turbo-garage.com.ua/turbotech101.php


Основные принципы работы турбодвигателя. Часть 1.

Как известно, мощность двигателя пропорциональна количеству топливовоздушной смеси, попадающей в цилиндры. При прочих равных, двигатель большего объема пропустит через себя больше воздуха и, соответственно, выдаст больше мощности, чем двигатель меньшего объема. Если нам требуется, чтобы маленький двигатель выдавал мощности как большой или мы просто хотим, чтобы большой выдавал еще больше мощности, нашей основной задачей станет поместить больше воздуха в цилиндры этого двигателя. Естественно, мы можем доработать головку блока и установить спортивные распредвалы, увеличив продувку и количество воздуха в цилиндрах на высоких оборотах. Мы даже можем оставить количество воздуха прежним, но поднять степень сжатия нашего мотора и перейти на более высокий октан топлива, тем самым подняв КПД системы. Все эти способы действенны и работают в случае, когда требуемое увеличение мощности составляет 10-20%. Но когда нам нужно кардинально изменить мощность мотора - самым эффективным методом будет использование турбокомпрессора.

Каким же образом турбокомпрессор позволит нам получить больше воздуха в цилиндрах нашего мотора? Давайте взглянем на приведенную ниже диаграмму:

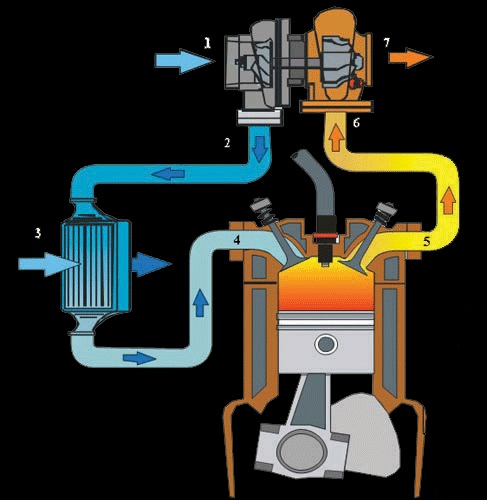

Рассмотрим основные этапы прохождения воздуха в двигателе с турбокомпрессором:

- Воздух проходит через воздушный фильтр (не показан на схеме) и попадает на вход турбокомпрессора (1)
- Внутри турбокомпрессора вошедший воздух сжимается и при этом увеличивается количество кислорода в единице объема воздуха. Побочным эффектом любого процесса сжатия воздуха является его нагрев, что несколько снижает его плотность.
- Из турбокомпрессора воздух поступает в интеркулер (3) где охлаждается и в основной мере восстанавливает свою температуру, что кроме увеличения плотности воздуха, ведет еще и к меньшей склонности к детонации нашей будущей топливовоздушной смеси.
- После прохождения интеркулера воздух проходит через дроссель, попадает во впускной коллектор (4) и дальше на такте впуска - в цилиндры нашего двигателя.
Объем цилиндра является фиксированной величиной, обусловленной его диаметром и ходом поршня, но так как теперь он заполняется сжатым турбокомпрессором воздухом, количество кислорода зашедшее в цилиндр становится значительно больше чем в случае с атмосферным мотором. Большее количество кислорода позволяет сжечь большее количество топлива за такт, а сгорание большего количества топлива ведет к увеличению мощности выдаваемой двигателем.
- После того как топливо-воздушная смесь сгорела в цилиндре, она на такте выпуска уходит в выпускной коллектор (5), где этот поток горячего (500С-1100С) газа попадает в турбину (6)
- Проходя через турбину, поток выхлопных газов вращает вал турбины на другой стороне которого находится компрессор, и, тем самым совершает работу по сжатию очередной порции воздуха. При этом происходит падение давления и температуры выхлопного газа, поскольку часть его энергии ушла на обеспечение работы компрессора через вал турбины.

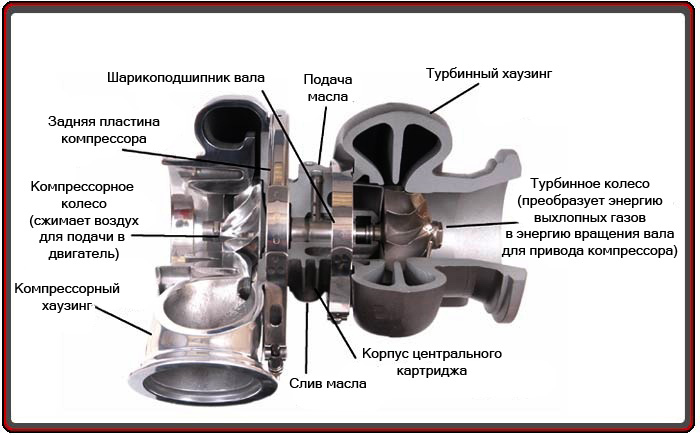

Ниже приведена схема внутреннего устройства турбокомпрессора:



В зависимости от конкретного мотора и его компоновки под капотом, турбокомпрессор может иметь дополнительные встроенные элементы, такие как Wastegate и Blow-Off. Рассмотрим их подробнее:

Blow-off
Блоуофф (перепускной клапан) - это устройство установленное в воздушной системе между выходом из компрессора и дроссельной заслонкой с целью не допустить выход компрессора на режим surge. В моменты, когда дроссель резко закрывается, скорость потока и расход воздуха в системе резко падает, при этом турбина еще некоторое время продолжает вращаться по инерции со скоростью не соответствующей новому упавшему расходу воздуха. Это вызывает циклические скачки давления за компрессором и слышимый характерный звук прорывающегося через компрессор воздуха. Surge со временем приводит к выходу из строя опорных подшипников турбины, ввиду значительной нагрузки на них в этих переходных режимах. БлоуОфф использует комбинацию давлений в коллекторе и установленной в нем пружины чтобы определить момент закрытия дросселя. В случае резкого закрытия дросселя блоуофф сбрасывает в атмосферу возникающий в воздушном тракте избыток давления и тем самым спасает турбокомпрессор от повреждения.

Wastegate:
Представляет собой механический клапан установленный на турбинной части или на выпускном коллекторе и обеспечивающий контроль за создаваемым турбокомпрессором давлением. Некоторые дизельные моторы используют турбины без вейстгейтов. Тем не менее, подавляющее большинство бензиновых моторов обязательно требуют его наличия. Основной задачей вейстгейта является обеспечивать выхлопным газам возможность выхода из системы в обход турбины. Пуская часть газов в обход турбины, мы контролируем количество энергии газов, которое уходит через вал на компрессор и, тем самым, управляем давлением наддува, создаваемым компрессором. Как правило, вейстгейт использует давление наддува и давление встроенной пружины, что бы контролировать обходной поток выхлопных газов.

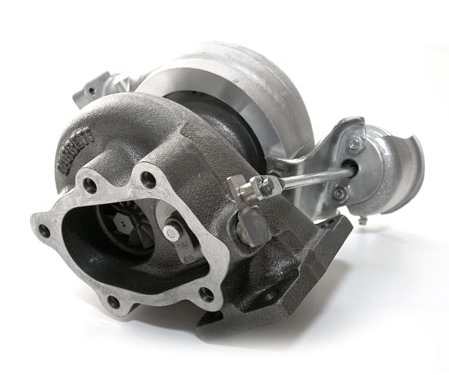

Встроенный вейстгейт состоит из заслонки, встроенной в турбинный хаузинг (улитку), пневматического актуатора, и тяги от актуатора к заслонке.

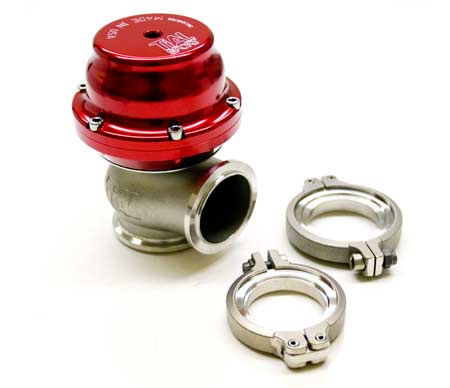

Внешний гейт представляет собой клапан, устанавливаемый на выпускной коллектор до турбины. Преимуществом внешнего гейта является то, что сбрасываемый им обходной поток может быть возвращен в выхлопную систему далеко от выхода из турбины или вообще сброшен в атмосферу на спортивных автомобилях. Все это ведет к улучшению прохождения газов через турбину ввиду отсутствия разнонаправленных потоков в компактном объеме турбинного хаузинга.



Водяное и масляное обеспечение:
Шарикоподшипниковые турбины Garrett требуют значительно меньше масла чем втулочные аналоги. Поэтому установка маслянного рестриктора на входе в турбину крайне рекомендована, если давление масла в вашей системе превышает 4 атм. Слив масла должен быть заведен в поддон выше уровня масла. Поскольку слив масла из турбины происходит естественным путем под действием гравитации, крайне важно, чтобы центральный картридж турбины был ориентирован сливом масла вниз.

Частой причиной выхода из строя турбин является закоксовка маслом в центральном картридже. Быстрая остановка мотора после больших продолжительных нагрузок ведет к теплообмену между турбиной и нагретым выпускным коллектором, что в отсутствии притока свежего масла и поступления холодного воздуха в компрессор ведет к общему перегреву картриджа и закоксовке имеющегося в нем масла.

Для минимизации этого эффекта турбины снабдили водяным охлаждением. Водные шланги обеспечивают эффект сифона снижая температуру в центральном картридже даже после остановки двигателя, когда нет принудительной циркуляции воды. Желательно также обеспечить минимум неравномерности по вертикали линии подачи воды, а также несколько развернуть центральный картридж вокруг оси турбины на угол до 25 градусов.

Выбор турбины.

Правильный подбор турбины является ключевым моментом в постройке турбомотора и основан на многих вводных данных. Самым основным фактом выбора является требуемая от мотора мощность. Важно также выбирать эту цифру максимально реалистично для вашего мотора. Поскольку мощность мотора зависит от количества топливовоздушной смеси, которая через него проходит за единицу времени, определив целевую мощность, мы приступим к выбору турбины способной обеспечить необходимый для этой мощности поток воздуха.

Другим крайне важным фактором выбора турбины является скорость ее выхода на наддув и минимальные обороты двигателя, на которых это происходит. Меньшая турбина или меньший горячий хаузинг позволяют улучшить эти показатели, но максимальная мощность при этом будет снижена. Тем не менее, за счет большего рабочего диапазона работы двигателя и быстрого выхода турбины на наддув при открытии дросселя в целом результат может быть значительно лучше, чем при использовании большей турбины с большой пиковой мощностью, но в узком верхнем диапазоне работы мотора.

Втулочные и шарикоподшипниковые турбины.

Втулочные турбины были самыми распространенными в течение долгого времени, тем не менее, новые и более эффективные шарикоподшипниковые турбины используются все чаще. Шарикоподшипниковые турбины появились как результат работы Garrett Motorsport во многих гоночных сериях.

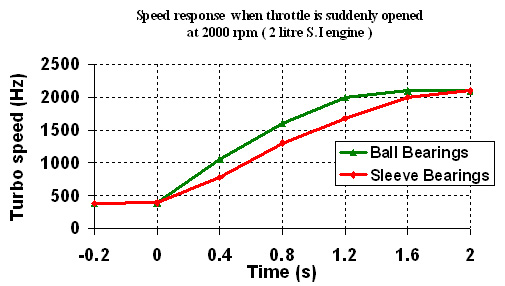

Отзывчивость турбины на дроссель в значительной степени зависит от конструкции центрального картриджа. Шарикоподшипниковые турбины Garrett обеспечивают на 15% более быстрый выход на наддув относительно их втулочных аналогов, снижая эффект турбо-ямы и приближая ощущение от турбо-мотора к атмосферному большеобъемнику.



Шарикоподшипниковые турбины также требуют значительно меньшего потока масла через картридж для смазки подшипников. Это снижает вероятность утечек масла через сальники. Такие турбины менее требовательны к качеству масла и менее склонны к закоксовке после глушения двигателя.

Часть 2.

Термин Trim.

Trim это общепринятый термин, используемый при описании турбинного или компрессорного колеса турбины. Например, вы часто могли слышать фразу "У меня стоит турбина GT2871R с 56 Trim". Так что же это такое? Trim это величина, показывающая соотношение между индюсером (inducer) и эксдюсером (exducer) турбинного или компрессорного колеса. Еще более точно, это соотношение их площадей.

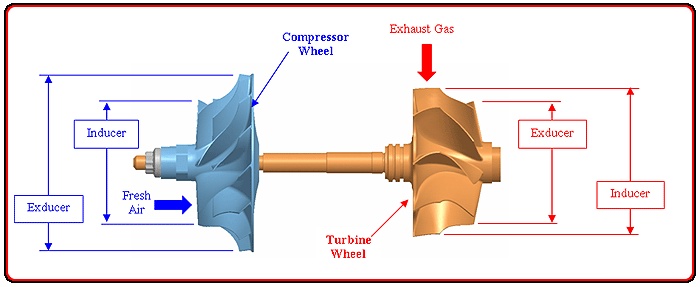

Диаметр индюсера - это диаметр колеса крыльчатки в той ее части, где воздух входит в крыльчатку, а эксдюсер это диаметр колеса, где воздух из него выходит.

Конструкция турбины такова, что индюсер компрессорного колеса меньше чем его эксдюсер, а турбинного - наоборот:



Например:
Турбина GT2871R (Garrett part number 743347-2) имеет компрессорное колесо с:
Диаметр индюсера: 53.1мм
Диаметр эксдюсера: 71.0мм

Таким образом Trim для него будет:



Trim крыльчатки, как компрессора, так и турбины напрямую влияет на ее производительность. Чем больше величина trim тем, как правило, больший поток воздуха может пройти через крыльчатку.

Понятие A/R хаузинга

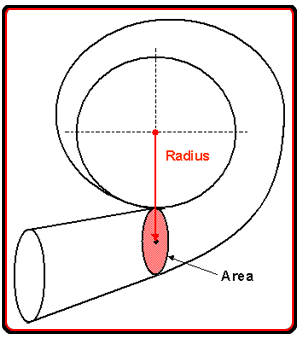

A/R (Area/Radius) описывает геометрическую характеристику компрессорного или турбинного хаузинга. Технически A/R означает отношение сечения канала хаузинга, деленное на расстояние от центра вала до центра этого сечения:



Значение A/R имеет разное влияние на производительность турбинной части и компрессорной.

A/R компрессора практически не влияет на его производительность. Как правило, хаузинги с большим A/R применяются для оптимизации отдачи в приложениях с малым наддувом, а хаузинги с меньшим A/R компрессора используются для больших значений наддува.

A/R турбины, наоборот, значительно влияет на ее производительность, определяя ее способность пропустить тот или иной поток воздуха. Использование меньшего A/R увеличивает скорость потока в турбинном хаузинге, приходящего на турбинное колесо. Это дает возможность увеличить отдачу турбины на низких нагрузках, приводит к более быстрому отклику на дроссель и снижает значение минимальных оборотов двигателя, требуемых для выхода турбины на рабочий наддув. Тем не менее, меньший A/R приводит к тому, что газ попадает на крыльчатку практически по касательной, что уменьшает максимальный поток газа который турбинное колесо способно пропустить. Это также увеличивает подпор газа перед турбиной, ухудшает продувку мотора на высоких оборотах, повышает EGT и как результат всего этого снижает максимальную пиковую мощность.

При выборе конкретного хаузинга для вашего мотора, в любом случае приходится идти на компромисс балансируя между ранним наддувом и пиковой мощностью. Также надо учитывать внутреннюю конструкцию хаузинга. Далекая от оптимальной форма канала, неточности литья, возможные переходы с прямоугольного сечения на круглое - все это, в определенной, мере влияет на эффективность горячего хаузинга. Опытным путем установлено что, например, турбинные хаузинги TiAL с круглым входом имеют лучшую аэродинамику и при том же A/R обеспечивают лучшую продувку на верхах по сравнению с традиционными чугунными хаузингами с прямоугольным входом.



Также при выборе A/R следует принимать во внимание эффективность всего выпускного тракта после турбины. Использование прямоточных выхлопных систем большого сечения позволяет использовать чуть меньший А/Р турбины и при той же пиковой мощности получить более ранний выход на наддув.

Виды выпускных коллекторов и их влияние

В основном все турбоколлекторы делятся на два типа: литые log-style и трубные сварные:




Дизайн турбоколлектора довольно сложный процесс т.к. очень много факторов должно быть принято во внимание. Ниже приведены общие советы для достижения максимальной производительности:

- Старайтесь использовать максимально возможный радиус поворотов, т.к. как каждый крутой изгиб ранера поглощает часть полезной энергии потоков газа.
- Добивайтесь равной длины ранеров для избежания перекрестного наложения выхлопных импульсов.
- Избегайте резких изменений сечения
- В сводах ранеров избегайте резких углов для сохранения направления и скорости потока
- Для лучшей отзывчивости турбины избегайте больших объемов коллектора, для большей пиковой мощности, наоборот, может быть использован больший объем коллектора
- Оптимально выбирайте длину ранеров и объем коллектора в зависимости от объема мотора и диапазона оборотов на которых необходимо получить наилучшую отдачу

Литые коллектора чаще всего применяются в заводских гражданских компоновках, в то время как сварные трубные коллекторы чаще применяются в спортивных вариантах моторов. Оба вида имеют свои достоинства и недостатки.

Литые коллекторы обычно весьма компактны и более дешевы при массовом производстве.

Трубные коллекторы могут быть изготовлены в малых сериях или единичных экземплярах для конкретного случая и не требуют такой сложной предварительной организации производства как литые. Правильно разработанный и изготовленный трубный коллектор обеспечивает длительный срок эксплуатации и значительное улучшение производительности по сравнению с литым log-style коллектором.

Твинскрольные коллекторы

Твинскольный коллектор может быть как литым так и сварным трубным и используется в паре с соответствующим твинскольным турбинным хаузингом.




Назначение такой конструкции в разделении цилиндров, чьи рабочие циклы могут пересекаться между собой и для лучшего использования выхлопного импульса каждого цилиндра.

Например, на 4-х цилиндровом моторе с порядком работы цилиндров 1-3-4-2, цилиндр #1 начинает свою фазу выпуска пока еще не закончена выпускная фаза в цилиндре #2, и его выпускной клапан открыт, а в зависимости от величины перекрытия, в этот момент может быть открыт и впускной клапан цилиндра #2. В нетвинскрольном коллекторе импульс высокого давления из цилиндра #1, попав в коллектор, сбивает течение потока цилиндра #2 не позволяя ему хорошо продуться в своей начальной стадии впуска. Также при этом, сам поток из цилиндра #1 теряет часть своей энергии.

Правильной компоновкой твинскрольного коллектора, в данном случае, будет сгруппировать цилиндры #1 и #4 в одной половине коллектора, а цилиндры #2 и #3 - в другой.

Пример твинскрольного турбинного хаузинга:



Более эффективное использование энергии выхлопных газов в твинскрольных системах ведет к улучшению отзывчивости турбины на малых оборотах и большей мощности на больших.

Степень сжатия турбомоторов.

Прежде чем приступить к обсуждению степени сжатия и давлению наддува, важно понять, что такое кнок или детонация. Детонация - это опасный процесс, вызванный спонтанным быстротекущим сгоранием топливовоздушной смеси в цилиндрах. Этот процесс вызывает резкие и большие по величине всплески давления в камере сгорания ведущие со временем к механическому разрушению поршневой группы и износу вкладышей.

Основными факторами, вызывающими детонацию являются:

- Естественная склонность самого мотора к детонации. Поскольку все моторы имеют свои конструкционные особенности, нет простого и однозначного ответа как лучше. Форма камеры сгорания, расположение в ней свечи зажигания, диаметр цилиндра и степень сжатия, качество распыла топлива - все это влияет на склонность или, наоборот, устойчивость конкретного мотора к детонации.

- Внешние условия. В турбомоторах параметры всасываемого турбиной воздуха, его температура и влажность, а также параметры воздуха, который попадает в цилиндры после турбины, влияют на склонность к детонации. Чем выше наддув, тем больше температура воздуха, поступающего в цилиндры, и тем больше вероятность возникновения детонации. Интеркулер с хорошей эффективностью охлаждения сжатого воздуха значительно помогает в борьбе с детонацией.
- Октановое число топлива. Октан - это величина показывающая стойкость топлива к возникновению детонации. Октан типовых гражданских бензинов находится в диапазоне 92-98 единиц. Специальные спортивные виды топлива имеют октан 100-120 и выше единиц. Чем выше октан, тем более стойким является топливо к возникновению детонации.
- Настройки блока управления. Угол зажигания и соотношение воздух/топливо значительным образом влияет на склонность или устойчивость мотора к детонации в различных режимах.

Теперь, когда мы разобрались с общими факторами связанными с детонацией, поговорим о степени сжатия. Степень сжатия (СЖ) определена как:



Где: CR - степень сжатия
Vd - объем цилиндра
Vcv - объем камеры сгорания



СЖ заводских моторов будет разной для атмосферного и турбомотора. Например стоковый мотор Honda S2000 имеет СЖ равную 11.1:1, в то время как турбомотор Subaru WRX имеет СЖ 8.8:1.

Существует много факторов влияющих на максимально допустимую СЖ. Нет одного простого ответа какой она должна быть. В общем случае, СЖ должна быть выбрана максимально возможной для предотвращения детонации, с одной стороны, и обеспечения максимального КПД двигателя, с другой. Факторами влияющими на выбор СЖ в каждом конкретном случае являются: октановое число применяемого топлива, давление наддува, температура воздуха в предполагаемых режимах эксплуатации, форма камеры сгорания, фазы клапанного механизма и противодавление в коллекторе.
Многие современные атмосферные моторы имеют хороший дизайн камеры сгорания и большую стойкость к детонации, что при правильной настройке блока управления позволяет устанавливать на них турбонаддув не меняя заводскую степень сжатия.

Обычной практикой при турбировании атмосферных моторов является увеличение мощности на 60-100% относительно заводской. Тем не менее, для значительных значений наддува требуется уменьшение заводской СЖ.

AFR или соотношение воздух/топливо.

При обсуждении вопроса настройки двигателя, выбранный AFR, наверное, наиболее часто встречающийся вопрос. Правильный AFR имеет крайне высокое влияние на общую производительность и надежность мотора и его компонентов.
AFR определен как соотношение количества воздуха зашедшего в цилиндр к количеству зашедшего в него топлива. Стехиометрическая смесь это смесь при которой происходит полное сгорание топлива. Для бензиновых двигателей стехиометрией является соотношение 14.7:1. Это означает что на каждую часть топлива приходится 14.7 частей воздуха.

Что означают понятия "бедная" и "богатая" смесь? Более низкие значения AFR означают меньшее количество воздуха относительно топлива и такая смесь называется богатой. Аналогично, большие значения AFR означают больше воздуха относительно топлива и называются бедной смесью.

Например:
15.0:1 = бедная
14.7:1 = стехиометрическая
13.0:1 = богатая

Бедная смесь ведет к повышению температуры горения смеси. Богатая - наоборот. В основном атмосферные моторы достигают максимальной отдачи на смеси, несколько богаче стехиометрии. На практике ее держат в диапазоне 12:1...13:1 для дополнительного охлаждения. Это хороший AFR для атмосферного мотора, но он может в некоторых случаях быть крайне опасным в случае с турбомотором. Более богатая смесь снижает температуру в камере сгорания и повышает стойкость к детонации, а также снижает температуру выхлопных газов и увеличивает срок службы турбины и коллектора.

Реально при настройке существует три способа борьбы с детонацией:
- уменьшение давление наддува
- обогащение смеси
- использование более позднего зажигания.

Задачей настройщика является поиск наилучшего баланса этих трех параметров для получения максимальной отдачи и ресурса турбомотора.


Часть 3.

Эта и следующая часть будут несколько сложнее первых двух, в них мы рассмотрим составляющие компрессорной карты, как оценить "соотношение давлений" и массовый расход воздуха вашего двигателя, а так же как рисовать точки на компрессорной карте для правильно подбора турбокомпрессора.
И...положите рядом с собой калькулятор - он вам понадобится при изучении этой и следующей статьи (IMG:style_emoticons/default/smile.gif)

Для начала обозначим и разъясним некоторые термины, с которыми нам придется столкнуться в этой статье:

Понятие абсолютного и относительного давления.

Под абсолютным давлением мы будем понимать давление относительно полного вакуума. Соответственно оно может быть только больше или равным нулю. На Земле на уровне моря оно принято равным одной атмосфере или 1атм.

Под относительным давлением мы будем понимать давление относительно атмосферного. Соответственно оно может быть как положительным так и отрицательным, в зависимости от того больше или меньше оно чем атмосферное.

Давайте рассмотрим их на примере давления во впускном коллекторе двигателя. Все наверняка видели в своей жизни приборы показывающие наддув. Такие приборы показывают именно относительно давление. На двигателе, работающем на холостом ходу, они показывают разряжение -0.65..-0.75атм. На наддуве мы можем видеть значения 1.0...2.0 и выше атмосфер. Всё это значения относительного давления. Абсолютные значения будут всегда на 1.0 больше, поскольку мы должны добавить одну атмосферу атмосферного давления, относительно которой прибор и показывает свои значения.
Т.е. на ХХ абсолютное давление будет равно +0.25..+0.35, а на наддуве, соответственно 2.0..3.0.

Составляющие компрессорной карты

Компрессорная карта это график, описывающий конкретные характеристики компрессора в различных режимах его работы. Среди этих характеристик мы разберем: эффективность компрессора, диапазон массового расхода воздуха, возможности работы на разных давлениях наддува, а так же скорость вращения вала турбины.

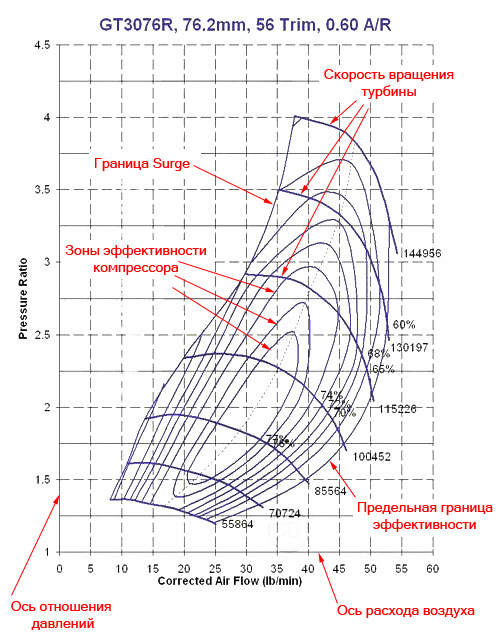

Ниже приведена типичная компрессорная карта с названиями ее составляющих.



Рассмотрим их по порядку:

По вертикальной оси у нас расположен Pressure Ratio, или "соотношение давлений", величина, описываемая как отношение абсолютного давления на выходе из компрессора к абсолютному давлению на его входе:

PR = Pcr/Pin

Где:
PR - соотношение давлений
Pcr - абсолютное давление на выходе компрессора
Pin - абсолютное давление на входе компрессора

*Очень грубо говоря эта величина просто показывает во сколько раз компрессор сжал воздух.

Как рассчитать Pressure Ratio: К примеру мы хотим рассмотреть ситуацию работы компрессора при 0.7 атм наддува в коллекторе. Для начала вспомним что "наддув" это относительное давление, а мы везде оперируем только абсолютным. Поэтому сразу добавляем к нему 1.0 атмосферного давления и дальше имеем в виду что у нас 1.7атм абсолютного давления в коллекторе

. В нашем случае, при нормальном атмосферном давлении на входе в турбину, соотношение давлений будет таким:

PR = Pcr/Pin = 1.7/1.0 = 1.7

Но на самом деле все несколько сложнее. В виду наличия в системе воздушного фильтра давление на входе в компрессор, как правило, несколько меньше атмосферного. В зависимости от размера и качества фильтра оно может быть меньше на 0.02-0.10атм. Допустим у нас оно меньше атмосферного на 0.05атм.

Тогда наша формула приобретет следующий вид:

PR = 1.7/(1.0-0.05) = 1.7 / 0.95 = 1.79

Повторим еще раз - для вычисления Pressure Ratio нам надо знать наддув для которого мы его считаем и разряжение на впуске перед компрессором. После этого

PR = (1.0 + давление на выходе компрессора) / (1.0 - разряжение на впуске)

В случае спортивной машины без воздушного фильтра, мы можем принять наш делитель всегда равным единице и просто считать PR = 1 + ДавлениеНаВыходе.

Air Flow или расход воздуха

По горизонтальной оси у нас расположен "массовый расход воздуха".

Это величина, показывающая, массу воздуха, проходящую за единицу времени через компрессор и, соответственно, дальше через двигатель. Исторически это величина на компрессорных картах выражается в lb/min или по-русски в фунтах воздуха за минуту времени. Фунт это 0.45кг, а минута это 60 секунд (IMG:style_emoticons/default/smile.gif)

Поскольку, как мы уже проходили, мощность двигателя напрямую зависит от количества топливо-воздушной смеси которая проходит через него, массовый расход, это, одна из главных характеристик которую мы можем получить, изучая компрессорную карту. При прохождении через мотор 1 фунта воздуха в минуту, современные моторы вырабатывает в среднем 9-11 лошадиных сил мощности. Соответственно даже беглый взгляд на компрессорную карту может нам сказать, на какую потенциальную мощность мы можем рассчитывать с этой турбиной. На приведенном выше примере, область работы компрессора заканчивается примерно на 52 фунтах, соответственно эту турбину грубо можно сразу оценить на 500лс.

Граница Surge

Граница Surge это крайняя левая линия компрессорной карты. Работа компрессора левее этой границы, т.е. за пределами обозначенной компрессорной картой, связанна с нестабильностью воздушного потока, всплесками и провалами наддува. Длительная работа компрессора в таком режиме приводит к преждевременному выходу его из строя в виду большой переменной нагрузки на подшипники и крыльчатку компрессора.



Турбина может попасть в режим Surge в одном из двух случаев.

Первый самый распространенный - при резком закрытии дросселя, когда массовый расход воздуха через мотор резко падает, но турбина все еще вращается достаточно быстро. Это мгновенно перебрасывает нас влево по компрессорной карте в зону Surge. Но быстрое срабатывание Blow Off клапана восстанавливает расход воздуха через турбины, выпуская избыток надутого воздуха в атмосферу.

Второй случай - возникновение Surge на режиме полной нагрузки, обычно на низких оборотах, когда турбина только начинает выходить на наддув. Он значительно более опасен, поскольку может продолжаться относительно долго, особенно на высоких передачах. Как правило, это связанно со слишком большой скоростью вращения турбины и большом создаваемом давлении в компрессоре, при относительно малом общем расходе воздуха через мотор. Обычно наблюдается на гибридах с маленькой горячей частью, маленьким A/R горячей части и большой компрессорной частью.

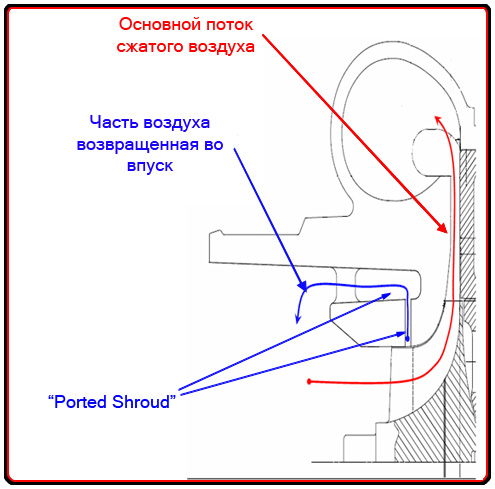

Еще одним способом, помогающим снизить вероятность попадания компрессора в зону Surge является использование компрессорного хаузинга с так называемым "Ported Shroud". Фактически это обводные воздушные каналы, встроенные в компрессорный хаузинг:



Благодаря этим каналам удается сместить границу Surge левее по компрессорной карте, за счет того что часть воздуха может выйти из компрессора назад во впуск. Это позволяет при прочих равных использовать больший компрессор на меньшей турбинной части без возникновения эффекта Surge. Ниже приведено сравнение двух компрессорных карт: с обычным компрессорным хаузингом и со встроенными обводными каналами:



Видно, что есть довольно значительная область карты красного цвета, которая является рабочей для турбины с портированным компрессорным хаузингом, но при этом находится левее границы Surge карты синего цвета, соответствующей обычному хаузингу.

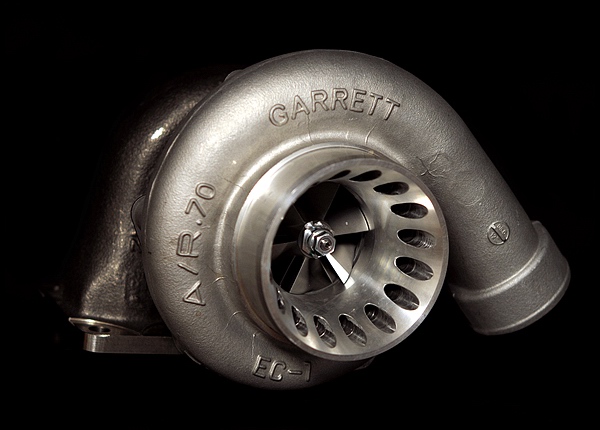

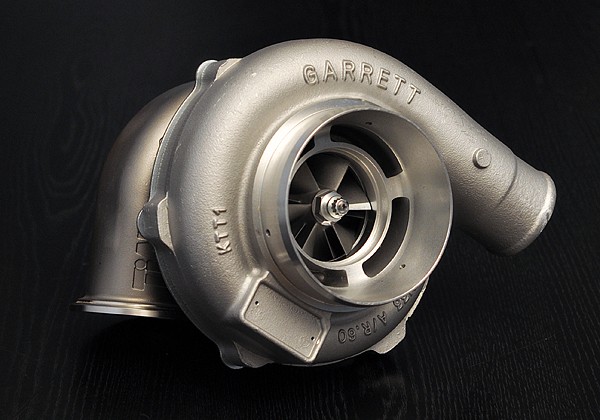

Как это выглядит в реальной жизни? Ниже приведено фото двух турбин 30й серии, первая 3071 без "Ported Shroud", вторая 3076 с заводским "Ported Shroud"

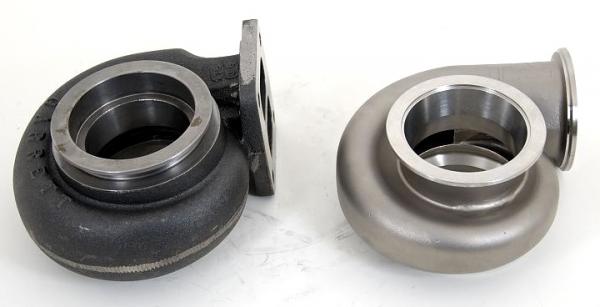

Так же бывает возможность доработки заводского компрессорного хаузинга под "Ported Shroud", если с завода он не был изготовлен. Например в случае GT3582R это выглядит так:



Посмотрим еще раз на нашу компрессорную карту и рассмотрим последние три составляющих:
"Предельная граница эффективности", "Зоны эффективности компрессора" и "Скорость вращения турбины"



Предельная граница эффективности компрессора

Как линия Surge ограничивает карту слева, так граница эффективности ограничивает ее справа. Garrett на своих картах указывает область работы компрессора до 60-58% эффективности. Все, что находится правее этой границы, будет иметь эффективность ниже 58% и использование компрессора в этой области теряет смысл. За этим пределом начинается неоправданно большой нагрев сжимаемого компрессором воздуха, а скорость вращения турбины выходит за допускаемые производителем значения.

Зоны эффективности компрессора

Мы видим концентрические замкнутые линии, расходящиеся из центральной области карты. Возле каждой такой линии подписано значение эффективности компрессора внутри области очерченной этой линией. Самая маленькая область в центральной части соответствует максимально возможной эффективности компрессора. По мере удаления от центра мы будем попадать в области все меньшей и меньшей эффективности пока не упремся либо в предел по Surge слева, либо в предел по производительности справа.

Скорость вращения турбины

Линии, обозначенные на карте как "скорость вращения турбины", показывают с какой скоростью будет вращаться вал турбины в этой области. Значения выражаются в оборотах вала за минуту времени. С ростом скорости вращения турбины у нас увеличивается давление и/или расход воздуха через компрессор. Как видно, эти линии начинают сходиться в области границы зоны эффективности и, как уже было сказано выше, за пределами этой области скорость вращения турбины быстро увеличивается за пределы допустимого.

На этом мы заканчиваем рассмотрение компрессорной карты и теперь, понимая что на ней изображено, в следующей главе мы перейдем к изучению процесса подбора турбины под конкретный мотор.
