Установка датчика уровня омывайки!, Полный фотоотчет и обсуждение!!! Опции

[Titus]

Датчик Холла © by SSh вне конкуренции, это безусловно (IMG:style_emoticons/default/smile.gif)
Но, чем больше вариантов - тем лучше (IMG:style_emoticons/default/wink.gif)

[haris]

Сегодня выработал, наконец, всю омывайку (ох и вонючая же попалась! (IMG:style_emoticons/default/angry.gif) ) и стал замерять уровень, при котором идет сработка. Вышло что-то около двух литров. Надо будет пониже опустить датчик, но это уже после снятия бампера сделаю,если все-таки дойдут руки до фар и их омывателя.
Кстати, Сергей, ты был прав насчет пограничной сработки датчика - реально не айс! Я вот что подумал, а можно же туда сделать какую-нибудь задержку секунд на 30? Присматривался к его режиму работы - 30 секунд вполне достаточно будет. Скажем, пошел сигнал, но задержка не дает включиться лампочке. Если в течение этих 30 секунд сигнал не пропал, то включается питание лампочки, а если пропал, то отсчет начинается по новой при следующем сигнале. Что скажешь?

[SSh]

Можно на 2-х датчиках. Нижний подает сигнал на включение, верхний - на выключение. Зона между ними как-бы компенсирует колебания жидкости. Можно на R-S триггере, нижний датчик на S, верхний - на R. Светодиод - к прямому выходу (Q). Но, в принципе, можно и так использовать - как только лампочка начала хаотично мигать - пора доливать омывайку.

[NeWT]

Блин, скока же всего в Лансер забыли поставить!!! (IMG:style_emoticons/default/ohmy.gif)

[DiMa]

Хочу поставить в Lancer IX, датчик уровня жидкости стеклоомывателя от Carisma (MR911028 MR154427) может кто знает есть ли место в бачке под их установку?

[Titus]

Nedavnij, думаю, что, если там нашлось место под жигулевский, то под такой уж точно будет место (IMG:style_emoticons/default/smile.gif) Разве что, может быть придется чуть позаниматься слесарными работами (IMG:style_emoticons/default/wink.gif)

[SYL]

Блин, скока же всего в Лансер забыли поставить!!! (IMG:style_emoticons/default/ohmy.gif)

Такое чудо у всех, или тока у избранных? (IMG:style_emoticons/default/dry.gif)

[NeWT]

Такое чудо у всех, или тока у избранных? (IMG:style_emoticons/default/dry.gif)

Это моя обычная панель 2.0 просвеченная фонариком.

[SSh]

Я вот что подумал, а можно же туда сделать какую-нибудь задержку секунд на 30

Для организации задержки включения лампочки (светодиода) можно использовать узел выложенный в теме про евросвет. Потребуются лишь небольшие изменения, верхний по схеме вывод резистора отключаем от напряжения питания и подключаем на выход датчика Холла. Сейчас там задержка где-то секунд 5, для увеличения надо увеличить ёмкость конденсатора...
http://forum.amadeus-project.com/index.php...ost&p=31249

[haris]

Для организации задержки включения лампочки (светодиода) можно использовать узел выложенный в теме про евросвет.

Мои мысли читаешь! (IMG:style_emoticons/default/wink.gif) Я уже как раз подумывал об этом... (IMG:style_emoticons/default/rolleyes.gif)
Вот доделаю "евросвет" и займусь...

[NeWT]

А ещё в теме про ходовые огни от Проспорта (IMG:style_emoticons/default/smile.gif) Существует такая деталь как реле заднего стеклоочистителя от ВАЗ 08-09. Это реле с задержкой выключения на ~5сек. При помощи перепаивания конденсатора и резистора (искать в инете) задержка отключения регулируется.

[Mihail V]

Что означает "зеленая машинко"? Масленка, она же есть на тахометре? Или это уровень? Зеленая "АКБ" что ли или что это за значек?

[SSh]

А на включение тоже есть задержка?
В принципе любое реле можно превратить в "реле с задержкой", надо просто зашунтировать катушку конденсатором достаточной ёмкости. Особенно хорошо будут работать реле с высокоомной обмоткой. Питание надо подавать через токоограничительный резистор естественно, чтобы при полностью разряженном конденсаторе по цепям не текли слишком большие токи.

[Titus]

Зеленая "АКБ" что ли или что это за значек?

Это индикатор уровня омывайки (IMG:style_emoticons/default/wink.gif)

[NeWT]

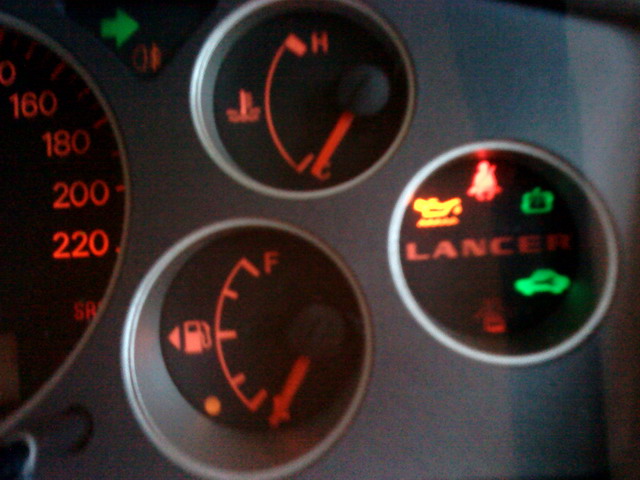

По часовой стрелке (как я думаю):
1) Что-то связано с ОЖ, толи уровень, толи давление, толи температура.
2) Непристёгнуты ремни.
3) Низкий уровень омывайки.
4) Ключ в замке.
5) Открыты двери.
Не, на ВАЗе реле заднего стеклоочистителя без задержки на включение, только на выключение. Кстати, при помощи реле с задержкой на включение (хотя б на 30с - 1мин) можно установленный датчик уровня омывайки, что в начале темы, доработать до немигающей лампочки во время того, когда машина прыгает и жидкость на грани срабатывания поплавка. Т. е. типа чтобы лампочка загорелась, надо обязательно чтобы поплавок продержался на замкнутом ключе 30-60с.

[SSh]

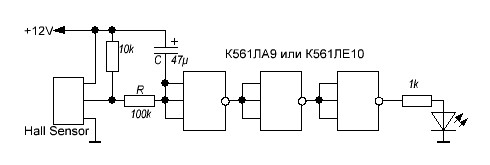

Вот, полностью рабочая схема датчика уровня с задержкой, время которой легко изменить по желанию


При номиналах R и С указанных на схеме время задержки равно примерно 5...6 сек, увеличивая R до 1 МОм получим приблизительно минуту. В качестве логических элементов - любая КМОП микросхема 561 серии, имеющая в своем составе не менее 3-х элементов "НЕ" (ЛА7, ЛЕ5 и т.д).

[NeWT]

Дык эту всю схему нужно будет упихать в приборку между плюсом и диодом... Или переделать чтобы ключ в бачке размыкал не минус, а плюс. А плюс я чё-то в воду совать не хочу, но у вас тут датчик холла, тогда ладно, нормально (IMG:style_emoticons/default/smile.gif) Но я всё-таки поищу реле с задержкой на включение (IMG:style_emoticons/default/smile.gif) Или может тебе не затруднит нарисовать схемку, как превратить обычное реле в реле с задержкой на включение?

[SSh]

Задача не такая тривиальная как может показаться на первый взгляд... Дело в том, что обмотки реле обладают относительно небольшим сопротивлением и для этого надо поставить перед ней какой-нибуть ключ, желательно даже на полевике для получения разумной емкости конденсатора. Подумаю, как можно обойтись "малой кровью" (IMG:style_emoticons/default/smile.gif)

.... Черт побери, сегодня утром немного доработал выложенную выше схему, проверил, все работает. Только что захотелось еще кое-что уточнить - глянь а магнитик опять пропал (IMG:style_emoticons/default/sad.gif)

[SSh]

Окончательный вариант, вернее варианты
а. со светодиодом
б. с лампочкой

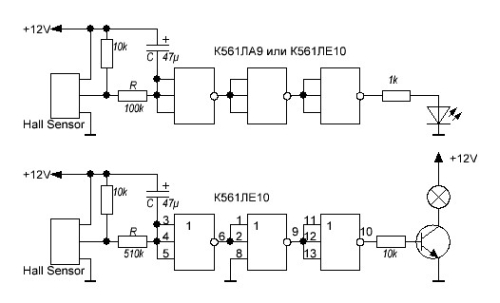

Схемы:

Фото готового девайса:

Печатная плата:
 level.zip ( 6,03 килобайт ) Кол-во скачиваний: 815


Плату просто прикручиваем к горловине бачка в нужном месте. Если нужна индикация на светодиоде, то просто не устанавливаем транзистор.

[haris]

б. с лампочкой

А транзистор-то какой?
