Подготовка АКПП к сезону, Кулер и прочая... Опции

[charly-sf]

Датчик с резьбой? Вариантов готовых тройников море - можно попробовать подобрать что-то. Или варить, у меня просто токаря знакомые и точат и варят и на машинке вышивают.. (IMG:style_emoticons/default/biggrin.gif)

Да, с резьбой. Датчик темп. воды. Есть переходники, но под патрубки радиатора. Больно большой диаметр.

[Titus]

Ну, все равно к токарю. Если токарь разумный и делать это из болванки правильной - ничего варить не придется (IMG:style_emoticons/default/wink.gif)
Мы нечто аналогичное делали под датчик давления топлива (тройник в магистраль) - ессно, там чуть другое, но принцип тот же. Сделали идеально (IMG:style_emoticons/default/smile.gif)

[charly-sf]

Ну, все равно к токарю. Если токарь разумный и делать это из болванки правильной - ничего варить не придется (IMG:style_emoticons/default/wink.gif)
Мы нечто аналогичное делали под датчик давления топлива (тройник в магистраль) - ессно, там чуть другое, но принцип тот же. Сделали идеально (IMG:style_emoticons/default/smile.gif)

А схематично в разрезе можешь изобразить?

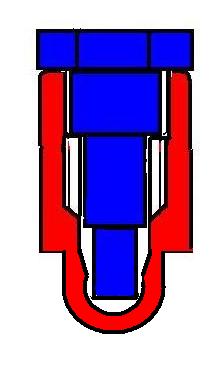

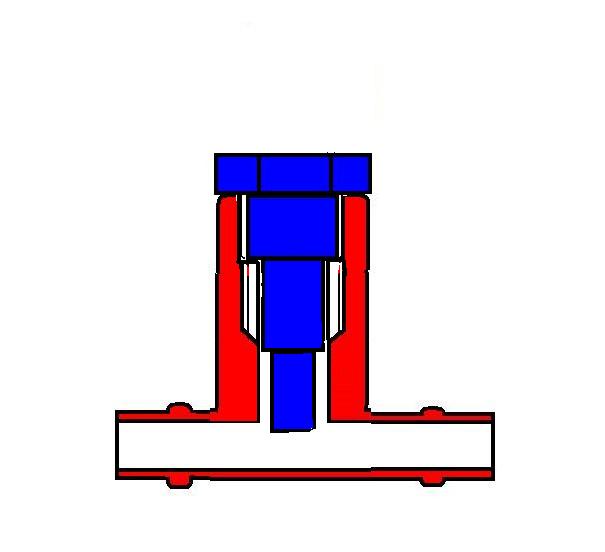

Смотри, два варианта:
1-й надо варить, 2-й можно запросто выточить.
2-й пойдёт? Или сенсор надо обязательно под проток поставить?

Прикрепленные изображения



[Titus]

Вот нечто типа второго и сделали, без всяких сварочных работ. В идеале - и не первый и не второй вариант по глубине посадки сенсора - а нечто среднее, чтобы он и не упирался в противоположную стенку и не прятался - будет наиболее четко. То есть - до середины основной магистрали чтобы он примерно доходил. Это в идеале (IMG:style_emoticons/default/wink.gif)

[Titus]

Ну и по трубкам.. С одной стороны, там давление не дикое с другой стороны - повыше, чем в топливной, особенно на холодную.. Вот в идеале было бы не буртики и хомуты сверху, а чтобы фиттинги по концам резьбовые были. Это будет самый супер (IMG:style_emoticons/default/wink.gif)

[charly-sf]

Ну и по трубкам.. С одной стороны, там давление не дикое с другой стороны - повыше, чем в топливной, особенно на холодную.. Вот в идеале было бы не буртики и хомуты сверху, а чтобы фиттинги по концам резьбовые были. Это будет самый супер (IMG:style_emoticons/default/wink.gif)

Ну, во-первых, и на радиаторе АКПП, и на доп. кулере, который я купил, соединения хомутовые, причём, простые пружинные хомуты. Смысла в фитингах нет, т.к. всё равно остальные соединения будут слабее. Поставлю болтовые хомуты.

[charly-sf]

Вот нечто типа второго и сделали, без всяких сварочных работ. В идеале - и не первый и не второй вариант по глубине посадки сенсора - а нечто среднее, чтобы он и не упирался в противоположную стенку и не прятался - будет наиболее четко. То есть - до середины основной магистрали чтобы он примерно доходил. Это в идеале (IMG:style_emoticons/default/wink.gif)

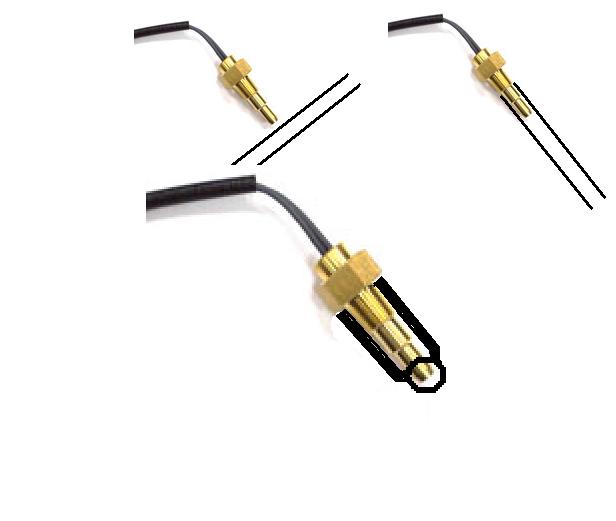

Я понял. Но внутренний диаметр трубки всего 8мм, а нижняя часть сенсора - 5мм в диаметре. Если утопить её, она закроет почти всё сечение трубки.

Прикрепленные изображения



[Titus]

Чарли, ну погоди, топить ее сильно то и не надо, именно среднее между первой и второй схемой, нарисованной чуть выше - просто, чтобы чуть сам элемент торчал поглубже и все, не надо ни сильно топить его, ни оставлять высоко. Это точится не из трубок, это точится из куска металла - "Т" образная конструкция, а сколь глубоко тебе надо утопить датчик в "ножку" этой буквы - это же легко решается, опять же, токарем (IMG:style_emoticons/default/wink.gif)
По поводу хомутов - понял.. Не буду спорить, но я бы все полностью на фиттингах сделал, как по мне - получше будет.. Именно это скоро мне тоже предстоит (IMG:style_emoticons/default/smile.gif)

[charly-sf]

Чарли, ну погоди, топить ее сильно то и не надо, именно среднее между первой и второй схемой, нарисованной чуть выше - просто, чтобы чуть сам элемент торчал поглубже и все, не надо ни сильно топить его, ни оставлять высоко. Это точится не из трубок, это точится из куска металла - "Т" образная конструкция, а сколь глубоко тебе надо утопить датчик в "ножку" этой буквы - это же легко решается, опять же, токарем (IMG:style_emoticons/default/wink.gif)

Я понял, что из куска, про трубки я к тому, что фланцы под шланги толще 10 мм не сделать, иначе шланги не налезут. Следовательно, отверстие в самом теле переходника больше 8мм не сделать. Я только этим и ограничен.

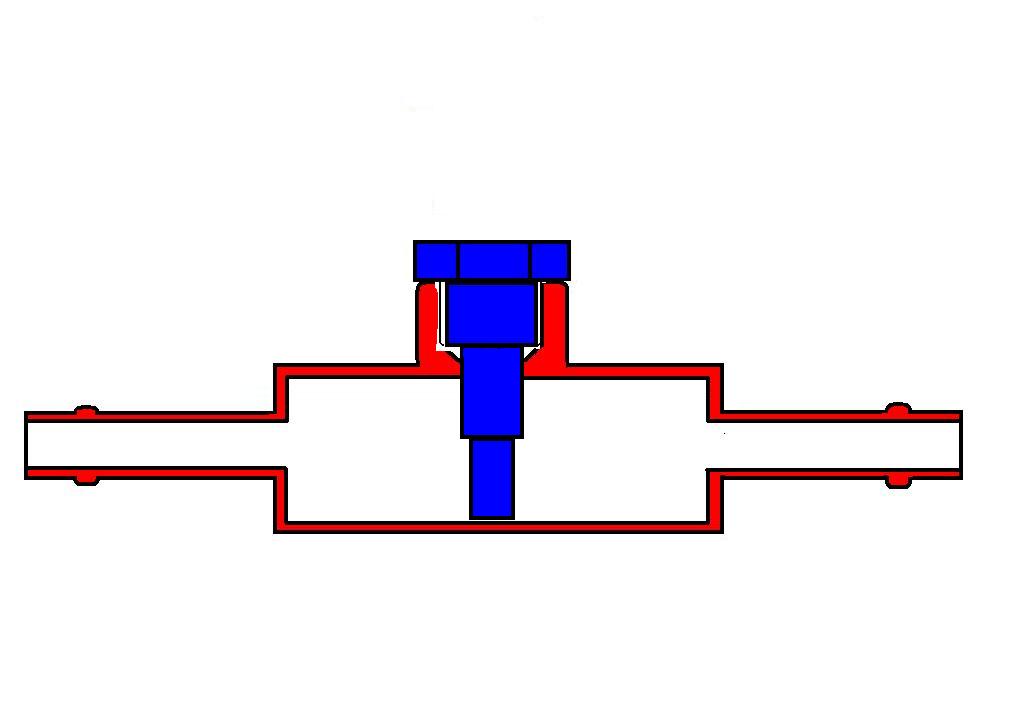

В общем, решил заказать такое: из двух половинок (по линии), затем сварить.

Прикрепленные изображения



[Titus]

Покажи токарю все это, разумный человек тебе сам скажет, как лучше.
Если пойдешь на сварку - только аргонную и очень аккуратно - окалина внутри - опасно.
Если вообще не найдешь где сделать нормально - вплоть до того, что высылай мне сендер поездом (с проводниками согласуем, есть знакомые), я тебе тут все сделаю и верну, цена копейки будет. Ну, это на крайний случай (IMG:style_emoticons/default/smile.gif)

[charly-sf]

Покажи токарю все это, разумный человек тебе сам скажет, как лучше.
Если пойдешь на сварку - только аргонную и очень аккуратно - окалина внутри - опасно.
Если вообще не найдешь где сделать нормально - вплоть до того, что высылай мне сендер поездом (с проводниками согласуем, есть знакомые), я тебе тут все сделаю и верну, цена копейки будет. Ну, это на крайний случай (IMG:style_emoticons/default/smile.gif)

Ок, понял, спасибо! (IMG:style_emoticons/default/friends.gif)
Думаю, надо из нержавейки делать? Ну, на крайняк - из простой, сверху покрасить, внутри - масло.

[Гость_alftuning_*]

температуру акпп лучше мерить в картере самой акпп, как вариант засверлится в пробку слива.

[charly-sf]

температуру акпп лучше мерить в картере самой акпп, как вариант засверлится в пробку слива.

Думал об этом, но во-первых: сенсор торчать вниз будет, а во-вторых - на пробке, по идее, магнит крепится.
Я поставлю этот переходник на шланг отвода из АКПП сразу после штуцера.

[Titus]

Чарли, если делать из стали - то пофиг из какой, внутри ничего не будет, а снаружи покрасить.
И опять же, Альф прав (IMG:style_emoticons/default/wink.gif)

[charly-sf]

И опять же, Альф прав (IMG:style_emoticons/default/wink.gif)

Ты представляешь, что будет, если оторвать торчащий из поддона сенсор? Я даже думать боюсь. И что с магнитом делать?

[Titus]

Да фиг с ним, с магнитом. А вот оторвать - угу, тут страшно.

[Yuriy_R]

Чарли,
1. а почему он должен именно вниз торчать?

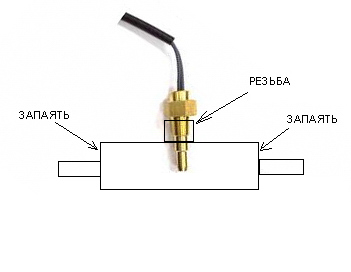

2. Берется
трубка Нерж 5см длинной,
диаметр подобрать,
запаивается с торца заглушками,
в них штуцера по диаметру трубок АКПП,
поск-ку датчик высокий можно в месте соединения припаять еще штуцерок цилиндрической формы, в нем резьбу! все.

Прикрепленные изображения



[charly-sf]

Чарли,
1. а почему он должен именно вниз торчать?
2. Берется трубка Нерж 5см длинной, диаметр подобрать, запаивается с торца заглушками, в них штуцера по диаметру трубок АКПП, поск-ку датчик высокий можно в месте соединения припаять еще штуцерок цилиндрической формы, в нем резьбу! все.

Тоже вариант. Но заглушки по диаметру тоже точить надо, тогда уж 2 половины выточить, и сварить.

[Titus]

Все равно все это сложно.

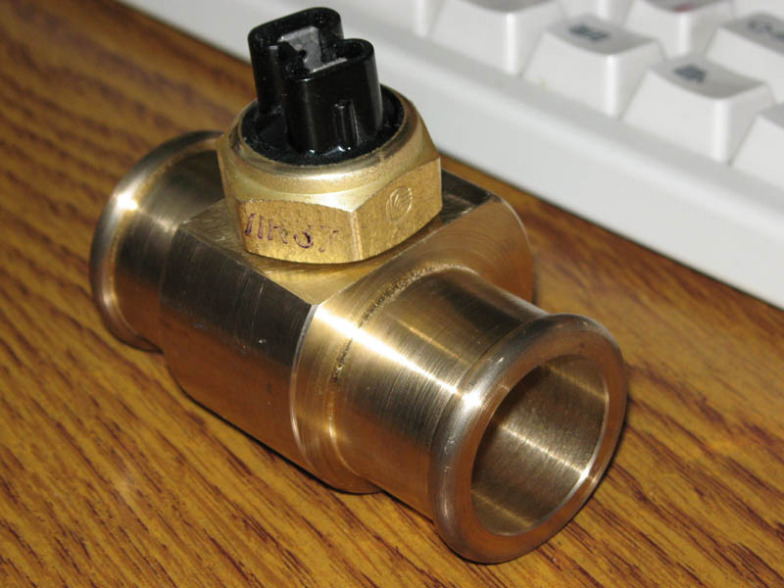

Вот примерно что-то похожее нашел, на надо там ничего варить-точить по частям, делается все это из одного куска металла (IMG:style_emoticons/default/wink.gif)

[Yuriy_R]

Хорошая работа...
