Установка стрелок приборки, Как вариант... Опции

[SSh]

Мерял я с помощью DSO Nano

(IMG:style_emoticons/default/biggrin.gif) Забуть это число... 3400 оборотов - уже 108 Гц... (IMG:style_emoticons/default/wink.gif)

[SSh]

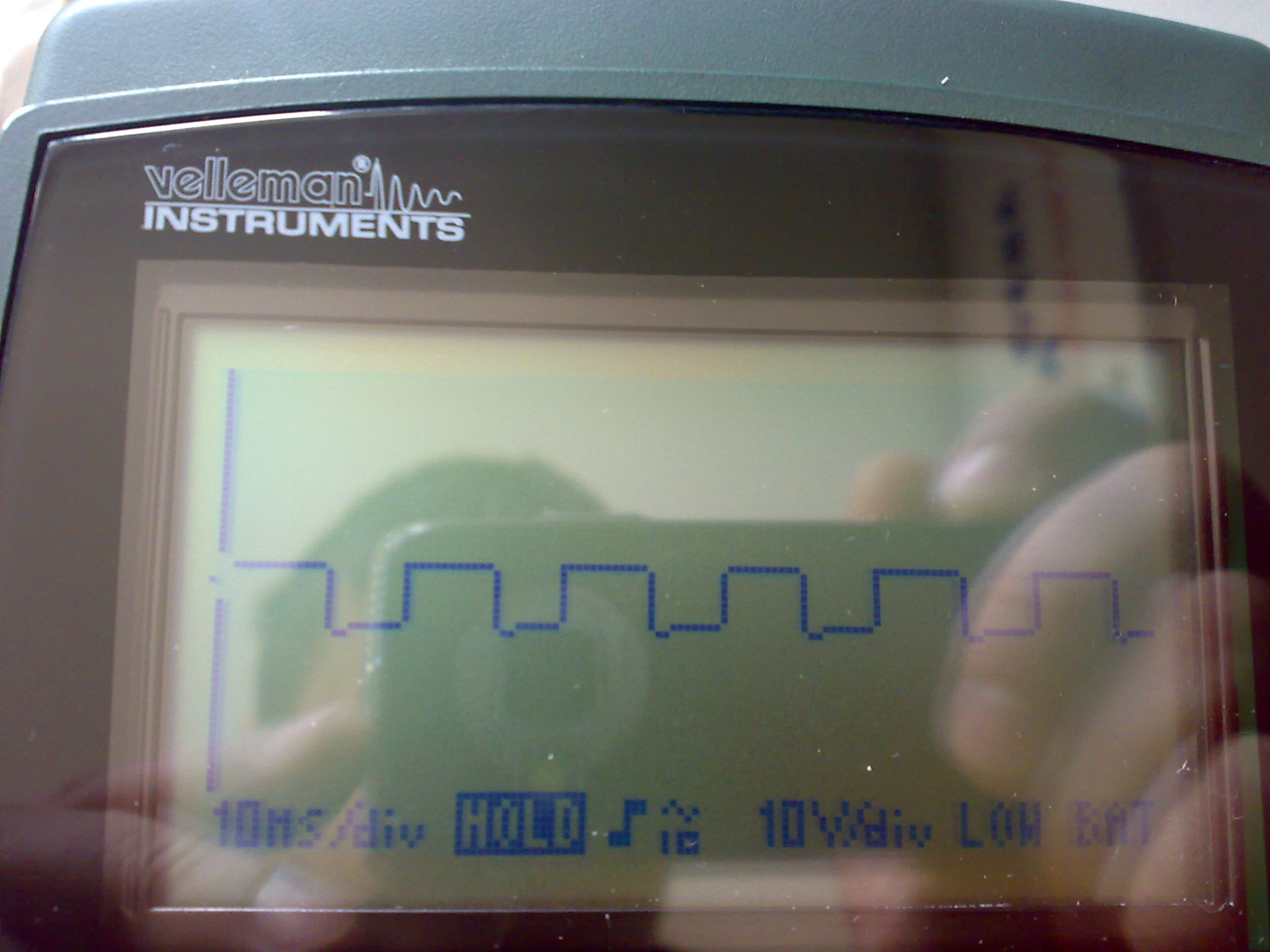

С утра померил... Батарейка генератора подсевшая, но зависимость получается прибл. такая - 32,5 Гц на каждые 1000 оборотов
Т.е. на 7000 оборотов - 227,5 Гц.

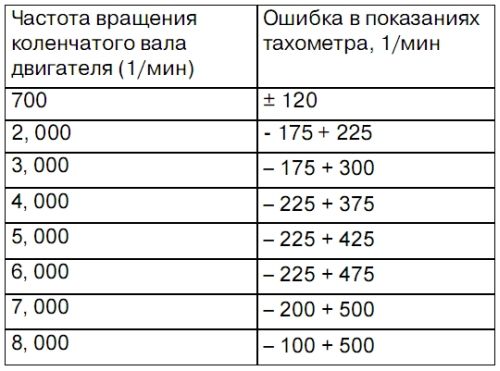

При этом надо отметить весьма большой (допустимый) разброс показаний. Согласно сервис мануалу:


Т.е. при одной и той-же входной частоте тахометр может показывать и 6800 оборотов и 7500...

[SSh]

И, вдогонку, теоретические выкладки (IMG:style_emoticons/default/smile.gif)
Что показывает тахометр? Правильно, обороты коленчатого вала двигателя. Согласно методике проверки (рус. сервис-мануал, стр. 54А-72) для проверки надо подключить внешний тахометр непосредственно к датчику частоты вращения коленвала и сравнить показания с тахометром на приборке. Отсюда делаем вывод что импульсы с датчика без всяких преобразований (по частоте) поступают на приборку. Остается выяснить - сколько импульсов на оборот выдает этот самый датчик.
Считаем: 1000 оборотов в минуту это 16,6666.... Гц. Сопоставляя с приведенными выше измерениями можно допустить, что на каждый оборот датчик выдает 2 импульса, т.е. 1000 об/мин соответствует 33,33333.... Гц.
Отсюда, частота для оборотов отсечки (7000) - 233,333 Гц (IMG:style_emoticons/default/smile.gif)

[arhip]

ну я долго в отсечке не держал, ан априборе в это время было 50мс/дел или больше, а может быть и больше, так что хз (IMG:style_emoticons/default/smile.gif)
В любом случае, в очередной раз говорю Спасибо Сергей! (IMG:style_emoticons/default/smile.gif)

[SSh]

(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/smile.gif)

[valakas_46]

Вечер добрый, извиняюсь конечно SSh но можно попрасить дать списочек запчастей для данного приборчика. А то я во всех данных схемах ничего вообше не понемаю электрика не моё мне надо на пальцах объяснять что купить и как спаять (IMG:style_emoticons/default/sad.gif) а собрать будет это не проблема)

[SSh]

Вообще-то на схеме все обозначено, но, если надо (IMG:style_emoticons/default/wink.gif)
Микросхема - одна (любая) из списка - К561ЛА7, К561ЛЕ5, или их зарубежные аналоги - CD4001, CD4011
Резисторы
10 кОм - 2 шт
22 Ом - 1 шт
56 Ом - 1 шт

Конденсатор
1 мкФ - 1 шт

Далее, если надо полнофункциональный "прибор", т.е. для установки всех стрелок, то, естественно паяем всю схему, а если, скажем, только температуру, то нужен один единственный резистор на 22 Ом, топливо - 1 резистор на 56 Ом.

В чем проблема? Сбились стелки или только предстоит их сбивать? Например планируется разборка приборки.

[valakas_46]

В приборке ЭВО 7 GTA настроить топливную стрелку, но хотел собрать полный прибор для всех датчиков и на 1,6 приборке чтоб проверить всё, элемент питания 12 вольт соорудил из советского хлама, теперь надо понять как куда поять все резисторы))

[SSh]

В сообщении #14 есть печатная плата, на которой обозначены расположения и соединения элементов. Можно просто взять кусок монтажной платы (продаются в магазинах), расставить элементы и соединить их проводами по рисунку.

[Tungus]

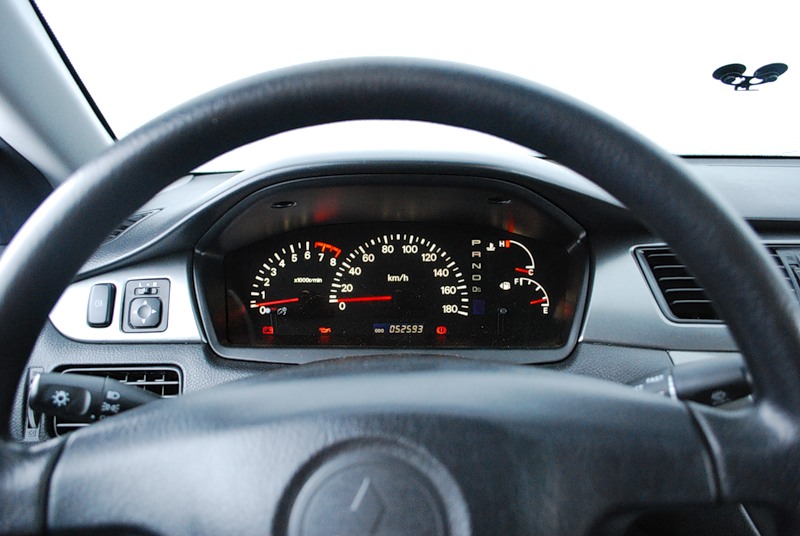

Прикупил себе на Cedia Club (за 2000р.) приборку оптитрон для лансера праворукого (MR532223) ( первое фото не мое, на форуме нашел),

решил установить. Все работает (кроме не горит Ds в ручном режиме), но топливо неверно показывало. Воспользовался методом SSh все получилось на Ура! Отличный способ, разработчику респект.
фотки приборки в разборе прилагаю.

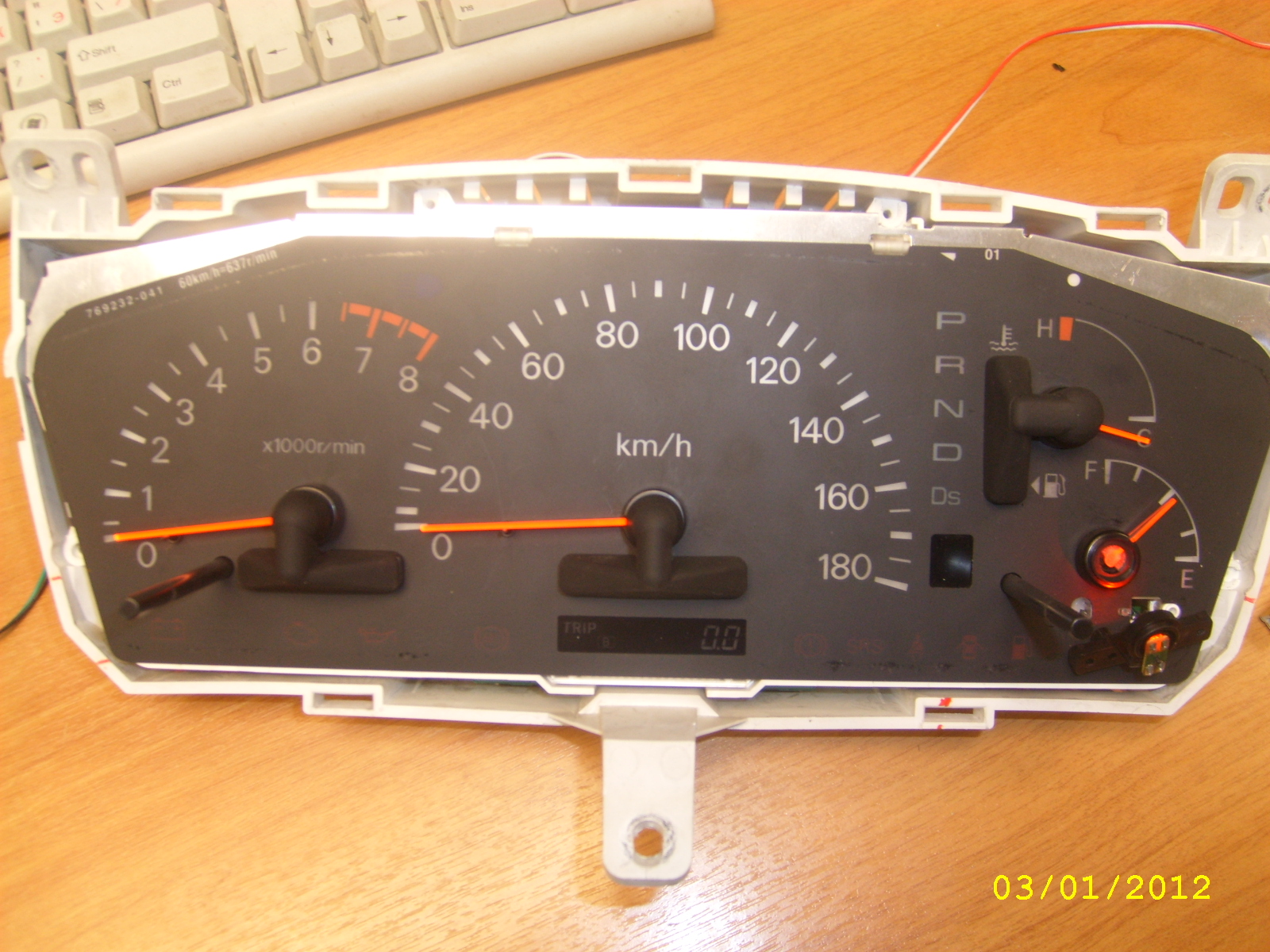

Вид спереди:

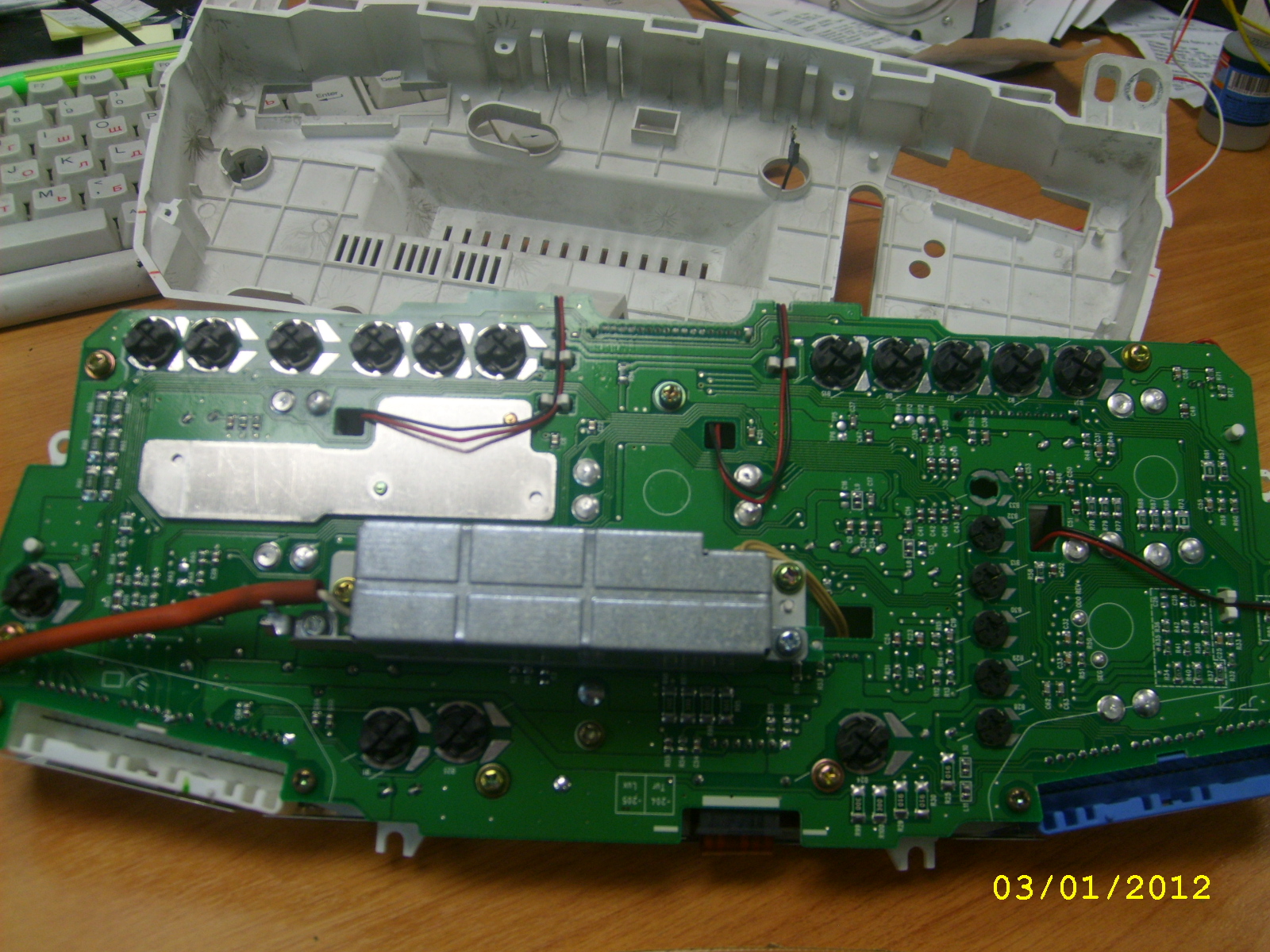

вид сзади:

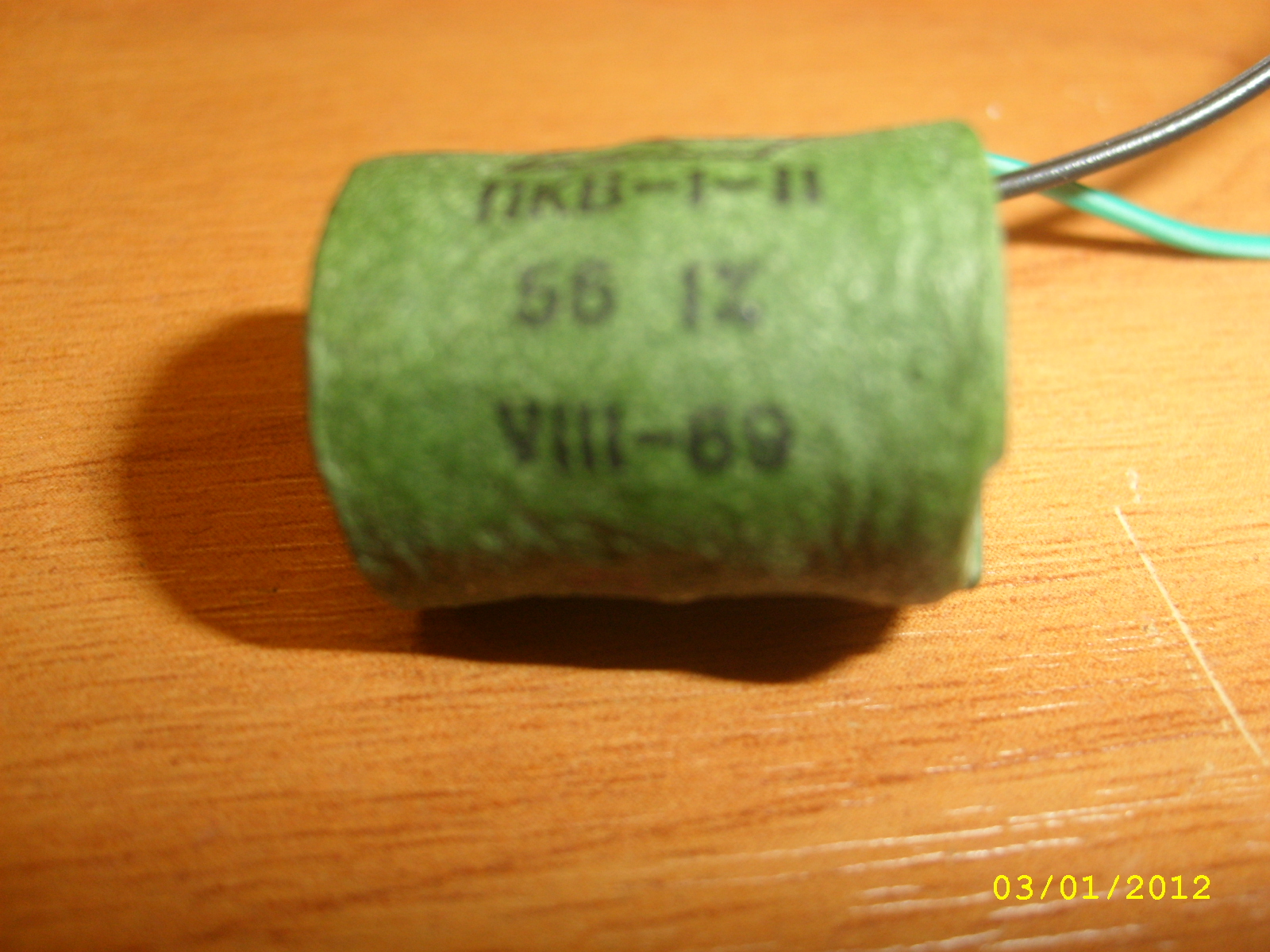

Резистор 56 Ом за 20руб.

[SSh]

Рад что помогло (IMG:style_emoticons/default/smile.gif)

[Sergei-83-ok]

Уважаемый SSh сделал генератор по вашей схеме, спидометр сразу заработал, а тахометр нет (автомобиль TOYOTA Corolla 93г.), начал разбираться подключил осциллограф и понял что амплитуда сигнала генератора значительна меньше (порядка 6 вольт) чем сигнал тахометра. Подскажите пожалуйста каким образом можно поднять амплитуду сигнала генератора?

[SSh]

Амплитуда выходного сигнала должна быть приблизительно равной напряжению питания генератора, т.е. 12В. И никаких доп. мер принимать не надо. Проверьте питание, может генератор запитан от 6В источника?

В общем случае, для повышения уровня выходного сигнала применяются преобразователи уровня, в простейшем случае - транзисторный ключ.

[Sergei-83-ok]

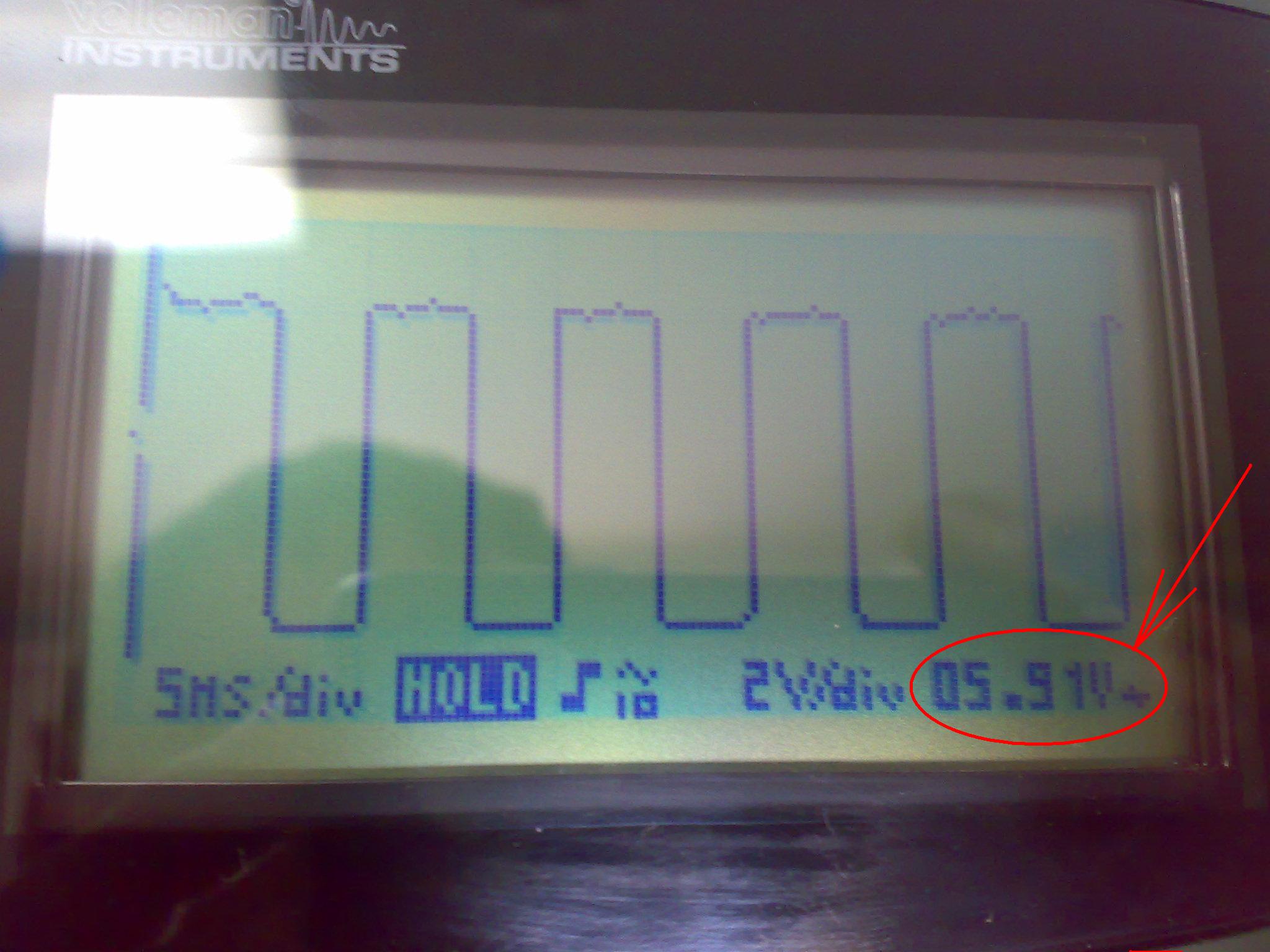

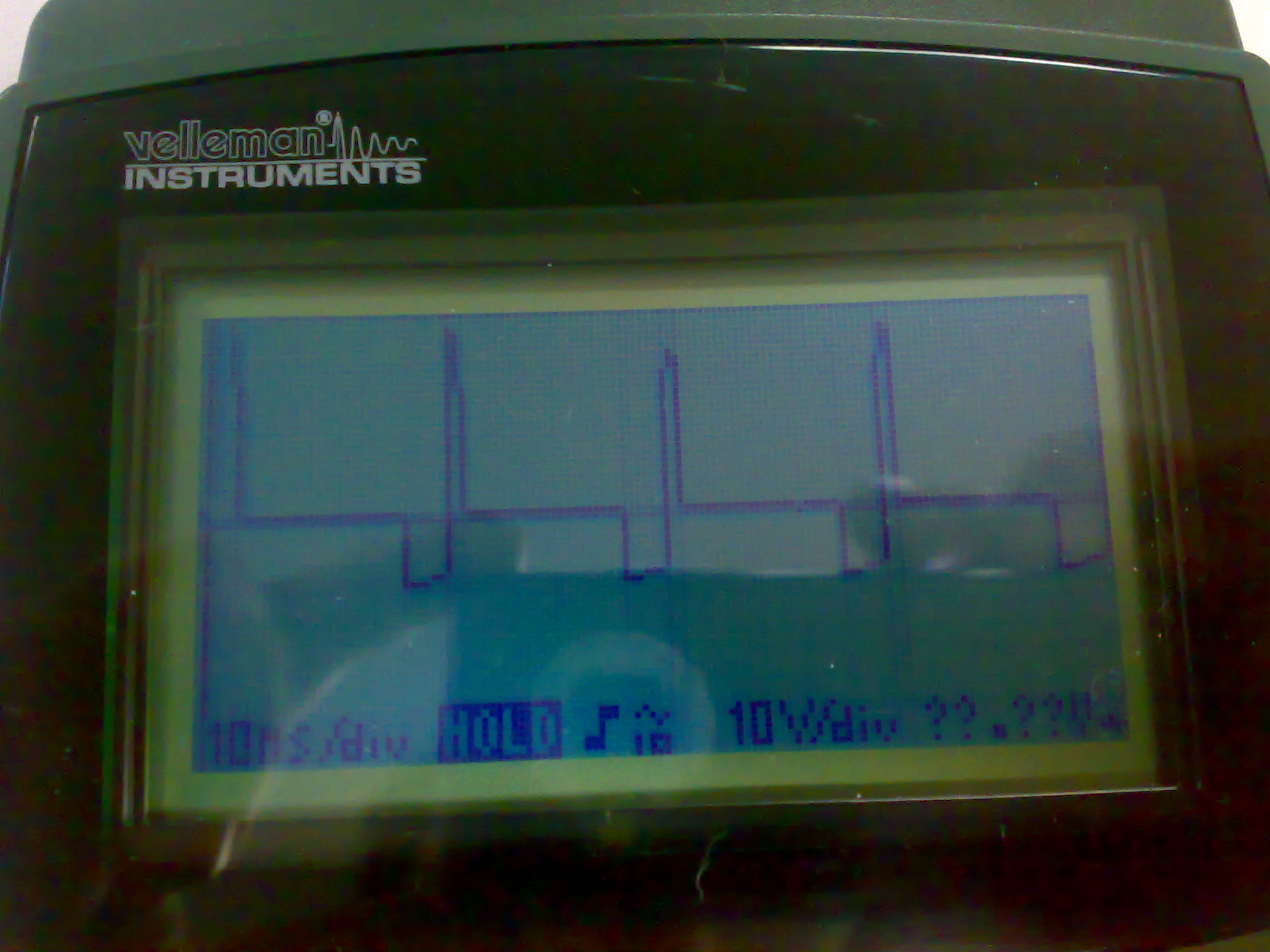

Генератор запитан от 12 вольт, тахометрические импульсы выглядят таким образом (снимал с автомобиля) а импульсы генератора так Амплитуда сигнала с генератора значительно меньше может поэтому тахометр не запускается?

[SSh]

В любом случае - странно... Я насчет уровня сигналов с генератора... А измерения проводились под нагрузкой (выход генератора подключен к тахометру) или нет? Если подключен, то может нагрузка "подсаживает". И еще, а какова амплитуда на выходе, подключенном к спидометру? Под нагрузкой и без.
Для получения импульсов необходимой амплитуды как уже говорил - их можно подавать через транзисторный ключ.

[Sergei-83-ok]

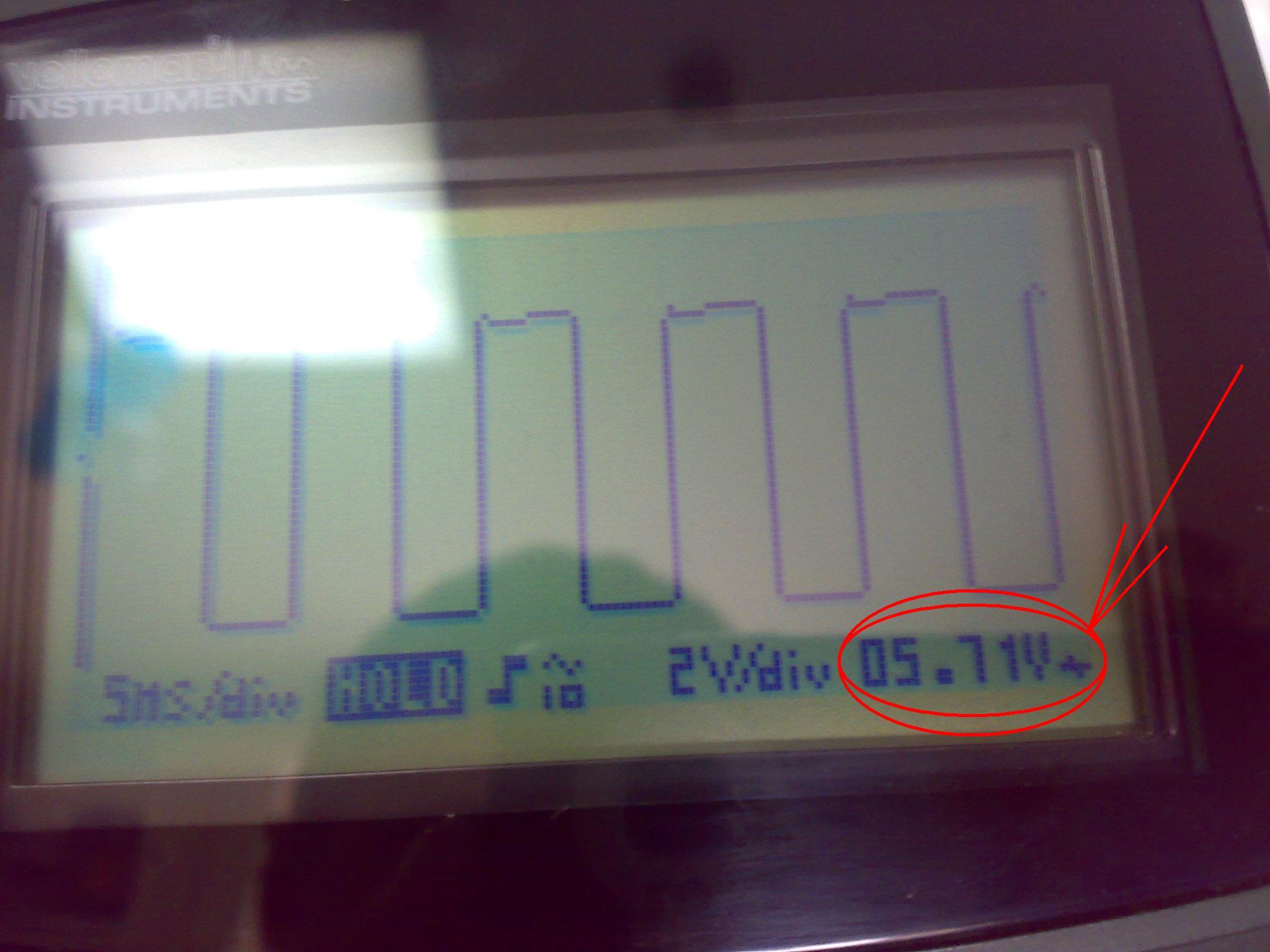

Вот уровень сигнала без нагрузки, как я и говорил амплитуда сигнала чуть ниже 6 вольт
А вот при подключении нагрузки (выход генератора подключен к спидометру), падение напряжения составляет 0.2 вольта

При подключении к тахометру падение напряжения не происходит.
По поводу транзисторного ключа пробывал поднять амплитуду ничего не получилось, может быть есть какое нибудь конкретное решение? (IMG:style_emoticons/default/russian_roulette.gif)

[SSh]

Ключ. Транзистор - любой маломощный структуры n-p-n.

[Sergei-83-ok]

Буду пробовать спасибо за совет (IMG:style_emoticons/default/hi.gif)

[Sergei-83-ok]

Попробовал стало еще меньше 5,14 вольт!

[SSh]

Что-то странное у Вас происходит....
А так? Инвертирующий ключ:


А как собрана плата - макетка или печатка. Что-то мне непонятен изначально уровень импульсов на выходе. Если есть возможность - отключите один из элементов - из тех у которых входы соединены вместе и проверьте уровень выходного сигнала при закороченном входе.
