Распиновка приборной панели Опции

[cooler.nvkz]

SSh, так у него и мозг типтроником управлять умеет и приборка типтроник... нужно только ABC подвести.... от приборки до "над пепельницей" у него провода есть, от "над перельницы" до мозга - нету... в этом и загвоздка...

[SSh]

СМ не поможет? стр. 90-87

[Covenant]

SSh, так у него и мозг типтроником управлять умеет и приборка типтроник... нужно только ABC подвести.... от приборки до "над пепельницей" у него провода есть, от "над перельницы" до мозга - нету... в этом и загвоздка...

наоборот, у меня от мозга до надпепельницы проводка есть(коса от 9го ланса с типтроником и его же мозг), а вот в салонной косе от надпепельницы до приборки нет нужных проводов и есть лешние, такие как желтый-черный(он выдернут) с бывшего режима L.

[cooler.nvkz]

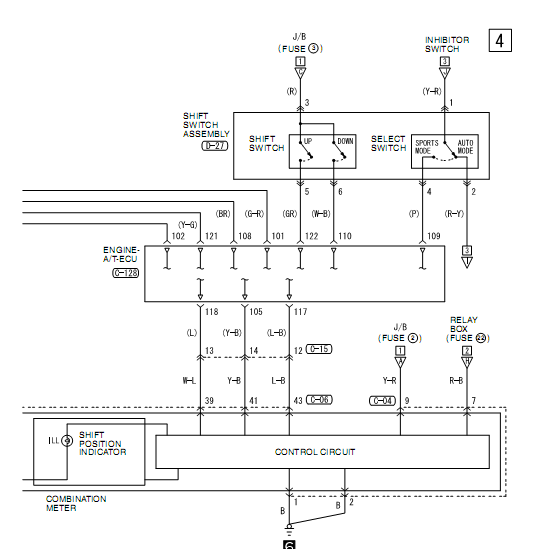

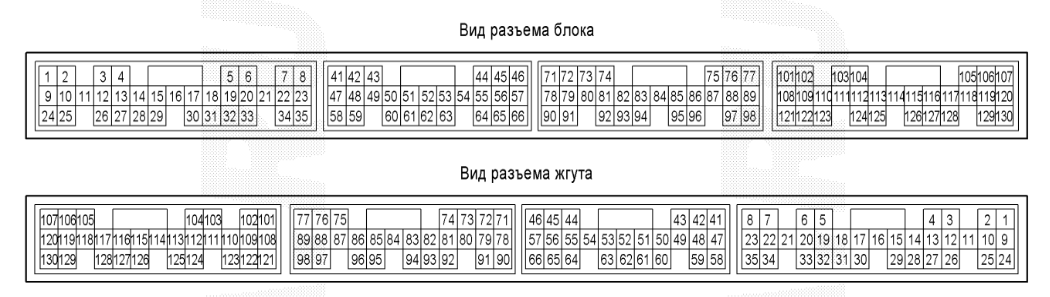

Covenant, используя лишние доделай.... картинки с распиновкой и я и SSh тебе уже дали - в этом месте и лансер и цедия одинаковые...

[Covenant]

Covenant, используя лишние доделай.... картинки с распиновкой и я и SSh тебе уже дали - в этом месте и лансер и цедия одинаковые...

да эти картинки у мну есть, фоток фишек нет, чтоб лишний раз не перепроверять и так имеемые провода.

[cooler.nvkz]

Covenant, мультиметр в руки и вперед плясать от мозга



намного быстрее будет чем ждать фотки разъёмов, а потом по этим фоткам пытаться восстановить...

[paagras]

Всем привет, такой вопрос, у меня вопрос, увы никогда не знакомился так близко с лансерами, как представилась эта возможность сейчас, в общем делаю свап на эво, и такой вопрос по электрике, коса от ГТ-А, распиновка совпадает с приборками от эво 7-9, Япония(европа) без разницы на МКПП?. Как бэ был мотор автоматный сделан свап на кпп. Ну и приборку хочется заменить соответственно (IMG:style_emoticons/default/huh.gif)

[Lee_Main]

доброго времени суток!
попробовал дома включить панель приборов (авто Lancer 9 1.6 2007 рестайл), подал +12 на 7 и 9 контакт, минус - на 1 контакт. В итоге светится лампа уровня торлива!!!! и больше ничего!!!!...почему так? если не правильно подключил, то объясните как??? номера контактов на первой странице брал. номера контактов брал исходя из: белая колодка нумерпация с центра к краю, а синего - от края к центру.

[Titus]

Lee_Main, нумерация всегда слева-направо считается, на обоих разъемах. Если все посчитано верно - ищите, в чем ошиблись... (IMG:style_emoticons/default/smile.gif)

[Lee_Main]

просто с толку сбило данное сообщение!!!

Для белого разъема нумерация идет от центра приборки к краю.
[attachment=19876:pinout.jpg]

[Titus]

Все верно написано. Если будут вопросы - пишите (IMG:style_emoticons/default/smile.gif)

[SSh]

А что тут непонятно? (IMG:style_emoticons/default/wink.gif)


Другое дело, при некоторой невнимательности может ввести в заблуждение первое сообщение вкупе с фото со второго

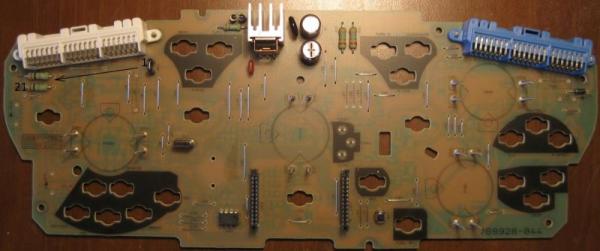

Нумерация контактов - слева направо со стороны печатной платы, разъемы вверху.

На фото-же платы показаны со стороны установки деталей а не печатных проводников, поэтому нумерацию следует вести ни слева направо а справа налево, как показано стрелочкой выше...

Плюс, встречаются двухсторонние платы (как, например, на фото, выложенное Yuriy_R), что может еще больше запутать. Поэтому указание "от центра к краю" можно считать однозначно верным для всех типов плат, устанавливаемых в приборки (IMG:style_emoticons/default/smile.gif)

[Lee_Main]

ну так я так и понял как написано. и нумерация у меня такая же. но вот подключаю к этим контактам и горит лампа уровня топлива только.

[SSh]

Тогда непонятно, если конечно все подключено верно. На всякий случай если есть возможность сфотографируйте подключения

[Lee_Main]

снял плату....... двусторонняя оказывается у меня)
и сзади нумерация контактов есть. там у обоих написано с 1 по 21

[SSh]

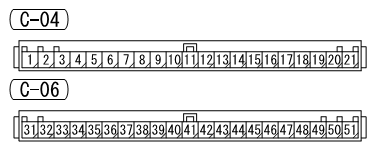

Непонятно, что там написано... Нумерация согласно сервис мануалу (стр. 90-174) должна быть с 1 по 21 и с 31 по 51

[Lee_Main]

всё верно по нумерации.....просто при подключении + к 7(АКБ) и 9(зажигание) , а минуса к 1,2(общая масса) загорается только лампа уровня топлива))))) не могу чет понять почему. пробовал кроме этих контактов еще на 38 подавать плюс, но эффекта НОЛЬ.....((( так же горит лампа топлива.

вобщем можно ли имитировать поворот ключа зажигания и включенной при этом подсветки приборки???? т.е. чтоб загорелись датчики(соответственно можно на их выводы подать массу вроде там) и подсветка.

[Lee_Main]

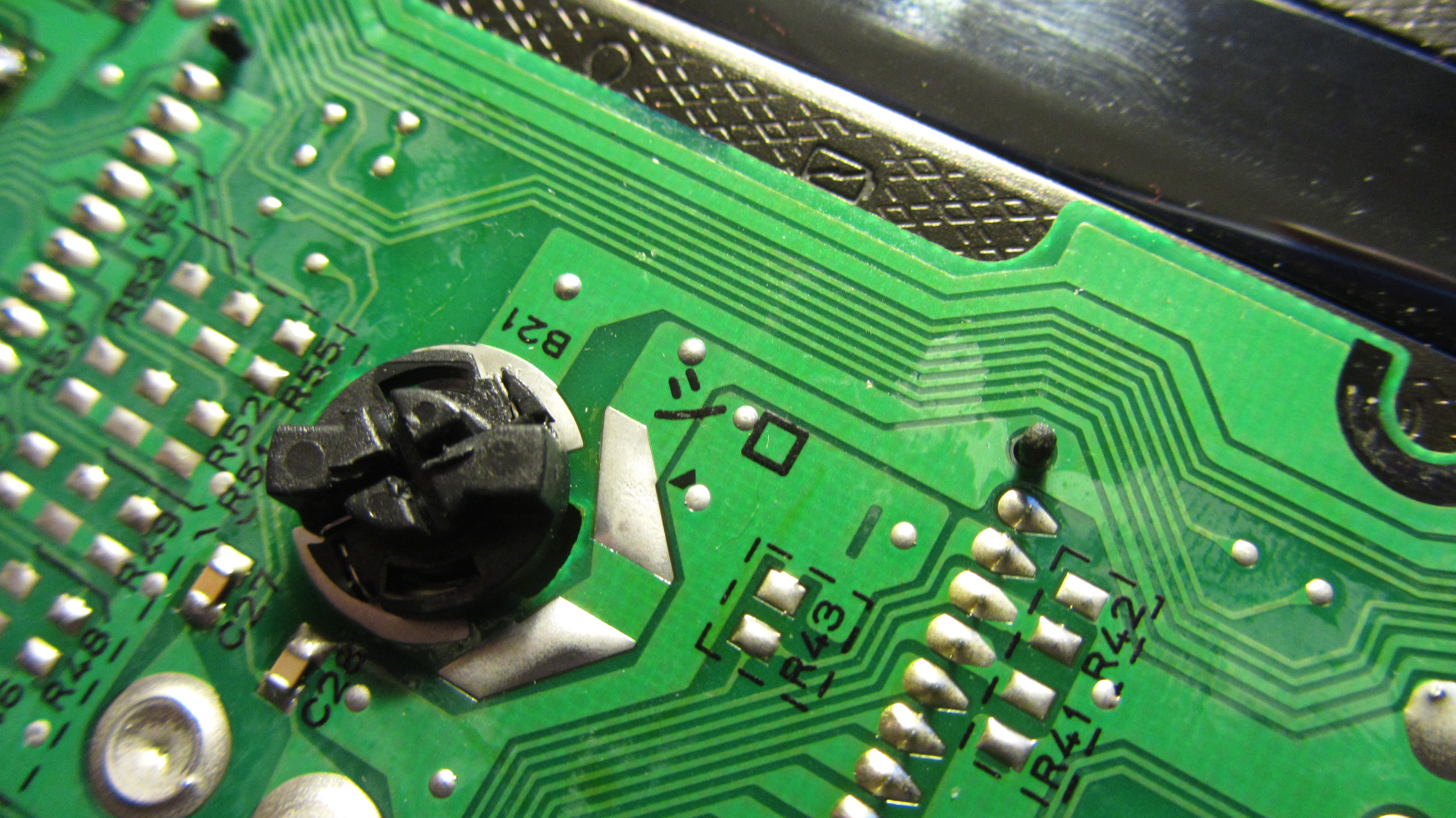

хмммм.....у одного меня смайлик на плате*??????? (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif)

Эскизы прикрепленных изображений



[SSh]

На датчики идет не просто напряжение а опред. сигнал. См. тему про установку стрелок приборки, там все расписано

[Antoxa]

хмммм.....у одного меня смайлик на плате*??????? (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif) (IMG:style_emoticons/default/spiteful.gif)

Не,у меня тож есть,только белый)
