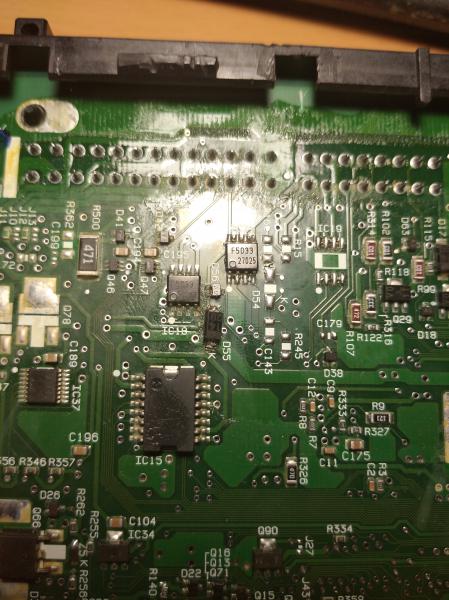

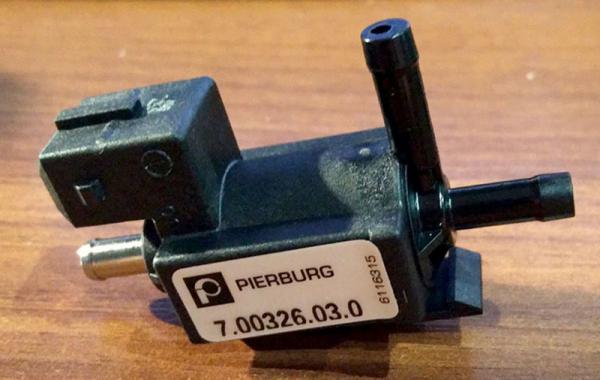

Здравствуйте, весной делать было нечего захотел сделать управления турбиной, топливом, бензанасосом как у эво, а денег на мозг от эвика не было, но был донор мозг от трека путем проб и ошибок перепаял не достающие элементы с трека в мозг 1,6 на фото обведено красным недостающие элементы, также был установлен эво насос через резистор бокс и реле по схеме эво, на управления турбиной трехпортовик пицбург https://yandex.ru/images/search?text=трехпо...4447aes-960.jpg все заявленное заработало, также Юра Ежик сделал мне прошивку под данный мозг, также по пытался реализовать кнопку переключения топливных карт в тефре схему брал на фото с википедия, но не заработало как надо теперь внедрять дорожку на орашайку, а в трековском мозге этой функции нет может у кого есть эво мозг подделается фото мозга желательно в высоком разрешении платы, очень хотелось-бы до делать свой проект

Эскизы прикрепленных изображений



[spiritrabbit]

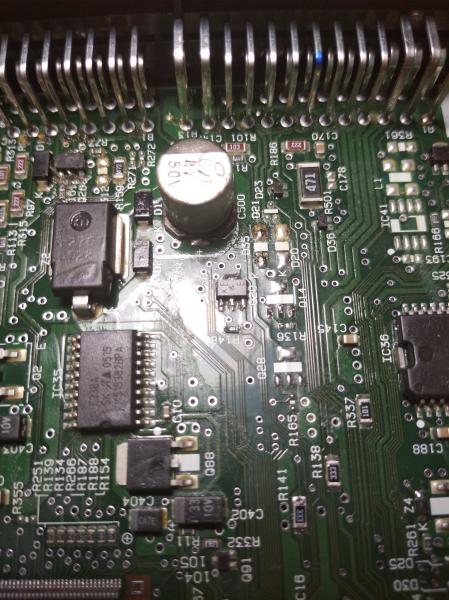

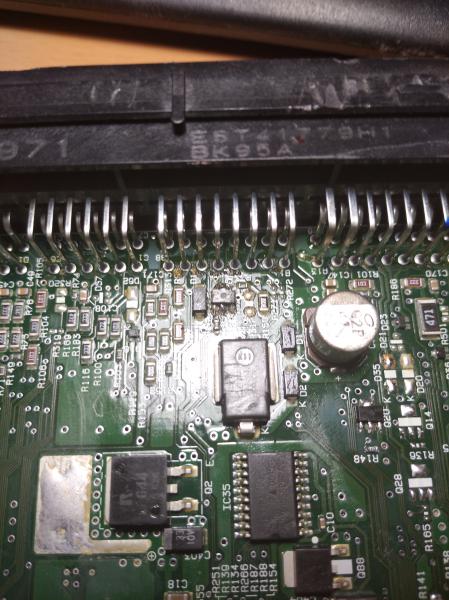

Все разобрался, нашел не достающий элемент на артрековском мозге просто название у меня было затертое, припаял и все заработало на фото отмечено красным.

Эскизы прикрепленных изображений



[Titus]

Подробнее бы, номинал и тд)
Или таких данных нет?

[spiritrabbit]

Подробнее бы, номинал и тд)
Или таких данных нет?

Очки мои не поваляют рассмотреть подробно, буду искать зеркалку фотоаппарат фоткать готовый мозг с раписанием номиналов и в ФАК закинем, пока могу сказать что для переделки пойдет любой атмо мозг 2.0 или 1.6 от ланцера донор от трека перепаиваешь по названиям и функционал работает

[Titus]

Да хорошо бы определить деталь и ее номинал, иначе информация тяжелая к повторению..)

[Fantex]

Да хорошо бы определить деталь и ее номинал, иначе информация тяжелая к повторению..)

[spiritrabbit]

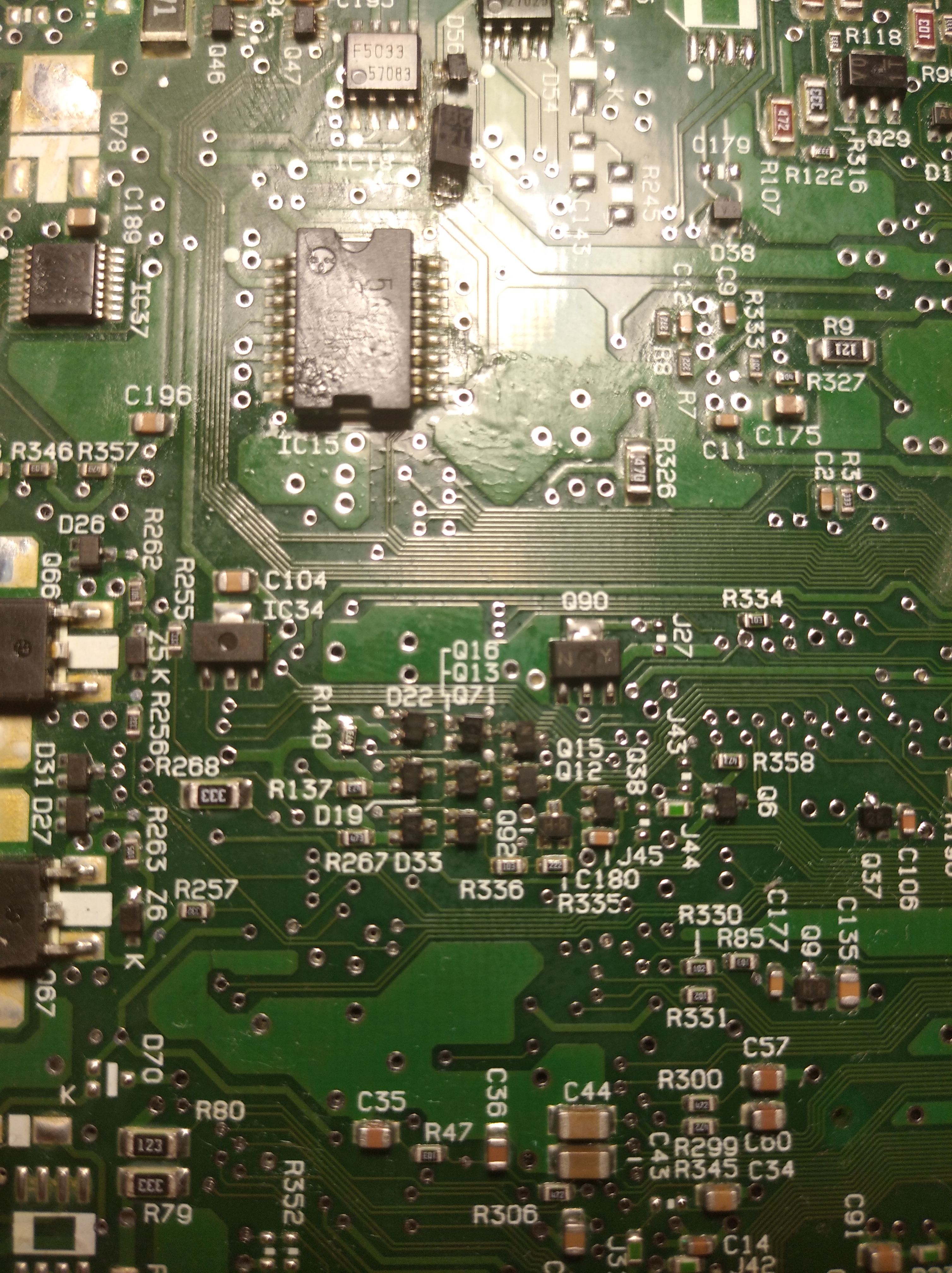

тыльная сторона платы мозга
ic31 POWER MOSFET F5033 https://html.alldatasheet.com/html-pdf/9529...99/6/F5033.html
d56 smd diod A6 http://www.s-manuals.com/ru/smd/a6
d55 diod 1482 https://html.alldatasheet.com/html-pdf/1914.../51/1/SS14.html нашел похожие не уверен что то
r140 smd резистор 443 (44 kОм ± 5%) калькулятор http://www.joyta.ru/7951-smd-rezistory-mar...ov-kalkulyator/
d22 SMD Zener Diodes маркировка v (точки насечки виде 0) прозвонил схема направления https://prnt.sc/v7zdgl даташит http://www.s-manuals.com/pdf/datasheet/t/z...830_taitron.pdf
q16 T R http://www.s-manuals.com/pdf/datasheet/2/s...30a_isahaya.pdf
q15 n 1 http://www.s-manuals.com/pdf/datasheet/b/f/bfr53_philips.pdf

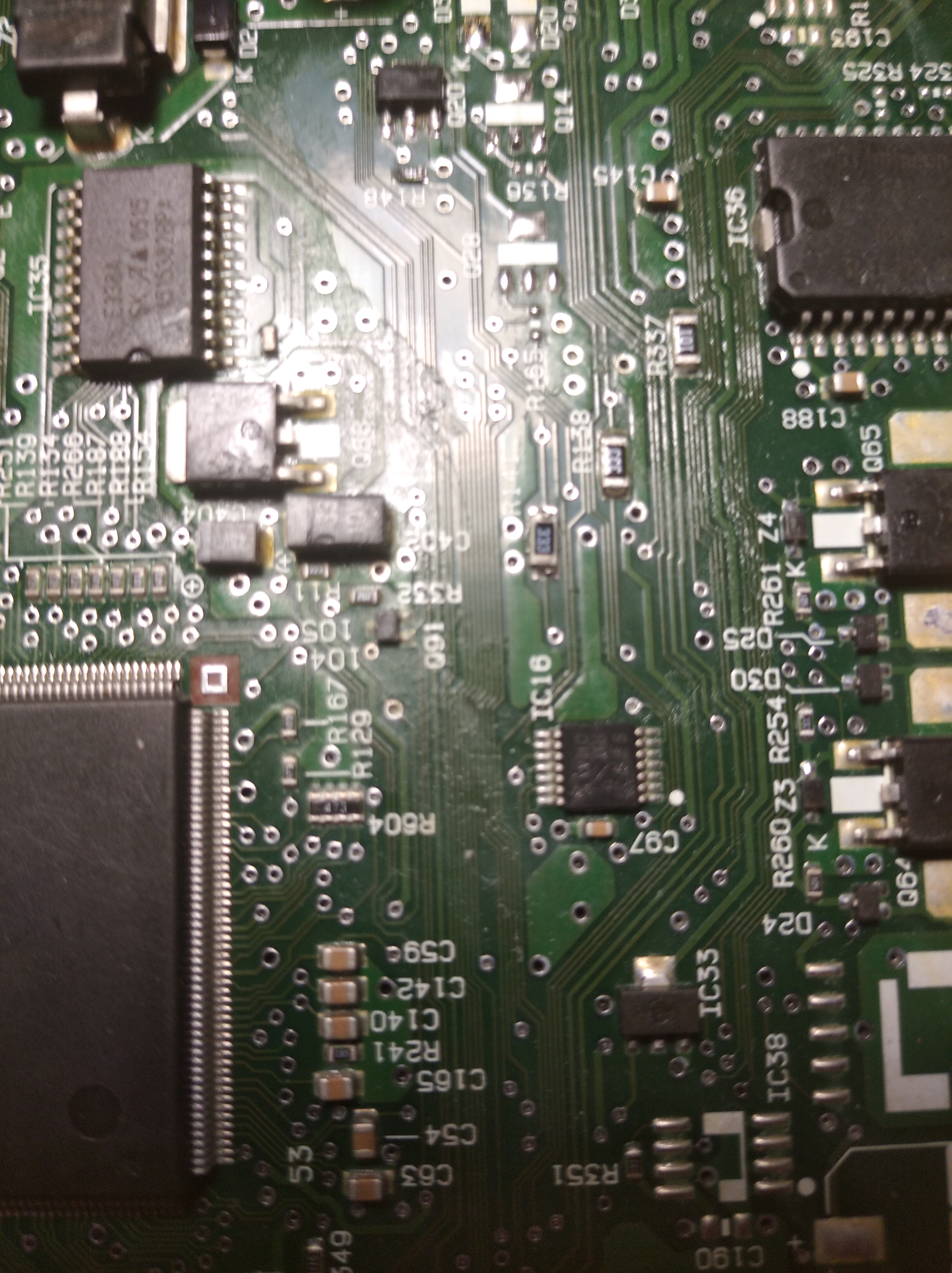

сторона процесора
q20 ke e корпус SOT-223 даташит не нашел
q36 v0 1h SOT-223 даташит не нашел
r161 smd 222 (2.2 kОм ± 5%)
r148 smd 223 (22 kОм ± 5%)
r141 smd 333 (33 kОм ± 5%)
r147 smd 473 (47 kОм ± 5%)
Все что нашел, мое мнения нужно брать донор турбо трека мозг и все спаивать от туда, как видите даташит не на все есть по маркировке очень сложно найти. После всех манипуляций добавлен 3 пин fuel press sol, 11 пин Waste gate sol, 39 пин fuel pump speed, 42 пин кнопка смены карт tephra схема самой кнопки выше, 35 пин i/c spray w/l ну и сама прошивка

Эскизы прикрепленных изображений



Прикрепленные файлы

 94170715_v7_Spiritrabbit_tephra334.rar ( 109,6 килобайт ) Кол-во скачиваний: 210



[Titus]

Вот. Спасибо! (IMG:style_emoticons/default/smile.gif)

[spiritrabbit]

Вот. Спасибо! (IMG:style_emoticons/default/smile.gif)

не зачто)))

[lepa]

Проект - огонь!
Спасибо!!!

[spiritrabbit]

Подробнее бы, номинал и тд (IMG:style_emoticons/default/rolleyes.gif)
Или таких данных нет?

Очки мои не поваляют рассмотреть подробно, буду искать зеркалку фотоаппарат фоткать готовый мозг с раписанием номиналов и в ФАК закинем, пока могу сказать что для переделки пойдет любой атмо мозг 2.0 или 1.6 от ланцера донор от трека перепаиваешь по названиям и функционал работает

Я перед тем, как приступать к ремонту - всегда стараюсь фотографировать
Что платы, что разбор двигателя.. а то бывает собираем обратно и остаются лишние детали))))

сейчас к сожалению мне этот проект на механики не актуален, я перешел на ат мозг трек катаюсь на полном приводе
