Электроскладывающиеся зеркала на LX, вариант 2 Опции

[SSh]

нравится как вариант без паузы раскладывания, так и с паузой. Что-то в этом есть эдакое

Так на какой останавливаемся? Или кому-как нравится?
А еще можно (объединив управление выходными ключами - с одного порта - и высвободив один пин) сделать выбор джампиком.

[Titus]

Сергей, да смысла нет делать это аппаратно, проще прошивку перезалить и все (IMG:style_emoticons/default/smile.gif)
Никаких неудобств в паузе не вижу. Даже удивляет окружающий народ - умная машина, не сразу "уши раскладывает" (IMG:style_emoticons/default/smile.gif)

Останавливаемся на том, что просто выложить две прошивки и все - пусть каждый пользует то, что ему больше нравится.
Я вот не вижу смысла возвращаться на прошивку без паузы, пока все нравится (IMG:style_emoticons/default/smile.gif)
Кстати, я бы сделал еще третий вариант прошивки - для полной универсальности - с паузой 10 секунд (сейчас 20сек, на сколько я помню, да?) (IMG:style_emoticons/default/smile.gif)

PS я вот думаю - заказать плат на заводе под эту штуку или нет? Спрос будет вообще?

[Titus]

Доброй ночи.
есть зеркала от цедии (7 контактов) и блок(кнопка) управления зеркалами, лансер 9 2007 года. Предполагаю, что етакс 3хх серии (проверю в рольфе по asa), какие мои действия, что бы активизировать функцию складывания зеркал, к каким проводам на етакс или еще где подключаться?

Ну и кстати, етакс проверили? Что было дальше? (IMG:style_emoticons/default/smile.gif)

[SSh]

проще прошивку перезалить и все

Ну не всем... (IMG:style_emoticons/default/wink.gif) Хотя аппаратно там делать в принципе нечего но в любом случае переписывать прошивку сейчас никак не могу (IMG:style_emoticons/default/smile.gif)
Кстати - еще вариант - сделать регулируемую паузу (от нуля до скажем минуты) подцепив на один из входов АЦП переменный (подстроечный) резистор (IMG:style_emoticons/default/wink.gif)

не сразу "уши раскладывает"

(IMG:style_emoticons/default/laugh.gif) (IMG:style_emoticons/default/laugh.gif)

[Titus]

А это прямо срочно и не надо (IMG:style_emoticons/default/smile.gif)
Мне реально проще пик перешить, если что (IMG:style_emoticons/default/smile.gif)
Про вариант с резистором думал - но, имхо, лишнее это.

Собственно, что с 0-паузой удобно, что с 20-секундной паузой удобно, а вот как думается - 10 секундная пауза будет полным идеалом. И тоже, все будут озадачиваться, что уши не сразу раскладываются (IMG:style_emoticons/default/laugh.gif)

[SSh]

Сейчас сделаю (IMG:style_emoticons/default/smile.gif)

[SSh]

Подборка на 0, 10, 20, 30 сек (IMG:style_emoticons/default/wink.gif)
 mirror.rar ( 2,25 килобайт ) Кол-во скачиваний: 439

[Titus]

Отлично, то, что надо! Спасибо огромное (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[Titus]

Сергей, еще бы текст исходника прошивки, для полного счастья (IMG:style_emoticons/default/smile.gif)

[SSh]

Исходник - полностью прокомментированный - на Си
Переменные:
TIME - время включения (работы) двигателей при складывании-раскладывании (в исходнике 7 сек.)
START_WAIT_TIME - время задержки раскладывания после включения зажигания (в исходнике 30 сек.)

Код

/* Description: Car mirror open-close system *
/* Author - ShH ;) *
**********************************************
* Vdd       1 -|Vdd   GND|- 8 GND
* Open key  2 -|GP5   GP0|- 7 Rotate
* Close key 3 -|GP4   GP1|- 6 Polarity relay
* Vdd-10k   4 -|MCLR  GP2|- 5 Switch relay
*               /GP3
*/

#define TIME 7000
#define START_WAIT_TIME 30000

sbit Rotate at GPIO.B0;          // Rotate key (Input)
sbit Polar  at GPIO.B1;          // Polarization relay (Output)
sbit Switch at GPIO.B2;          // Switch relay (Output)
sbit MClose at GPIO.B4;          // Close key (Input)
sbit MOpen  at GPIO.B5;          // Open key (Input)
char Pos;                         // Variable to store mirror position
                                  // (1-open, 0-close)
bit Lock;                         // Mirror lock (1-locked, 0-unlocked)

void Open(){                      // Open() function
     Pos = 1;                     // Change Pos
     EEPROM_Write(0,Pos);         // Store Pos
     Polar = 1;                   // Turn on Polar
     delay_ms(50);                // Wait
     Switch = 1;                  // Turn on switch
     delay_ms(TIME);              // Wait TIME mseconds
     Switch = 0;                  // Switch off
     Polar = 0;                   // Polar off

}                                 // End of Open() function

void Close(){                     // Close() function
     Pos = 0;                     // Change Pos
     EEPROM_Write(0,Pos);         // Store Pos
     Switch = 1;                  // Switch on
     delay_ms(TIME);              // Wait
     Switch = 0;                  // Switch off
}                                 // End of Close() function


void main() {                     // Main() function
     CMCON  = 0b00000111;
     TRISIO = 0b110001;             // Define IO pins
     ANSEL = 0;
     Polar = 0;                   // Turn off Polar
     Switch = 0;                  // Turn off Switch
     Pos = EEPROM_Read(0);        // Read stored Pos
     delay_ms(START_WAIT_TIME);   // Wait a bit
     while(1){                    // Endless loop
       if(!MOpen && Lock){        // MOpen is'nt pressed
         Lock = 0;                // Unlock mirror
         delay_ms(100);           // Wait
       }
       if(!Rotate){               // If Rotate is pressed
         delay_ms(50);
         if(!Rotate)
           switch(Pos){             // Look in Pos to decide
             case 0:                // to Open
                  Open();           //
                  break;            // and get out of switch
             case 1:                // or to Close
                  Close();
                  break;            // and get out of switch
             default:               // by default
                  break;            // do nothing
           }
       }
       if(MOpen){                   // if MOpen is pressed
         if(!Pos && !Lock){         // mirror is closed and unlocked
           Open();                  // just Open
         }
         Lock = 1;                  // Lock mirror
       }
       if(!MClose && Pos)         // if MClose is pressed and mirror is opened
                  Close();        // just close
     }                            // Thats all! :)
}

[Titus]

Отлично, спасибо (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

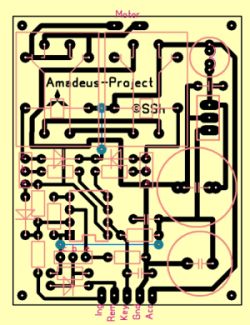

До кучи - последний вариант разводки, с увеличенными емкостями по питанию.

 pcb.rar ( 10,74 килобайт ) Кол-во скачиваний: 419


Вить, если будешь делать - на этой разводке слегка умощнил еще несколько дорожек, но только ради красоты (IMG:style_emoticons/default/smile.gif)

[bionoiz]

Я бы приобрел итоговую коробочку, ато зеркала и кнопка есть а остального неть(

[SSh]

Это уже к Титусу (IMG:style_emoticons/default/wink.gif) Я занимаюсь только разработками. В принципе мне собрать не сложно - но из-за мороки с пересылкой (время, нервы и т.д.) за изготовление не берусь...

[Titus]

Я вот подумываю, скорее всего закажу несколько десятков платок на заводе и под эту штуку, пособираем. Потерпите до заводского варианта чуть? (IMG:style_emoticons/default/smile.gif)

[Vetalь]

Витя, я может упустил чего - заводской будет только плата????
ЧТо нужно будет купить/сделать - для воплощения фишки "складывание зеркал"
Ну и примерная/ориентировочная цена вопроса??? по плате и комплектухе для складывания

[Titus]

Ну, типа как блок "ленивых поворотников" - сама плата заводская, сборка наша, так и будет (IMG:style_emoticons/default/smile.gif)
Ну а для полного воплощения мечты - надо еще блок джойстика с кнопкой складывания/раскладывания зеркал найти (Cedia или на Эвиках американских/японских часто бывает), протянуть провода к кнопке, провода к зеркалам, ну и найти сами механизмы складывания с моторчиками.
По ценам не сориентирую - ибо насчет самих механизмов складывания - я вот чисто случайно у Sanche29 нашел, а так - искать по разборкам или еще где.. Можно купить оригинальные типа от Грандиса и тп - но там цены космические (порядка $700) - вряд ли это имеет смысл.

[mahjong]

Витя, а с грандиса подойдет комплект внутренностей зеркал? там вроде зеркала побольше размером....

[Titus]

До кучи - последний вариант разводки, с увеличенными емкостями по питанию.

 pcb.rar ( 10,74 килобайт ) Кол-во скачиваний: 419


Вить, если будешь делать - на этой разводке слегка умощнил еще несколько дорожек, но только ради красоты (IMG:style_emoticons/default/smile.gif)

Ощенна красиво и правильно все (IMG:style_emoticons/default/smile.gif)

[Titus]

Витя, а с грандиса подойдет комплект внутренностей зеркал? там вроде зеркала побольше размером....

Где-то попадалась инфа, что да.
Да там по сути нужны только поворотные втулки другие (по которым зеркала крутятся), платы с моторчиками и все, сама основа остается от стоковых зеркал.
Совсем наверняка уровень доработок запчастей от Грандиса сказать не могу - вот именно их в руках не держал.
У меня от японского Лансера стоят внутренности - с минимумом доработок все встало, корпуса, сами зеркальные элементы и регулировка наклона зеркал остались моими родными.
