Электроскладывающиеся зеркала на LX, вариант 2 Опции

[YDM IX 1.6]

Подниму тему.
На прошлой неделе и на выходных в домашних условиях протестировал плату, собранную в начале января. Конденсаторы увеличенной ёмкости зафиксировал друг с другом термоусадкой в виде "колбасы" и навесил на провода. Получились коробочка и "колбаска", равные по длинне. Если скрепить их пластиковыми стяжками, получится вполне сносно. Моторчики к управляющим выходам девайса подсоединял через платы, находящиеся в зеркалах. Девайс запитывал от устройства для зарядки аккумуляторов через схемку стабилизации напряжения на 12 вольт (КР142ЕН8Б + два 25-вольтовых конденсатра: на 4700 и 3300 мкф на входе и выходе).
С первого раза протестировать не получилось по причине неправильно впаянных транзисторов. Эмиттер с коллектором попутал местами. (IMG:style_emoticons/default/updown.gif) После того, как перепаял транзисторы, всё заработало. Радовался, как ребёнок. (IMG:style_emoticons/default/dance3.gif) Дал восьмилетнему сыну поклацать тумблерами и понажимать кнопки - полчаса не мог убедить его вернуться к урокам.
Теперь впечатления о работе устройства.
По прошивкам:
Прошивка из 164-го поста выдаёт задержку сигнала на раскладывание, поданного "от сигнала с зажигания" примерно 17 сек.
Прошивки из 187-го поста выдают нулевую задержку сигнала на раскладывание, поданного "от сигнала с зажигания". (IMG:style_emoticons/default/mellow.gif) Между заливками прошивок из 187-го поста я заливал прошивку из 164-го поста, чтобы убедиться, что не использую одну и ту-же прошивку.
В принципе, достаточно уже существующих прошивок: с нулевой и 20-ти секундной задержками.
По работе устройства:
После заливки прошивки, подачи 12 вольт питания на устройство и нескольких секунд ожидания, пока зарядятся конденсаторы, для "оживления" прошивки первым должен быть импульс складывания зеркал, поданный на третью ногу микроконтроллера (GP4) вход (Close). После этого устройство отзывается на остальные управляющие сигналы, подаваемые на вторую (GP5) и седьмую (GP0) ножки микроконтроллера. Лучше, чтобы на автомобиле устройство было постоянно запитано.
Для раскладывания зеркал от сигнала с зажигания можно использовать как положительный перепад напряжения, так и кратковременный положительный 12-ти вольтовый импульс. Я подавал импульс, длительностью меньше секунды, устройство отрабатывает сигнал. Весьма приятный факт. Можно использовать для этого сигнала любое положение ключа в замке зажигания, в котором выдаётся 12 вольт например положение ключа START.
Попробовал одновременно подавать импульсы на складывание (вход Close) и раскладывание (вход Open). Как будто с сигналки (через реле) подаётся один и тот-же импульс складывания-раскладывания на разные входы. Думал, что контроллер по текущему положению зеркал "отфильтрует" нужный сигнал и выдаст нужную команду на складывание или раскладывание. На два сигнала одновременно (поданные на входы GP4 и GP5) девайс не реагирует. Ну это уже "понты". Достаточно и тех функций, которые уже заложены в устройстве.
На управляющие импульсы от салонной кнопки устройство правильно реагирует независимо от того, какой импульс и с какого входа был последним.

Сергей (SSh), спасибо за разработку. Вещь!!! (IMG:style_emoticons/default/yahoo.gif)

Ещё дождусь когда прийдёт поставка реле в моём заказе в интернет-магазине для автомата управления зеркалами и весной, когда потеплеет, всё общей кучей буду ставить на авто. Когда созрею, хочу задать вопросы в теме по автомату управления зеркалами (если сам не разберусь).

[SSh]

Рад, что понравилось (IMG:style_emoticons/default/smile.gif)
Насчет первого включения - при прошивке контроллера по умолчанию туда забивается инфа о том, что зеркало раскрыто, поэтому утройство реагирует только на сигнал складывания. Т.е. по большому счету мы не "оживляем" МК, а просто он работает согласно заложенному алгоритму - если зеркала разложены - не пытаться разложить их еще раз и наоборот (IMG:style_emoticons/default/wink.gif)
Раскладыване происходит в любом случае по положительному перепаду, импульс-же тоже содержит таковой, вот девайс и срабатывает (IMG:style_emoticons/default/wink.gif)

[fishman]

Доброго всем времени суток!
Меня интересует вопрос: будет ли такой блок в продаже?
Я в электротехнике совсем не силён, поэтому сам собрать не смогу, а хотелось бы заиметь сей девайс.

[LancerZ]

Эх, ну и нафлудили вы мне тут.... (IMG:style_emoticons/default/diablo.gif)


Как оказалось, в 10-м лансере, в любом, функция поддерживается электроникой штатано, а где не поддерживается, совершаем легкие движения паяльником:


(IMG:http://zux2.users.photofile.ru/photo/zux2/151175663/xlarge/175555673.jpg)

(IMG:http://zux2.users.photofile.ru/photo/zux2/151175663/xlarge/175555672.jpg)

(IMG:http://zux2.users.photofile.ru/photo/zux2/151175663/xlarge/175555674.jpg)

[LancerZ]

Что приятно, но в последнем 643, все реле на месте (IMG:style_emoticons/default/smile.gif) . Интересно что там в 800-х.

[Titus]

Артем, сенк за материал (IMG:style_emoticons/default/smile.gif)

[sanche29]

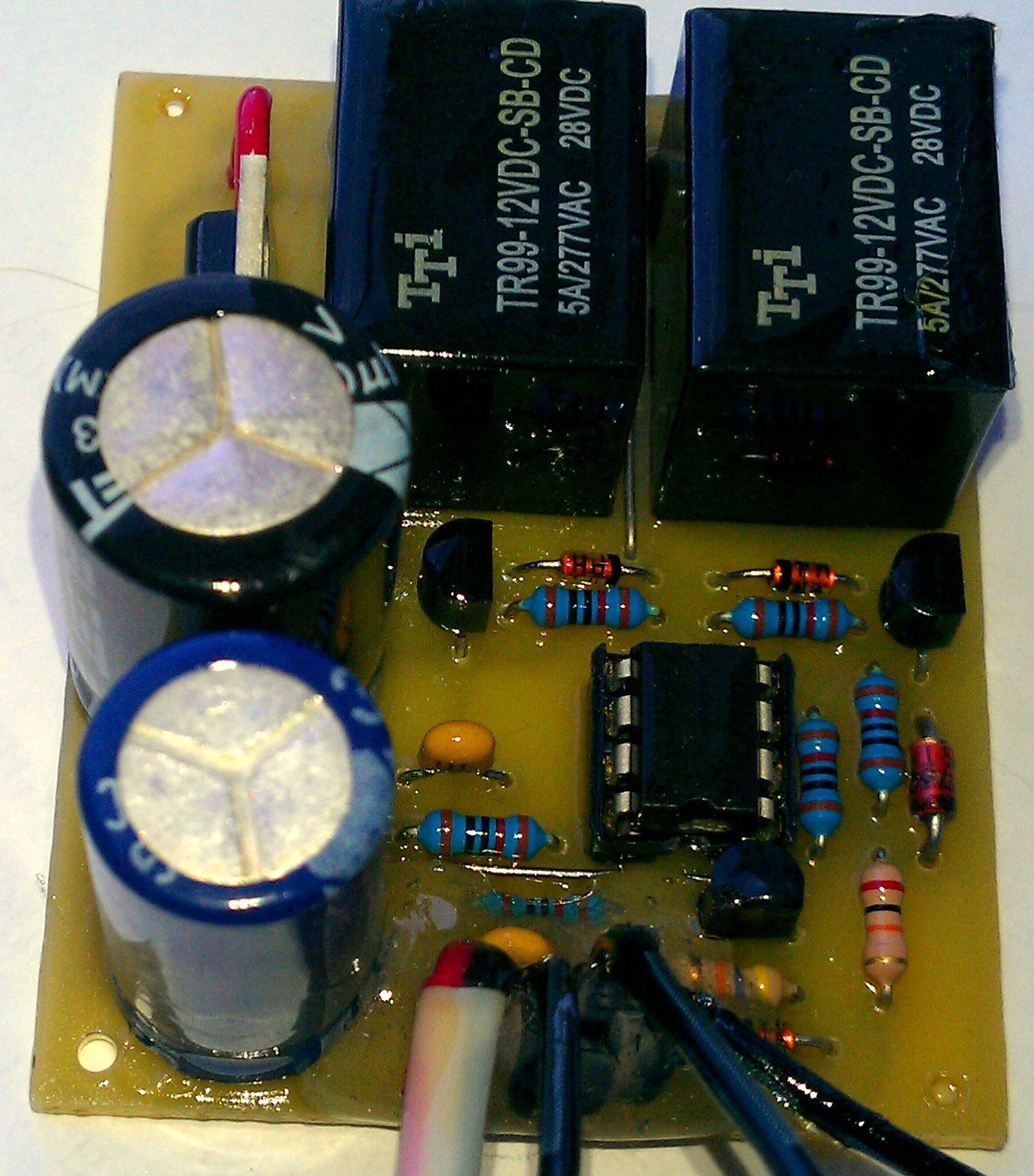

Я тож забацал плату для Вадима:


Нашел два кулера от компа - сидел развлекался (IMG:style_emoticons/default/biggrin.gif)

[SSh]

Нашел два кулера от компа

(IMG:style_emoticons/default/unsure.gif)

[sanche29]

Сергей?

[SSh]

Я не понял как кулер туда-сюда может крутиться... (IMG:style_emoticons/default/wink.gif) или ты подключил оба встречно-параллельно? В этом случае стоит защитить их диодами от переполюсовки...

[sanche29]

Да,все верно,через диоды и подключял к выходу зеркал
Сначала вольтметр на выходе висел,а потом вспомнил что где то должны быть два вентилятора с БП компа

[SSh]

Сань, выкинь кулеры и подключи светодиоды, опять встречно параллельно и, естественно, через токоограничительные резисторы. Со светодиодами более четко определяется момент включения/выключения. Можно даже разноцветные - будет более нагляднее, плюс добавь кнопочки и тумблер - вот тебе и мини-стенд для проверки открывашки (IMG:style_emoticons/default/smile.gif)

[sanche29]

Эх..Дядь Сереж - я что то и не додумался до светодиодов с кнопками (IMG:style_emoticons/default/sad.gif)
Да и плату я отправил уже Вадиму.Надеюсь,как получит - сделает отчет по установке

[LancerZ]

Артем, сенк за материал (IMG:style_emoticons/default/smile.gif)

(IMG:style_emoticons/default/wink.gif) .

[SSh]

Вить, может стоит вычленить и оформить отдельной темой все, что относится к 9-ке?

[Titus]

Угу (IMG:style_emoticons/default/smile.gif)

[Вадим]

Саша, я получил сегодня твою посылку.
теперь осталось найти инструкцию и установить. Ты мне для 9 лансера спаял платку для зеркал?

[Вадим]

Вить, может стоит вычленить и оформить отдельной темой все, что относится к 9-ке?

было бы архе удобно

[SSh]

Ты мне для 9 лансера спаял платку для зеркал?

Схема и прошивка платы складывания зеркал не привязаны к конкретной марке автомобиля в отличии от, скажем, one-touch поворотников. Разве что для некоторых механизмов может придется подкорректировать постоянную времени складывания-раскладывания (#define TIME 7000).

[sanche29]

Да,Вадим,все верно.
