> Ремонт личинки замка багажника, Наткнулся тут на интересный отчетец
dmitrij_b
сообщение 2.3.2012, 17:52
Сообщение #1


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1802
Регистрация: 21.2.2009
Из: Екатеринбург
Вне форума
Авто: Lancer IX 1.6MT (105HP)

Репутация:   108


(с) XIMIKATOR
href: http://forum.lancerx.ru/viewtopic.php?p=783820

В данной темке хочу расказать как можно своими силами починить замок при симптомах

1) ключь заедает, или не всегда поворачивается
2) личинка заела и ни в какую не поворачивается как будто ключ не от неё

эти причины вызваны окислением движушихся пластин личинки замка

1) так первое нам необходимо достать личинку для дальнейшей разборки
1.1) открываем багажник с салона,
1.2) достаём пистоны обшивки плоской отвёрткой или специальным съёмником и снимаем обшивку
1.3) отсоединяем тягу от личинки
1.4) откручиваем 2 гайки на 10 и вынимаем личинку

2.1) моем личинку "очистителем карбюратора"
2.2) снимаем стопорное колечко, рычаг тяги и "шайбу"
2.3) разгибаем защитный кожух и снимаем его
2.4) вынимаем "дверцу" личинки

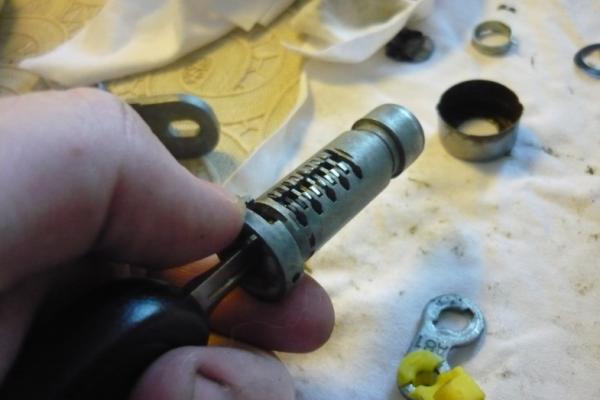

всё в таком состоянии вставляем ключ и поворачиваем его на четверть оборота вправо и вытаскиаем на себя личинку замка
если замок наглухо заклинил, а покупать новый комлект замков не хочется то пытаемся помочь тонкой отвёрткой или толстой иголкой пластинкам замка

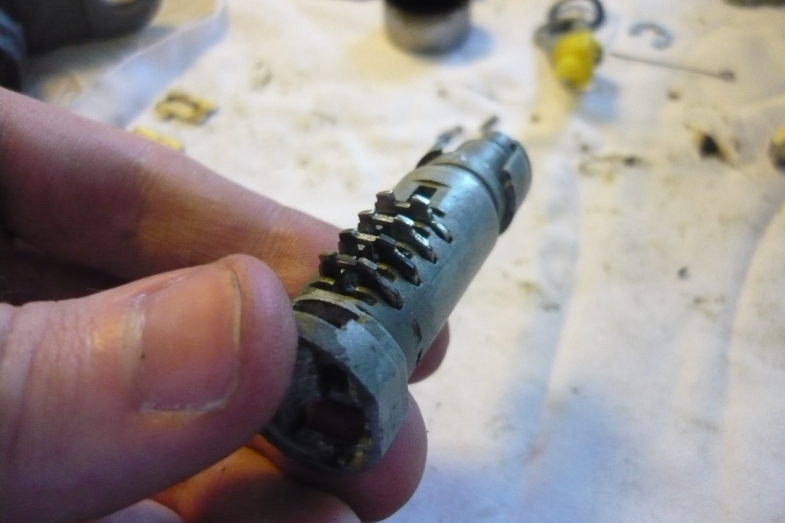

если и это не помогает - ставим на упор (тиски) личинку прорезью вниз и выбиваем её лёгкими ударами по тыльной части стержня, да, она сломается но это не критично. Выбив личинку выгибаем оторваный металлл на место и подшкуриваем зазубрины.

3.1) вынимаем из личинки ключ

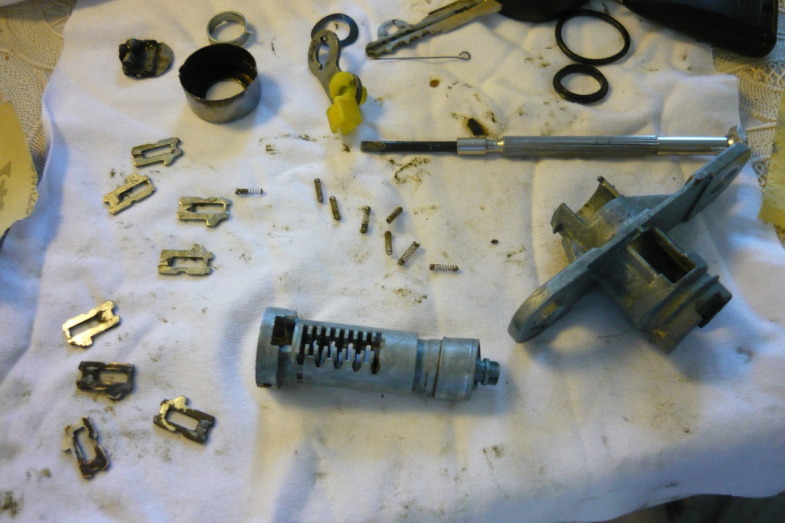

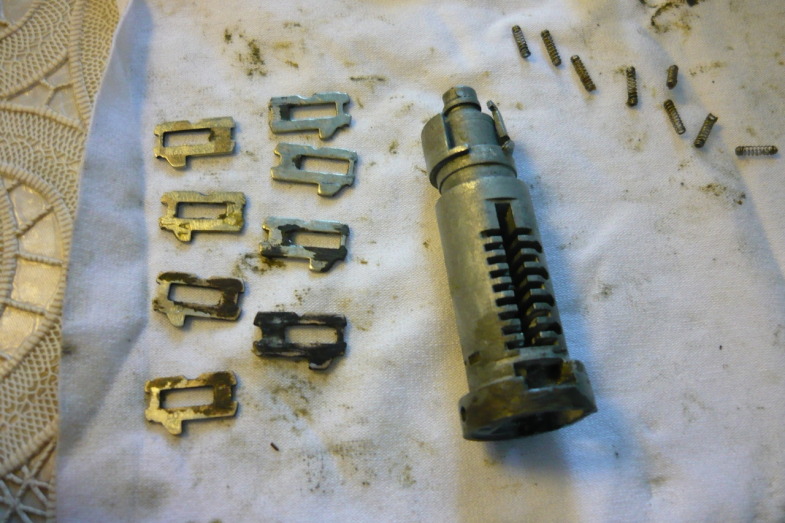

3.2) аккуратно вытаскиваем пластины и пружинки из личинки не попутам их по прорядку если вы их всётаки рассыпали или даже половину потеряли- не беда. Наугад вставляйте их в прорези, пока со вставленым ключом они не будут вровень с личинкой.

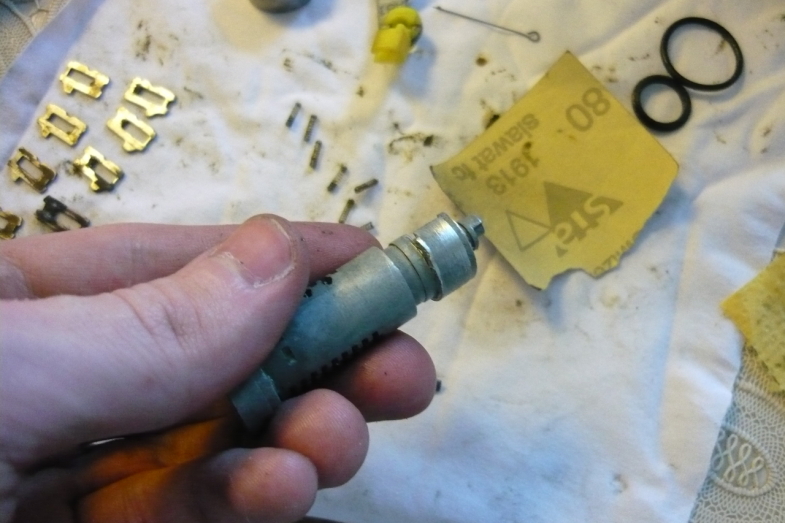

3.3) шкуркой снимаем окисленный метал с пластинок
3.4) промываем всю личинку
3.5) собирам назад пружинки и пластинки

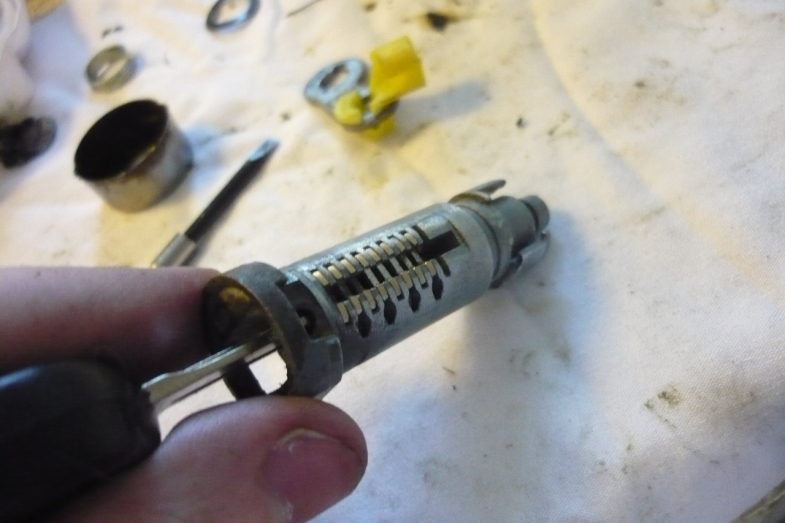

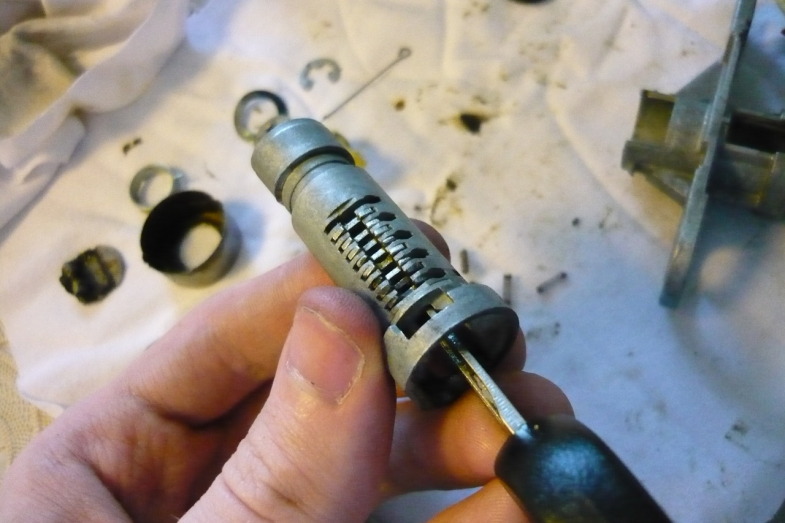

3.6) шкуркой зашлифовываем накопившийся люфт чтоб со вставленым ключом личинка принимала круглый вид.

4.1) вставляем личинку назад в корпус
4.2) надеваем "шайбочку", рычаг и стопорное колцо
П.С. рычаг должен смотреть в сторону длинного уха
4.3) ставим назад "дверцу" личинки и защитный кожух
4.4) смазываем всё смазкой типа "литол" или более качественным аналогом

5.1) вставляем личинку в багажник и затягиваем гайки
5.2) цепляем тягу на место
5.3) одеваем обшивку на место

Прикрепленное изображение


Прикрепленное изображение


Прикрепленное изображение


Прикрепленное изображение



Прикрепленное изображение


Прикрепленное изображение


Прикрепленное изображение
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 2.3.2012, 18:15
Сообщение #2


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29946
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


Полезный отчет, спасибо!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Onotole
сообщение 3.3.2012, 9:16
Сообщение #3


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1359
Регистрация: 5.7.2010
Из: Курск
Вне форума


Репутация:   12


В общем там надо все хорошенько почистить и смазать. Кстати с такой проблемой часто к официалам ездят по гарантии менять обычно лечат или вд или заменой личинки. Хотел уже менять но потом залил пару раз вд и чтоб отвисало все, пока тьфу тьфу работает но понятно что это временное решение и надо сделать как выше написано.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Silver007
сообщение 19.7.2012, 8:52
Сообщение #4


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 3
Регистрация: 24.4.2012
Из: Воронеж
Вне форума
Авто: Mitsubishi Lancer 9

Репутация:   0


Тоже есть проблема с личинкой. Вот думаю заняться её востановлением. надеюсь у меня все получится!!)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
AKStyle
сообщение 19.7.2012, 14:31
Сообщение #5


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 5242
Регистрация: 26.7.2010
Из: МО, Белоозерский - Томск
Вне форума
Авто: Lancer IX 1.8T MT

Репутация:   134


Спасибо, пригодится (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Frizi
сообщение 14.6.2013, 7:32
Сообщение #6


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 1624
Регистрация: 3.2.2013
Из: Барнаул
Вне форума


Репутация:   32


пригодилось, Вить, закинь в ФАК)от себя хочу добавить, что если заклинило, и не вынимается личинка(как у меня), можно не долбить молотком до поломки, а пытаться повернуть ключ постукивая как сказано, мне помогло именно так)добавьте в основной пост это
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Onega
сообщение 14.6.2013, 9:50
Сообщение #7


Банный маньяк. Надежный как румынская авиация
*******

Группа:
Почетные ветераны
Сообщений: 5244
Регистрация: 17.3.2009
Из: Ярославль
Вне форума
Авто: Lancer STW 1.6AT

Репутация:   147


Добавлю.
Видел похожую тему на МЛК. Только там человек восстанавливал личину после вскрытия замка ворами. Всё тоже самое, только поврежденные пластиночки он новые надфилем вытачивал. Пластиночки купил в ларьке по ремонту и изготовлению ключей. Себестоимость восстановления у него вышла меньше 500 руб. Мне не помогло, мне свернули замок так, что силуминовый корпус разлетелся.. (IMG:style_emoticons/default/sad.gif)
Для справки: замена всех замков, в. т.ч. зажигания с перепрошивкой ключей стоит 22000 руб.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Bari
сообщение 2.10.2013, 17:10
Сообщение #8


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 245
Регистрация: 12.3.2012
Из: Россия, Владимир
Вне форума
Авто: Tiguan TDI2.0 4Motion

Репутация:   25


Добавляю свои 10 копеек.
Итак. Болезнь Ласера 9 - со временем начинают ржаветь рычажки открытия крышки бензобака и багажника внутри салона. Я доездился до того, что у меня они открывались с усилием и одновременно. Замок багажника тоже отказал. Так как оказался в деревне и появилось время - полез.
1. Рычажки пробрызгал и разработал очистителем карбюратора от HI-Gear. (куплен был в незапамятные годы, валялся в багажнике и не использовался, так как вовремя попал на этот форум и прочитал про дроссель. Titus (IMG:style_emoticons/default/wink.gif) !!!)
2. Теперь о главном - процесс "доставания личинки".
2.1. Снимаем обшивку багажника, выкручивая крестовой отверткой пластиковые шурупы. Оставляем шуруп немного в креплении и вынимаем вместе с ним.
2.2. Откручиваем 4 гайки (2 крепят пластиковую рамку багажника, к которой номер прикручивается, 2 крепят сам замок)
2.3. Снимаем номер, и пластиковый подномерник.
2.3. А вот и главное для чего пишу. ВНИМАНИЕ!!! Пластиковая рамка багажника крепится на пластмассовые пистоны (напоминают крепления для старых корпусов и материнских плат в них времен P4). Пистоны имеют 4 точки захвата, и снять их не имея инструмента не очень просто. Берем у детей фломастер, отпиливаем среднюю часть, длиной 2 см, вставляем в пистон, он сжимается и отлично выходит неповрежденным. Основная проблема - это нижний пистон - его достать очень тяжело, но! Сняв остальные пистоны тянем пластиковую рамку вверх (силу приложить придется) и оставляем нижний пистон в железе багажника. Его вынимаем плоскогубцами после снятия пластиковой рамки.
2.4. Добрались до замка, снимаем тягу, снимаем замок.
2.5. Разгибаем защитный кожух и снимаем его.
На данном этапе я увидел, что ни 1 из 4-х пластин личинки при вытащенном ключе не отпрыгивала в режим "блокировки".
2.6. Пока ничего не трогаем, берем очиститель карбюратора (который в нашей машине более ни для чего не нужен) и обильно промываем личину, вставляем после промывки ключ и пробуем повернуть.
У меня прошло 5 подходов, и замок сдался.
2.7. Смазываем все, собираем.
2.8. Пьем пиво, наслаждаясь выполненной работой.

Так как спонтанно подошел к работе - фотика под рукой не было, а фотографировать на мою любимою Nokia 6300 было стыдно (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Onega
сообщение 2.10.2013, 18:11
Сообщение #9


Банный маньяк. Надежный как румынская авиация
*******

Группа:
Почетные ветераны
Сообщений: 5244
Регистрация: 17.3.2009
Из: Ярославль
Вне форума
Авто: Lancer STW 1.6AT

Репутация:   147


Бари, тут 99,9% фоток сделано или на тапочек или на трамблёр. Так что на будущее не дрейфь, фоткай. На таких фотках качество экспозиции и глубина замысла автора не важна, важно чтоб видно было чё к чему. (IMG:style_emoticons/default/biggrin.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
tryval
сообщение 2.10.2013, 18:58
Сообщение #10


Супер Технический Маньяк
*****

Группа:
Технический Маньяк
Сообщений: 878
Регистрация: 2.6.2012
Из: Донбасс.Красный Луч
Вне форума
Авто: lancerX

Репутация:   91


А у меня в крышке багажника вообще нет личины (IMG:style_emoticons/default/shok.gif) ! Что разбирать , что смазывать ?
XIMIKATOR много чего перебрал , особенно фары , вот , вот , и тут .
Если порыться можно много тем найти .
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NightPoisk
сообщение 2.10.2013, 21:38
Сообщение #11


Последний романтик
*******

Группа:
Маньячила неугомонный
Сообщений: 5376
Регистрация: 1.7.2012
Из: Москва, Новые Черёмушки-Большая Москва, г.Московский, ЖК "Юго-Западный"
Вне форума


Репутация:   451


Который раз уже пишу. Не фига ничего разбирать. Поднял крышку багажника вверх. Прокапал моторной синтетикой. Повертел ключом. Ещё покапал. Ещё повертел. И забыл на пару лет. Собственно мне хватило пары раз с 2005 года.
На рычажки капать аккуратнее надо. И дёргать побольше.
(IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
VladiZlav
сообщение 2.10.2013, 21:52
Сообщение #12


Познающий Лансер 9
***

Группа:
Технический Маньяк
Сообщений: 143
Регистрация: 10.5.2013
Из: Симферополь
Вне форума


Репутация:   7


Цитата(NightPoisk @ 2.10.2013, 21:38) *
Который раз уже пишу. Не фига ничего разбирать. Поднял крышку багажника вверх. Прокапал моторной синтетикой. Повертел ключом. Ещё покапал. Ещё повертел. И забыл на пару лет. Собственно мне хватило пары раз с 2005 года.
На рычажки капать аккуратнее надо. И дёргать побольше.
(IMG:style_emoticons/default/smile.gif)

это не наш метод. не по маньячному (IMG:style_emoticons/default/biggrin.gif) А как же удовольствие от процесса? (IMG:style_emoticons/default/smile.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NightPoisk
сообщение 2.10.2013, 21:56
Сообщение #13


Последний романтик
*******

Группа:
Маньячила неугомонный
Сообщений: 5376
Регистрация: 1.7.2012
Из: Москва, Новые Черёмушки-Большая Москва, г.Московский, ЖК "Юго-Западный"
Вне форума


Репутация:   451


Для меня удовольствие, когда процесс не с машиной, а с хорошенькой девочкой (IMG:style_emoticons/default/rolleyes.gif)

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
VladiZlav
сообщение 2.10.2013, 23:45
Сообщение #14


Познающий Лансер 9
***

Группа:
Технический Маньяк
Сообщений: 143
Регистрация: 10.5.2013
Из: Симферополь
Вне форума


Репутация:   7


Цитата(NightPoisk @ 2.10.2013, 21:56) *
Для меня удовольствие, когда процесс не с машиной, а с хорошенькой девочкой (IMG:style_emoticons/default/rolleyes.gif)

просто смазать ее или все же по маньячному? (IMG:style_emoticons/default/laugh.gif) главное правильный подход, неважно с машиной это или с хорошенькой девочкой (IMG:style_emoticons/default/yahoo.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Bari
сообщение 12.10.2013, 15:55
Сообщение #15


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 245
Регистрация: 12.3.2012
Из: Россия, Владимир
Вне форума
Авто: Tiguan TDI2.0 4Motion

Репутация:   25


Цитата(NightPoisk @ 2.10.2013, 22:38) *
Который раз уже пишу. Не фига ничего разбирать. Поднял крышку багажника вверх. Прокапал моторной синтетикой. Повертел ключом. Ещё покапал. Ещё повертел. И забыл на пару лет. Собственно мне хватило пары раз с 2005 года.
На рычажки капать аккуратнее надо. И дёргать побольше.
(IMG:style_emoticons/default/smile.gif)


Мне "прокапывание" и продувание не помогло. Хотя про синтетику - не знал. Капал ВД-шкой.

Цитата(Onega @ 2.10.2013, 19:11) *
Бари, тут 99,9% фоток сделано или на тапочек или на трамблёр. Так что на будущее не дрейфь, фоткай. На таких фотках качество экспозиции и глубина замысла автора не важна, важно чтоб видно было чё к чему. (IMG:style_emoticons/default/biggrin.gif)


Усе понял шэф! Исправлюсь.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
NightPoisk
сообщение 12.10.2013, 16:03
Сообщение #16


Последний романтик
*******

Группа:
Маньячила неугомонный
Сообщений: 5376
Регистрация: 1.7.2012
Из: Москва, Новые Черёмушки-Большая Москва, г.Московский, ЖК "Юго-Западный"
Вне форума


Репутация:   451


Синтетика - страшная сила. (IMG:style_emoticons/default/laugh.gif)
По закисшим резьбам тоже её использовал. Ещё на Москвиче (IMG:style_emoticons/default/biggrin.gif)
Вроде помогает
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
AKStyle
сообщение 12.10.2013, 20:28
Сообщение #17


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 5242
Регистрация: 26.7.2010
Из: МО, Белоозерский - Томск
Вне форума
Авто: Lancer IX 1.8T MT

Репутация:   134


Цитата(NightPoisk @ 2.10.2013, 22:38) *
Который раз уже пишу. Не фига ничего разбирать. Поднял крышку багажника вверх. Прокапал моторной синтетикой. Повертел ключом. Ещё покапал. Ещё повертел. И забыл на пару лет. Собственно мне хватило пары раз с 2005 года.
На рычажки капать аккуратнее надо. И дёргать побольше.
(IMG:style_emoticons/default/smile.gif)

Тоже также делал, только LM-40. Результатом доволен!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post

Reply to this topicStart new topic
2 чел. читают эту тему (гостей: 2, скрытых пользователей: 0)
Пользователей: 0





Быстрый заказ, позвонить +7-978-708-85-73
Дроссель Amadeus Productions. Быстрый заказ по телефону.
(Viber, WhatsApp, Telegram)
Amadeus Productions Дроссельный узел на Lancer IX 1.6 (4G18), 2.0 (4G63) и другие моторы
Ремкомплект РХХ на Mitsubishi Lancer IX, 1.6 (4G18), MD619857, 1450A116
Облегченный маховик на 1.6 (4G18) и другие моторы
Облегченные шкивы на 1.6 (4G18) и другие моторы
One-touch или "Ленивые поворотники"
