Индикатор расхода топлива Опции

[Asdwarf]

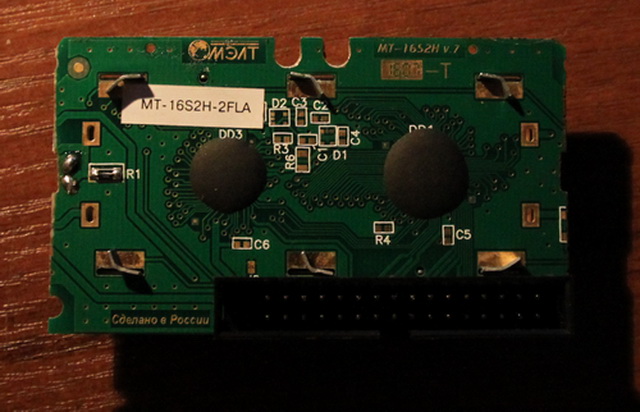

Экранчик у меня вообще оказался типа русский...

[SSh]

Неважно, они все совместимы по системе команд т.к. сделаны на одном и том-же контроллере - HD44780

[Asdwarf]

Печаль оказалась в том, что там подсветка весьма и весьма непонятная. Нифига не светодиоды, а блок какой-то во весь экран

[SSh]

Это может быть просто рассеиватель, а подсветка в конечном итоге - светодиодная... Сейчас поищу datasheet...

[SSh]

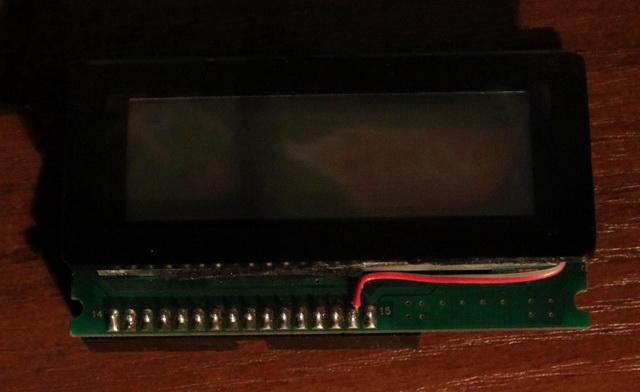

Кстати, выводы у него расположены как-то "хитро". Я сначала внимания не обратил (на среднем фото) - справа налево сначала идет 15, потом 16, потом только вывод 1 и т.д. до 14-го... (IMG:style_emoticons/default/huh.gif)

[SSh]

Datasheet
 MT_16S2H.rar ( 548,18 килобайт ) Кол-во скачиваний: 969

Система обозначений - как видим твой - со светодиодной подсветкой
 ClassificationOfLCMs2010.rar ( 145,79 килобайт ) Кол-во скачиваний: 826

[Asdwarf]

Да, спасиб, тоже наковырял уже...
Вот так вот выглядят эти светодиоды:

[SSh]

Кстати, этот индикатор никак не влезет на место штатных часов... Туда подходят индикаторы с габ. размерами 80х36. И по ширине их еще надо дополнительно подточить на 1...2 мм...

[Asdwarf]

ну...как бы он там уже года полтора стоит (IMG:style_emoticons/default/smile.gif)

[SSh]

Тогда мне интересно - как? Часы ведь прищелкиваются и расстояние между защелками 78мм. Для установки индикатора большего размера надо или отломать эти защелки или сместить индикатор вглубь...

[Asdwarf]

Ну вот если посмотришь на последнее фото, там, где припаяна подсветка (справа) - маленькая выемка.
И два пропила сверху под ножку крепления панели на торпеде (из-за них, кстати, этот провод и брошен на подсветку, пропилы идут через дорожку).
Встает идеально. Пропилы лучше было бы сделать на ножке, но такой уже прислали...

[SSh]

(IMG:style_emoticons/default/smile.gif) На первом фото даже заметнее, сначала не обратил внимания. Там и плата обрезана порядочно, где-то в сумме на 6...7мм. Поэтому и дорожки пришлось восстанавливать проводами. А я-то думаю - зачем на индикаторе провода напаяны? (IMG:style_emoticons/default/smile.gif)

[Asdwarf]

Угу...Так ты говоришь, если просто я заменю этот на, скажем, WinStar WH1602A (так и не понял, чем отличаются модели) и повешу его на тот же шлейф, где висит мой - будет работать точно так же?

[SSh]

так и не понял, чем отличаются модели

Ничем, МЭЛТ просто склонировал винстар...

будет работать точно так же?

Да, даже шлейф не надо перепаивать - у винстаровского вроде такая-же цоколевка

[Asdwarf]

Ничем, МЭЛТ просто склонировал винстар...

Не. Я имел ввиду буква в названии WinStar'а: там есть разные. В правилах маркировки сказано, что это обозначение модели.

[SSh]

Ты имеешь в виду букву "А" - WH1602A?

Да, это обозначение модели. А модели различаются габаритами и расположением выводов, напр, А - 84х44, В - 80х36, и т.д. В каждом конкретном случае надо смотреть даташит, ну а буквы после обозначения - цвет, подсветка, режим (негатив-позитив) и т.д.

[Asdwarf]

To cut a long story short В итоге, получается, что нам в Лансера на место часов подходят экранчики 80*36мм?
У меня получилось, что подойдут две модели ЖКИ - B, J и 1 модель OLED - A...
Но с OLED может быть косяк с диммированием, да? В том смысле, что алгоритмы разные на WH и WEH.

Осталось тока найти и приобресть беленький... Нету нигде, похоже (IMG:style_emoticons/default/sad.gif)

[SSh]

в Лансера на место часов подходят экранчики 80*36мм?

Да, хотя придется все-таки подточить с боков, но буквально на миллиметр, даже проводники на плате не повреждаются.

С ОЛЕД у меня проблемы возникли только с использованием нестандартных, символов, я об этом писал. С диммированием в принципе никаких проблем - я не знаю каким образом происходило диммирование со старым дисплеем, в крайнем случае можно просто сделать отдельную цепь, это несложно.

[Asdwarf]

А если не секрет, где ты заказывал?
А то из белых нашел только FSTN негативный. А он, я так понимаю, с синим фоном...

[SSh]

OLED мне помог получить Дмитрий за что я ему очень благодарен (IMG:style_emoticons/default/smile.gif)
