Индикатор расхода топлива Опции

[SSh]

ShiftLight конечно-же можно и к индикатору прикрутить, тем более, что свободных ног МК еще достаточно. Но, насколько я понимаю, индикатор шифтлайта должен быть перед глазами, т.е. светодиод надо тащить куда-нибуть в район приборки. Поэтому, по-моему, целесообразнее реализовать последний в виде отдельного узла, что собственно и сделано
Насчет индикации передач, как я понимаю, и на механике в конечном итоге переключения происходят по сигналам с ЭБУ, т.е. если дешифровать эти сигналы, то получим индикацию текущей передачи. Для случая с индикацией на ЖК такой вопрос уже поднимался и был решен, но я более склоняюсь к версии на светодиодном 7-сегментном индикаторе, которую тоже обсудили, но как-бы до конца не довели.
P.S. Лежу колюсь.... (IMG:style_emoticons/default/sad.gif) И так до след. воскресения...

[conroe]

ShiftLight конечно-же можно и к индикатору прикрутить, тем более, что свободных ног МК еще достаточно. Но, насколько я понимаю, индикатор шифтлайта должен быть перед глазами, т.е. светодиод надо тащить куда-нибуть в район приборки. Поэтому, по-моему, целесообразнее реализовать последний в виде отдельного узла, что собственно и сделано
Насчет индикации передач, как я понимаю, и на механике в конечном итоге переключения происходят по сигналам с ЭБУ, т.е. если дешифровать эти сигналы, то получим индикацию текущей передачи. Для случая с индикацией на ЖК такой вопрос уже поднимался и был решен, но я более склоняюсь к версии на светодиодном 7-сегментном индикаторе, которую тоже обсудили, но как-бы до конца не довели.
P.S. Лежу колюсь.... (IMG:style_emoticons/default/sad.gif) И так до след. воскресения...

Так я и собирался вывести лампу шифтлайта на приборную панель а модуль управления реализовать через контроллер, возможно ли это реализовать ? я не силен в этом, но спаять и сделать плату с божьей помощью смогу )

[SSh]

Так есть-же готовый и проверенный девайс
Не стоит все устройства смешивать в кучу...

[conroe]

Так есть-же готовый и проверенный девайс
Не стоит все устройства смешивать в кучу...

Я хотел бы программно управлять через девайс, а этому решению которое вы мне предлагаете есть очень много аналогов на ебее и тд ) просто я хочу все спрятать как можно сильнее )

Это было бы похоже на болт он решение )

[SSh]

Я хотел бы программно управлять через девайс, а этому решению которое вы мне предлагаете есть очень много аналогов на ебее и тд ) просто я хочу все спрятать как можно сильнее )

Это было бы похоже на болт он решение )

Честно говоря ничего не понял... Но, если нужна какая-нибуть другая функциональность - дело, как говорится, хозяйское (IMG:style_emoticons/default/wink.gif) Схемы и исходники есть - переделывайте как угодно.

[conroe]

Я хотел бы программно управлять через девайс, а этому решению которое вы мне предлагаете есть очень много аналогов на ебее и тд ) просто я хочу все спрятать как можно сильнее )

Это было бы похоже на болт он решение )

Честно говоря ничего не понял... Но, если нужна какая-нибуть другая функциональность - дело, как говорится, хозяйское (IMG:style_emoticons/default/wink.gif) Схемы и исходники есть - переделывайте как угодно.

Может вопрос не по теме но откуда можно взять данные оборотов двигателя для их визуализации ?

[SSh]

По теме... (IMG:style_emoticons/default/smile.gif)
Импульсы как скорости так и оборотов подводятся к приборке, соотв. контакты 12 (скорость) и 11 (тахометр) белого разъема.
http://forum.amadeus-project.com/index.php?showtopic=1350

[WelD]

Для 5ланса кто нибудь делал такой индикатор?

[SSh]

Индикатор подойдет на любой инжекторный двигатель.

[WelD]

ну это я понял (IMG:style_emoticons/default/smile.gif) меня интересует делал ли кто для 5 ланса, размер часов там другой.

Сообщение отредактировал WelD - 18.10.2012, 8:35

[SSh]

Насчет этого не в курсе... Но печатка в SL, легко можно переделать под свои требования

[WelD]

заинтересовался данным устройством. буду смотреть куда бы его поставить, а то чувствуется на место стандартных часов не поместиться (IMG:style_emoticons/default/sad.gif)

[SSh]

Есть вариант на светодиодной линейке, только индиктор расхода без часов и термометров. Этот намного компактнее и найти место под него, думаю, не составит труда.

[WelD]

хотелось бы с датчиками, еще бы не помешала такая функция как напряжение бортовой сети.

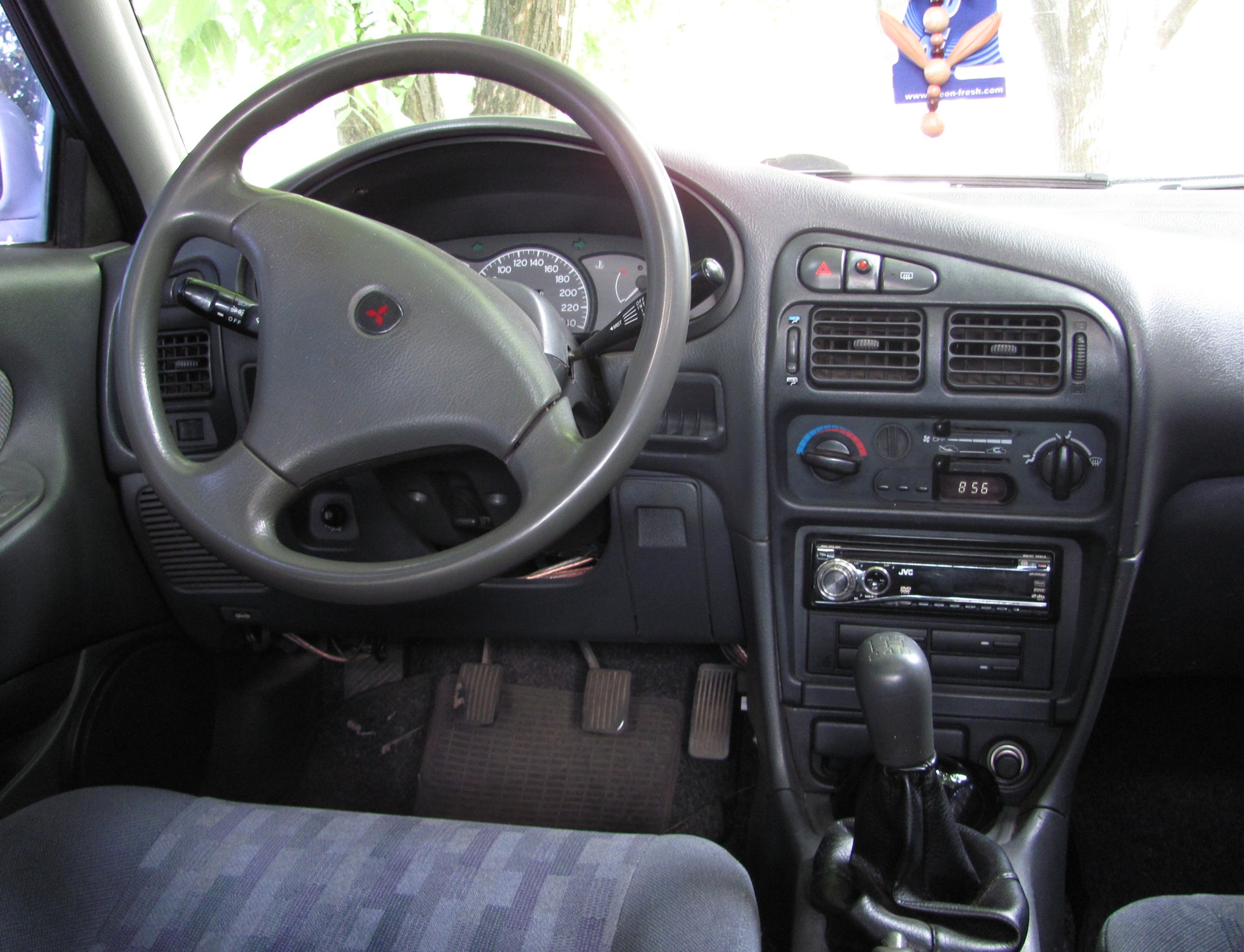

Вот фото стандартных часов в 5 лансере, если и делать на жки то прийдется вынимать весь корпус часов.
Еще как выриант можно выбросить ненужный блок под кассеты для магнитолы(находиться под магнитолой), только вот удобно ли будет?

[SSh]

Надо будет подобрать подходящий ЖК, а вынимать часы так и так придется.
Насчет напряжения бортсети - никаких проблем, примененный МК имеет на борту АЦП, так, что надо только подключить его через делитель и слегка дописать программу, в одном из первых вариантов моего индикатора и эта функция была предусмотрена, потом изъял за ненадобностью.
А каковы размеры окна часов? Вообще-то есть очень маленькие ЖК, но и символы на них соответственно мелкие, может считывание будет затруднено. Есь еще малогабаритные COG индикаторы, совпадающие по системе команд с примененным...

P.S. Магнитола точь-в-точь моя (IMG:style_emoticons/default/smile.gif)
P.P.S. Фотки по-моему лучше выкладывать здесь...

[WelD]

Размер окна часов не знаю, нужно померять, но сразу скажу что маленькие они. Кажется мне что снимать нужно все вместе с кнопками часов, тогда будет где разгуляться (IMG:style_emoticons/default/smile.gif)
А где посмотреть один из первых вариантов?

P.S. JVC KD5302
P.P.S. Понял, исправлюсь (IMG:style_emoticons/default/smile.gif)

[SSh]

Его давно уж нет... И исходники не сохранились. Но в принципе ничего сложного нет, надо добавить несколько строчек в исходный код и перекомпиллировать.

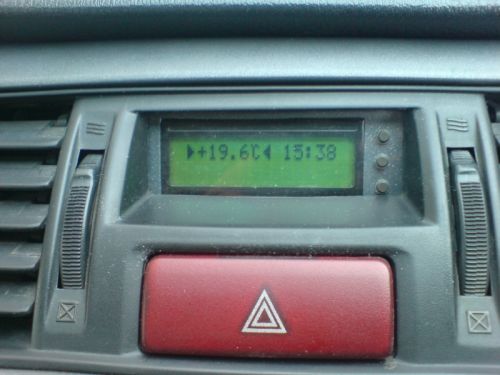

Сохранилась фотка, 3-я кнопка как-раз переключает на индикацию напряжения

[dandan2000]

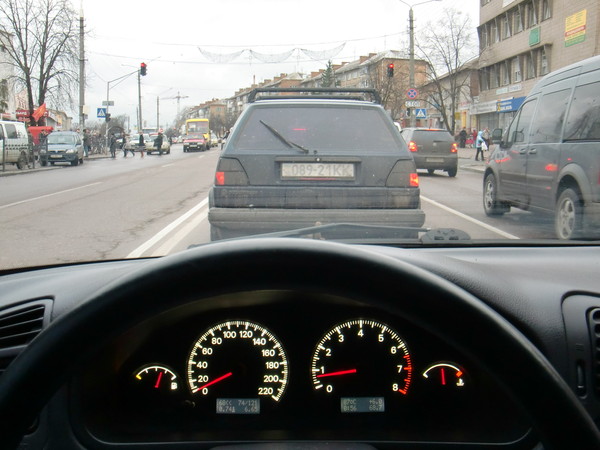

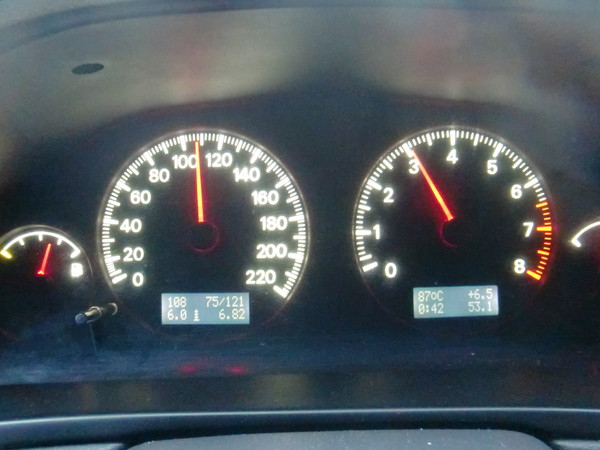

Я в Галанте сделал не в часах, я в приборке:
(IMG:http://content.foto.mail.ru/mail/dandan2001/3/i-48.jpg)
(IMG:http://content.foto.mail.ru/mail/dandan2001/3/i-49.jpg)
По-моему удобрее и солиднее. (IMG:style_emoticons/default/rolleyes.gif)

[Titus]

Прикольно! (IMG:style_emoticons/default/smile.gif)

[SSh]

Я в приборку хотел смонтировать светодиодный прогрессбар, там как-раз, как я писал, есть 2 смежных неиспользуемых отсека. Даже собрал сам девайс, а вот до установки так и не дошло - то времени нет, то неохота... (IMG:style_emoticons/default/wink.gif)
