dandan2000
сообщение 19.10.2012, 15:57
Сообщение #361


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 263
Регистрация: 12.7.2011
Вне форума
Авто: MMC Galant 2.0, Ralliart 2.0T

Репутация:   1

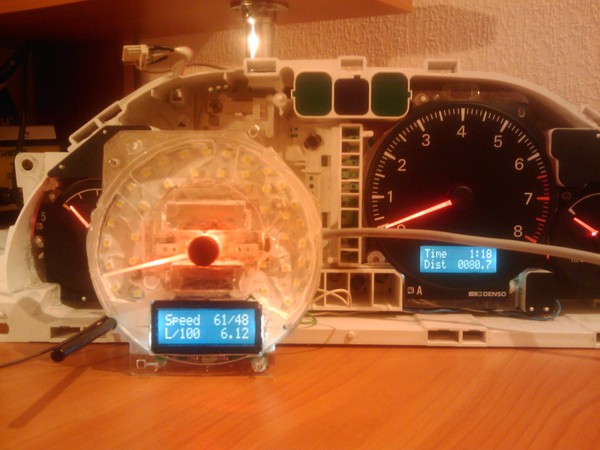

Внутри, кому интересно:
(IMG:http://content.foto.mail.ru/mail/dandan2001/3/i-13.jpg)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
Titus
сообщение 19.10.2012, 16:03
Сообщение #362


Don Amadeus
*******

Группа:
Главные администраторы
Сообщений: 29955
Регистрация: 19.2.2009
Из: Russia, Sevastopol
Вне форума
Авто: Lancer IX-1.6 MT Turbo, Honda Accord IX-2.4 AT Executive.

Репутация:   466


(IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/clapping.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 19.10.2012, 18:59
Сообщение #363


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


dandan2000, классно получилось! по схеме ТС делал?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 20.10.2012, 8:40
Сообщение #364


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


WelD, нет, это совершенно другой девайс
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 20.10.2012, 14:41
Сообщение #365


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


SSh, понятно.
наверное для начала сделаю светодиодный прогрессбар. правда вот никогда не програмировал ПИКи, только с Атмелом имел дело.

Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 20.10.2012, 15:15
Сообщение #366


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Про программирование пиков можешь почитать здесь и здесь
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 20.10.2012, 17:41
Сообщение #367


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


Цитата(SSh @ 20.10.2012, 15:15) *
Про программирование пиков можешь почитать здесь и здесь

спасибо, уже изучаю!
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 20.10.2012, 21:00
Сообщение #368


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


Измерил размер стандартных часов на лансере 5 - 100х24, этот дисплей WH1602B-TMI не помещается (IMG:style_emoticons/default/sad.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 20.10.2012, 21:45
Сообщение #369


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Габаритные размеры WH1602B 80х36, но размеры индикатора с рамкой 71х25,2 а только индикаторной области - 66х16
Помимо этого индикатора подойдет любой другой двухстрочник. Можно подобрать и меньшего размера.

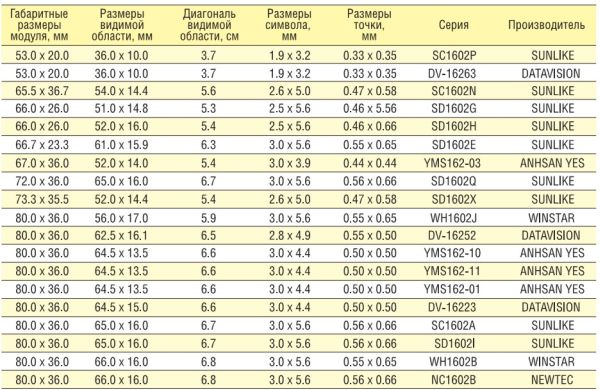

Вот для сравнения таблица размеров некоторых двухстрочников
Прикрепленное изображение

Кстати, размер OLED-a, что сейчас установлен у меня (WEH001602AGPP5N00001) такой-же как и у WH1602B, т.е. индикаторная область 66х16. OLED смотрится намного лучше да и температурный диапазон у него больше чем у ЖК - до -40 градусов.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 20.10.2012, 22:55
Сообщение #370


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


Так это все меняет (IMG:style_emoticons/default/smile.gif)
Да, но и OLED в 3 раза дороже (IMG:style_emoticons/default/smile.gif)
PS: что такое PEK23?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 20.10.2012, 23:36
Сообщение #371


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Зато, как уже говорил, не боится низких температур. ЖК уже при -15...20 градусах начинают "сыпаться". А смотрится так, что никакой ЖК и близко не стоял...
PEK23 ??? Не знаю...
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
WelD
сообщение 21.10.2012, 0:02
Сообщение #372


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 11
Регистрация: 17.10.2012
Вне форума
Авто: Mitsubishi Lancer V

Репутация:   0


на разводке печатной платы под это устройство. Только я немного ошибся, там написано REK23? правый верхний угол
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 21.10.2012, 0:21
Сообщение #373


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


А, это. (IMG:style_emoticons/default/smile.gif) Реле, РЭК-23
Использовалось для диммирования негативного индикатора. В версии с OLED и с позитивным индикатором его нет.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
dandan2000
сообщение 22.10.2012, 13:41
Сообщение #374


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 263
Регистрация: 12.7.2011
Вне форума
Авто: MMC Galant 2.0, Ralliart 2.0T

Репутация:   1


Цитата(WelD @ 19.10.2012, 18:59) *
dandan2000, классно получилось! по схеме ТС делал?
Не, это на Атмеле (мега8), схему сам мастрячил, к сожалению на бумаге не сохранилась.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
dandan2000
сообщение 22.10.2012, 13:44
Сообщение #375


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 263
Регистрация: 12.7.2011
Вне форума
Авто: MMC Galant 2.0, Ralliart 2.0T

Репутация:   1


Цитата(WelD @ 20.10.2012, 14:41) *
SSh, понятно.
наверное для начала сделаю светодиодный прогрессбар. правда вот никогда не програмировал ПИКи, только с Атмелом имел дело.
Да ну, с индикатором проще будет по схемотехнике. Делай на Атмеле, если что подскажу, только я на асме программировал, там гемора прилично.
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
riptopaz
сообщение 26.10.2012, 20:12
Сообщение #376


Начинающий Технический Маньяк
**

Группа:
Технический Маньяк
Сообщений: 24
Регистрация: 14.3.2010
Из: Москва
Вне форума


Репутация:   1


dandan2000! Сотона! (IMG:style_emoticons/default/good.gif)
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
ewgen1
сообщение 29.10.2012, 6:34
Сообщение #377


Технический Маньяк
***

Группа:
Технический Маньяк
Сообщений: 137
Регистрация: 16.11.2010
Из: Екатеринбург
Вне форума
Авто: Mitsubishi Airtrek Turbo-R

Репутация:   0


dandan2000 по какой схеме собирал?какие показания выводятся?тоже хочу такую собрать
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
silent33
сообщение 16.11.2012, 10:05
Сообщение #378


Новичок
*

Группа:
Новичок
Сообщений: 2
Регистрация: 15.11.2012
Вне форума
Авто: Lancer IX

Репутация:   0


Ssh, можете выложить прошивку и плату под OLED?
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
SSh
сообщение 16.11.2012, 11:42
Сообщение #379


Технический Маньяк-Гуру
*******

Группа:
Технический Маньяк
Сообщений: 7049
Регистрация: 3.6.2009
Из: Армения
Вне форума
Авто: Lancer IX, AT

Репутация:   265


Схема, разводка, прошивка, исходник...
Прикрепленный файл  OLED.rar ( 36,09 килобайт ) Кол-во скачиваний: 321
Go to the top of the page
¬
Вставить ник в форму быстрого ответа
+Quote Post
silent33
сообщение 16.11.2012, 12:20
Сообщение #380


Новичок
*

Группа:
Новичок
Сообщений: 2
Регистрация: 15.11.2012
Вне форума
Авто: Lancer IX

Репутация:   0


Спасибо!
