Автоподъем стекол на девятом лансе. Часть вторая. Опции

[RN6LEA]

Значит осталось глянуть за торцевой крышкой и за приборкой, остальные уже посмотрели (IMG:style_emoticons/default/biggrin.gif)

Обнаружилась за крышкой... Доп каналы были заняты, но нашёлся один основной (IMG:style_emoticons/default/wink.gif) Итог, всё работает!

[zalik]

Значит осталось глянуть за торцевой крышкой и за приборкой, остальные уже посмотрели (IMG:style_emoticons/default/biggrin.gif)

Обнаружилась за крышкой... Доп каналы были заняты, но нашёлся один основной (IMG:style_emoticons/default/wink.gif) Итог, всё работает!

тссс, низя писать где сигнашку нашёл!)))

[angelfear]

Обнаружилась за крышкой...!

низя писать где сигнашку нашёл!)))

а может за крышкой бензобака.

[lexcite]

Дмитрий день добрый. Купил тут ваше изделие, только с проводами без цветных проводов. В интсрукции указана распиновка со стороны платы или фишки ?
Как вытащить пины из фишки? как я понимаю по обеим сторонам пина должны быть упоры, как например в разъеме молекс. Иголка туда не залазит. Подточил иголку, теперь она туда лезет, но метал слишком тонкий чтобы задвинуть замки ... Есть ли какой другой вариант откуда подходят эти пины?
(IMG:http://s52.radikal.ru/i138/1405/69/c27df8a184aft.jpg)

Заранее благодарю.

[RN6LEA]

Из этого разьёма никак...Проще новый взять, запаять и вставить обратно.

[dmitrij_b]

В инструкции вид со стороны платы.

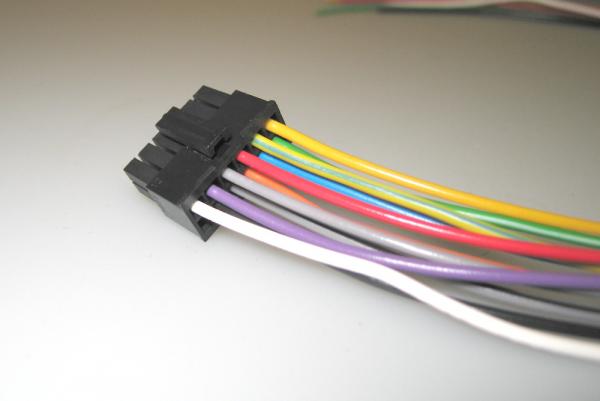

Вот фотка разъема с проводами. Надеюсь с ней понятнее будет, чем со слепой схемой из инструкции.


Вынуть контакт из этого разъема без повреждения самого разъема мне ни разу не удалось. (IMG:style_emoticons/default/sad.gif) Так-что, наверное, если есть поблизости радиомагазин с достаточно широким ассортиментом, то проще купить новый разъем и заделать в него провода наново. Ну или паяться к этим хвостикам, но это будет довольно ювелирное развлечение.
Разъем, в магазине в котором я его покупал, назывался "MF3.0 2x06F обж". Контакты идут с ним в комплекте.

зы. В принципе мог бы и отправить Вам уже заделанный разъем (как на фото), но почта наша сдерет за пересылку денег раза в два-три больше стоимости самого разъема с проводами...

[lexcite]

Отлично, если есть возможность я бы рассмотрел вариант с отправкой. Какова будет цена фишки ?

[DWD]

lexcite, не торопитесь. Эти разъёмы достаточно легко разбираются-собираются.

Контакт в разъёме держат два выступа на нём, расположенных с разных сторон.
Если смотреть на разъём, как у Вас на фото, то эти выступы находятся справа и слева каждого контакта.

Так вот, обычную, но толстую иглу (я использую, так называемую, "цыганскую"), вставляете между контактом и стенкой корпуса этого контакта и изгибая её стараетесь кончиком иглы надавить на выступ, что бы он согнулся. После этого, потянув за провод, вытягиваете контакт.

Можете сначала с помощью линзы рассмотреть устройство разъёма, что бы представлять весь процесс.

Позже напишу как перепаивать эти контакты и вставлять в разъём...

Или уже не нужно?

[lexcite]

Мне повезло, один пин был не до конца "всунут", именно по нему я и понял как их надо вытаскивать. Но проблема в том что расстояние от стенки до пина слишком малое. Туда не пролезет обычная иголка. Тем более толстая.

[DWD]

У меня пролазит.
Правда я, похоже, погорячился, обозвав используемую иголку "цыганской". Она, пожалуй, чуть меньше будет. Но всё равно толстая. В общем, она с некоторым усилием входит в промежуток между контактом и стенкой разъёма. Вот такую и подберите. Если взять тонкую иглу, то она просто согнётся или сломается. По крайней мере обычная булавка гнётся.

[Blade]

Всем привет. Подскажите где можно преобрести доводчик?

Сообщение отредактировал Blade - 29.5.2014, 14:43

[DWD]

есть проблема с девайсом собранным DWD
доводчик работает без вопросов, но он как-то влияет на работу авто.
через минуту после выключения зажигания(если доводчик стоит) не включаются габариты, не моргается дальним.
если доводчик(блочек) с разьема снять - то все прекрасно работает, как связать? натолкните на пути истенный.

Похоже на проблемы с фиолетовым проводом. Предположительно через минуту после отключения питания доводчика (когда разряжаются внутри него конденсаторы питания) он подсаживает фиолетовый провод на массу. А как раз по этому фиолетовому проводу идет общение, в том числе, ЭБУ подрулевого переключателя и FrontECU - ответственного за головной свет.

Да, было дело... (IMG:style_emoticons/default/smile.gif)
Дмитрий, спасибо за подсказку.

Оказалось, что в выключенном состоянии схема, действительно, подсаживает фиолетовый провод на массу.
Это был вариант без реле. Вместо реле используется микросхема электронного коммутатора (электронное реле).
Так вот, в обесточенном состоянии микросхема даёт утечку на корпус по всем входам-выходам и это её штатный режим. Просто она не расчитана на работу без питания... (IMG:style_emoticons/default/smile.gif) Чтобы утечка пропала, нужно подать на неё хотя бы пару вольт напряжения.
А будучи включенной в схему авто, электроника кторого всё время работает, она и садила сигнал шины данных.

Вышел из положения, постоянно запитав микросхему этого коммутатора - напрямую от зелёного провода.

На общем потреблени это не скажется, так как микросхема выполнена по КМОП-овской технологии и потребляет энергию только в момент перекллючения из одного состояния в другое. А переключившись - уже ни чего не потребляет.

fredik протестировал переделанный вариант - говорит, что всё нормально.

[roman12128]

Дмитрий добрый день а вы не планируете изготовить ещё несколько доводчиков в ближайшее время? очень хочется стать обладателем такого девайса.

[roman12128]

Дмитрий добрый день а вы не планируете изготовить ещё несколько доводчиков в ближайшее время? очень хочется стать обладателем такого девайса.

[BIOM@X]

Дмитрий добрый день а вы не планируете изготовить ещё несколько доводчиков в ближайшее время? очень хочется стать обладателем такого девайса.

есть у меня, так и не дошли руки до установки. Могу продать, цену сейчас не помню за которую покупал, но думаю договоримся, пересыл почтой за ваш счет. Срок отправки не раньше чем через месяц, в командировке сейчас.

[roman12128]

хорошо напиши как приедешь с удовольствием куплю

[ося]

Доводчики ещё продаются?

[AlexanderGD]

Тоже интересует покупка доводчика.

[BIOM@X]

Продан.

[roman12128]

у меня он лежит уже на почте 2 день все забрать неуспеваю почта закрывается. мне Biomax продал
