 13.5.2015, 21:16
Сообщение
#461
|
|
|
Супер Технический Маньяк  Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация:  49
 |
Дмитрия по телефону забодал уже наверное )
Тут пишу... Ситуция такая: Запрогораммировал Атмегу-всё норм.Поставил в авто. Работает почти всё ) Кроме закрытия от сигналки и не реагирует если синий провод просто на землю замыкать.Реле на плате щёлкает и через секунду отключается. Силовое реле не щёлкает.На желтом проводе в штатной проводке + пропадает ч/з 30 сек, диод тоже гаснет. Т.е на желто-зеленом нет сигнала на реле силовое.Можно как то на столе проверить что нибудь? Авто дорестайл, но блок управления от рестайла стоит.Неужели в дорестайле проводка чем то отличается? |
 |

|
|
13.5.2015, 22:16
Сообщение
#462
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 1802 Регистрация: 21.2.2009 Из: Екатеринбург Вне форума Авто: Lancer IX 1.6MT (105HP) Репутация: 108
|
На столе не проверить толком. (IMG:style_emoticons/default/sad.gif) Работа доводчика сильно завязана на работу со штатными системами авто, работу которых подручными средствами не сымитировать.
По идее алгоритм работы доводчика такой: - по появлению массы на синем проводе проверяется наличие питания на желтом проводе. - если питание есть - разрывается линия SWS и доводчик ждет 2 секунды пропадания питания на желтом проводе. Если питание за это время не пропадает - это воспринимается как ошибка и доводчик закрывание стекол не запускает. - если питания нет или оно пропало после разрыва SWS - подается сигнал на включение внешнего силового реле (желто-зеленый провод садится на массу). .... Насколько я понимаю, сигнал с синего провода доводчик видит - раз реагирует на него. Дальше либо он не видит отключения/отсутствия питания на желтом проводе и не идет дальше по алгоритму. Либо не работает цепь запуска внешнего силового реле. Причем больше похоже не первое. Что творится на желтом проводе при запуске доводчика массой на синем проводе? |
|
|
|
|
13.5.2015, 23:49
Сообщение
#463
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Спасибо Дим! Завтра все проверю и опишу, что там видно. Все проверил, оказаловь впаял вместо baw56-baw70)
|
|
|
|
|
12.8.2015, 15:13
Сообщение
#464
|
||
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Дмитрию спасибище за запущенную в "свободное плавание" интеллектуальную собственность! (IMG:style_emoticons/default/wink.gif)

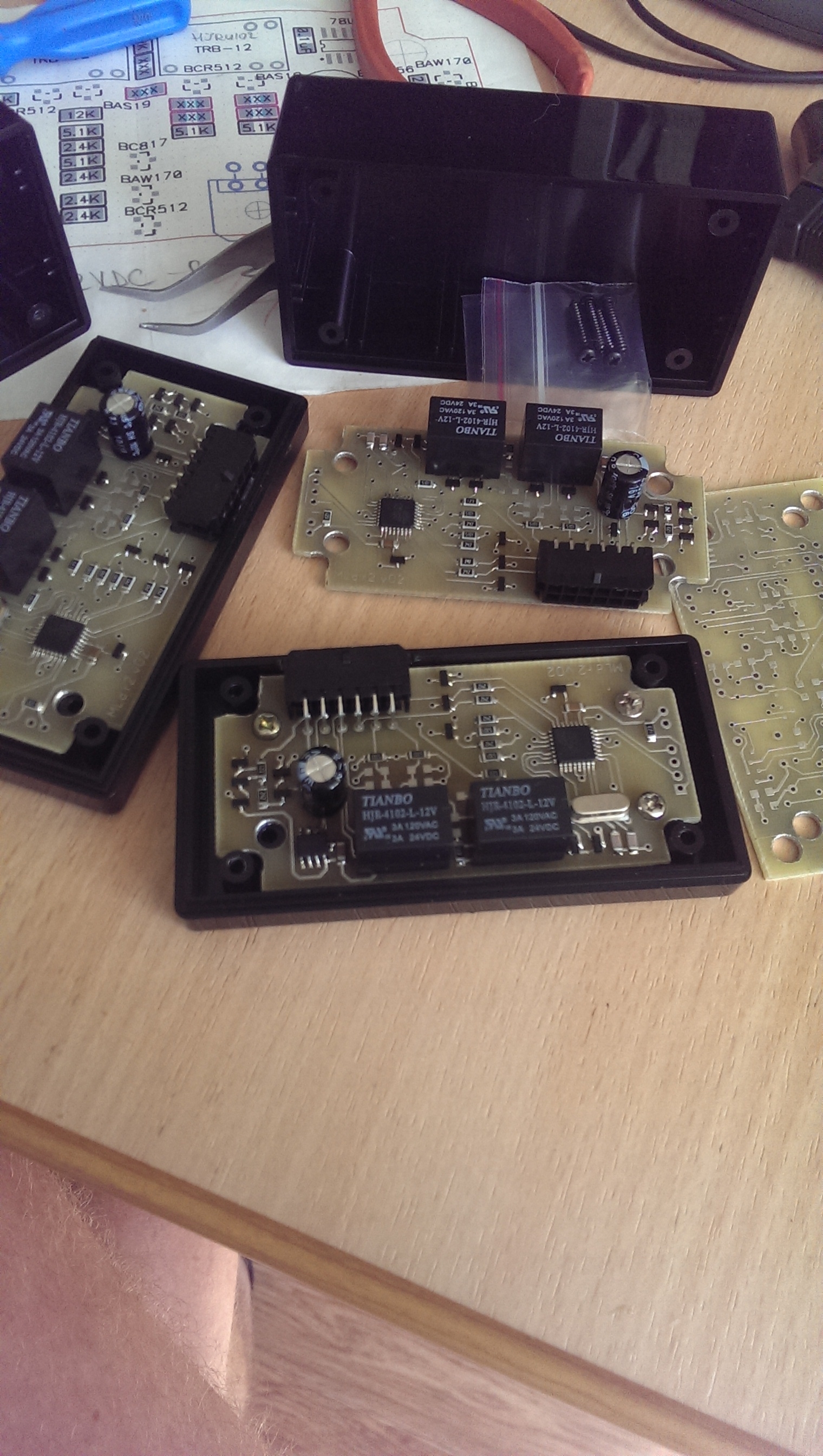

Для друганов замастырил пару штук) Платки конечно не такие красивые, но все равно работают отлично!
Эскизы прикрепленных изображений
|
|
|
|
|
|
��������� �� 83%
|
12.8.2015, 15:29
Сообщение
#465
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 564 Регистрация: 16.8.2010 Из: г.Ростов-на-Дону Вне форума Авто: Lancer IX 2.0 AT Репутация: 30
|
Лёх, красота тут не главное, лишь бы выполняла свою закрывательную функцию. Завтра может подъеду вечером для установки)
|
|
|
|
|
12.8.2015, 15:30
Сообщение
#466
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Цитата(freelancer @ 12.8.2015, 15:29)  Лёх, красота тут не главное, лишь бы выполняла свою закрывательную функцию. Завтра может подъеду вечером для установки) Все закрывает, главное найти где сига стоит))) |
|
|
|
|
12.8.2015, 15:31
Сообщение
#467
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 564 Регистрация: 16.8.2010 Из: г.Ростов-на-Дону Вне форума Авто: Lancer IX 2.0 AT Репутация: 30
|
Сигу найдём, не волнуйся. Где-то я её видел недавно)
|
|
|
|
|
12.8.2015, 15:58
Сообщение
#468
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Тссс... (IMG:style_emoticons/default/biggrin.gif)
|
|
|
|
|
12.8.2015, 16:41
Сообщение
#469
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 1802 Регистрация: 21.2.2009 Из: Екатеринбург Вне форума Авто: Lancer IX 1.6MT (105HP) Репутация: 108
|
Пожалуйста! (IMG:style_emoticons/default/smile.gif)
Крепежные отверстия что-то Вам рассверлили великоватые. Нормально держится плата в корпусе? |
|
|
|
|
12.8.2015, 19:07
Сообщение
#470
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Да, Дим - есть такое дело.Все нормально держится. Они отверстие ещё забыли под стабилизатором )
|
|
|
|
|
12.8.2015, 20:46
Сообщение
#471
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 1802 Регистрация: 21.2.2009 Из: Екатеринбург Вне форума Авто: Lancer IX 1.6MT (105HP) Репутация: 108
|
Упс. (IMG:style_emoticons/default/blink.gif)
Хм, то переходное единственный подвод минуса к стабу... Как выкрутились? Досверливали и перемычку между сторонами ставили? |
|
|
|
|
12.8.2015, 21:40
Сообщение
#472
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Да Дим, перемычку поставил, предварительно дрелькой просверлив дырочку.Увидел не сразу, это стоило жизни одной атмеге.
Да платок всего 5 штук было.Не стал изготовителя прессовать. Пару атмег с него взял и разошлись)) |
|
|
|
|
12.8.2015, 21:51
Сообщение
#473
|
|
|
Технический Маньяк-Гуру Группа: Технический Маньяк Сообщений: 1802 Регистрация: 21.2.2009 Из: Екатеринбург Вне форума Авто: Lancer IX 1.6MT (105HP) Репутация: 108
|
|
|
|
|
|
16.8.2015, 16:56
Сообщение
#474
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 564 Регистрация: 16.8.2010 Из: г.Ростов-на-Дону Вне форума Авто: Lancer IX 2.0 AT Репутация: 30
|
Установил данный блок, всё работает отлично, в т.ч. и режим травмобезопасности (проверено на кошке (IMG:style_emoticons/default/laugh.gif) ..... шутка (IMG:style_emoticons/default/wink.gif) )
Дмитрию (dmitrij_b) и Алексею (RN6LEA) выражаю свою благодарность! (IMG:style_emoticons/default/smile.gif) |
|
|
|
|
1.10.2015, 10:14
Сообщение
#475
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 3 Регистрация: 22.9.2015 Вне форума Авто: lancer 9 (1.6 AT) Репутация: 0
|
Всем привет.
А кто нибудь сможет за денежку собрать такую приспособу?. |
|
|
|
|
1.10.2015, 16:31
Сообщение
#476
|
|
|
Супер Технический Маньяк Группа: Технический Маньяк Сообщений: 807 Регистрация: 22.1.2014 Из: Ростов-на-Дону Вне форума Репутация: 49
|
Дружище, регион то какой? Собрать не проблема... ;-)
|
|
|
|
|
2.10.2015, 15:54
Сообщение
#477
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 3 Регистрация: 22.9.2015 Вне форума Авто: lancer 9 (1.6 AT) Репутация: 0
|
Город Орел.
|
|
|
|
|
6.10.2015, 11:51
Сообщение
#478
|
|
|
Новичок Группа: Новичок Сообщений: 1 Регистрация: 6.10.2015 Вне форума Авто: mitsubishi lancer Репутация: 0
|
Тоже интересен доводчик, сколько денег? Крым.
|
|
|
|
|
5.11.2015, 15:11
Сообщение
#479
|
|
|
Новичок Группа: Новичок Сообщений: 1 Регистрация: 12.10.2015 Вне форума Авто: Mitsubishi Lancer 9 2.0 AT Репутация: 0
|
В Днепропетровске есть такие? Как купить?
|
|
|
|
|
24.11.2015, 14:27
Сообщение
#480
|
|
|
Начинающий Технический Маньяк Группа: Технический Маньяк Сообщений: 3 Регистрация: 4.1.2015 Вне форума Авто: Lancer IX 1.6 Репутация: 0
|
Тоже интересует! Делает сейчас их кто или нет?
|
|
|
|
 |
