Дело было вечером..., Nixie clock Опции

[SSh]

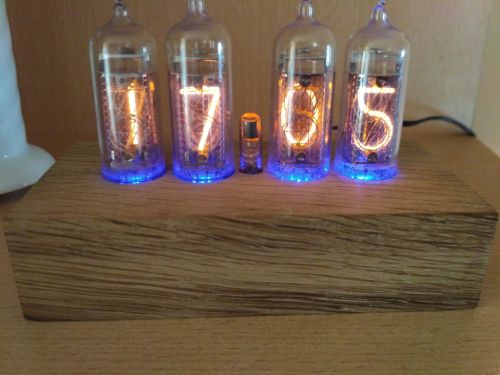

Как говорится, делать было нечего, а тут попались случайно не выкинутые газоразрядные индикаторы. Сначала просто спаял часики, а после захотелось упаковать их в корпус, что оказалось гораздо более сложным делом, чем весь процесс сборки электроники (IMG:style_emoticons/default/wink.gif)
Сначала несколько дней искал подходящий материал, потом оказалось, что у нас в городе есть бондарь, у него-то и разжился двумя дубовыми планочками, уже вырезанными по размеру и отшлифованными. После на фрезерном станке вырезал углубление под платы и, самое сложное, отверстия под лампы. Надо было постараться просверлить их точно по месту и без сколов, что фрезеровщику удалось. Хотя, в качестве запасного варианта, если-бы сколы все-таки появились-бы, была предусмотрена алюминиевая накладка. Вот так выглядят часики с накладкой и без, какой вариант оставить - не знаю. Хотя, т.к. накладка никак не крепится к корпусу (шляпки винтов - декоративные), можно в любой момент переходить от одного варианта к другому (IMG:style_emoticons/default/smile.gif)

[Titus]

Сергей, красота! (IMG:style_emoticons/default/smile.gif)
С накладкой более законченный вид, чисто мое мнение (IMG:style_emoticons/default/smile.gif)

[SSh]

Значит не буду снимать, сейчас как-раз установлена (IMG:style_emoticons/default/smile.gif)

[Titus]

У меня все руки не доходят затеяться с подобным, очень нравится, видел кучу подобных обзоров)))

[Гость_Aleks174V_*]

Это же ещё советские штуковины.

[SSh]

Да. Я-ж и говорю (IMG:style_emoticons/default/smile.gif)

случайно не выкинутые газоразрядные индикаторы

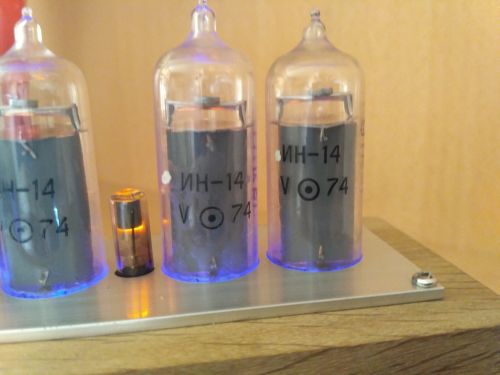

Вот оборотная сторона, верхняя строка тип, ИН-14, нижняя - дата выпуска, май 1974 года. Т.е. через пару месяцев им стукнет 45 лет (IMG:style_emoticons/default/wink.gif)


Добавил т.н. антиотравление

[Titus]

Круть (IMG:style_emoticons/default/smile.gif)

А как реализуется антиотравление?

[SSh]

Блок времени выполнен на отдельной микросхеме DS3231. С неё считывается значение времени и выводится на индикатор. Ну а перед выводом каждую минуту производится поочередной перебор всех цифр на каждом индикаторе, т.е. тут текущее время отдельно и запоминать не надо, каждый раз значение берется непосредственно с RTC-чипа. Сейчас я вместо ранее используемого DS1307 (напр. в индикаторе расхода топлива) использую готовые платы на DS3231, т.к. последние имеют встроенный в чип термокомпенсированный генератор - задатчик времени, что позволяет во многих случаях обойтись вообще без кнопок установки времени, которое можно установить во время прошивки и оно не будет сбиваться годами, естественно в разумных пределах. Помимо этого указанная микросхема имеет целый ряд других преимуществ и возможностей.

[Titus]

Понял, интересно)
Надо будет заморочиться)

Как точность хода у 3231?

[SSh]

В наихудшем варианте в диапазоне температур 0..+40C прибл. +/- минута в год (точнее, по даташиту, +/-63 секунды (IMG:style_emoticons/default/smile.gif) ) . Реально, при комнатной температуре, меньше. Точность откалибрована на заводе, но при желании можно подкорректировать и самому, что для бытовых задач, по-моему, лишнее, я даже не вникал как это делается )))
Также имеет встроенный термометр с точностью +/- 3 градуса, 2 будильника, а на показанной плате доп. установлена микросхема памяти 24С32.

[NightPoisk]

Класс!!

[Konst@ntin]

Прикольная штука....

[Titus]

В наихудшем варианте в диапазоне температур 0..+40C прибл. +/- минута в год (точнее, по даташиту, +/-63 секунды (IMG:style_emoticons/default/smile.gif) ) . Реально, при комнатной температуре, меньше. Точность откалибрована на заводе, но при желании можно подкорректировать и самому, что для бытовых задач, по-моему, лишнее, я даже не вникал как это делается )))
Также имеет встроенный термометр с точностью +/- 3 градуса, 2 будильника, а на показанной плате доп. установлена микросхема памяти 24С32.

Интересная микросхема (IMG:style_emoticons/default/smile.gif)

[SSh]

След. девайс в nixie-линейке, просто свеча. Надо только придумать подсвечник и встроить в него высоковольтный преобразователь, не хочу запитывать непосредственно от сети.
Вот, кстати и она, отрезал от гирлянды, которую нам подарили, когда я еще был школьником, в году опять-же в 1974-м. Гирлянда до сих пор жива, даже в своей "родной" коробке ))

Правда, на очереди было другое устройство, термометр, но я пока не могу достать необходимую лампу, была одна полуживая, но я её случайно грохнул (IMG:style_emoticons/default/sad.gif) Ищу...

[Titus]

Красота, помню такие "свечки" (IMG:style_emoticons/default/smile.gif)

Термометр будет функционировать по назначению? (IMG:style_emoticons/default/smile.gif)

[SSh]

Термометр будет функционировать по назначению? (IMG:style_emoticons/default/smile.gif)

Надеюсь (IMG:style_emoticons/default/smile.gif) Вообще-то можно будет откалибровать достаточно точно даже не имея эталонного измерителя. В качестве датчика используется цифровой, DS18B20, такой-же, как в моем индикаторе уровня топлива, где опред. температуре однозначно соответствует выдаваемый датчиком код. Высота столба у указанных индикаторов зависит от приложенного напряжения, которое будет формироваться из ШИМ сигнала, генереруемого МК. Надо в программе указать соответствие код-частота ШИМ и все. Т.е. шкалу можно будет выгравировать в любом приемлемом масштабе, а потом привязать показания к шкале а не наоборот.

[Titus]

Я так примерно и понял, по внешнему виду (IMG:style_emoticons/default/smile.gif) Круто!

[Frizi]

Правда, на очереди было другое устройство, термометр, но я пока не могу достать необходимую лампу, была одна полуживая, но я её случайно грохнул (IMG:style_emoticons/default/sad.gif) Ищу...

на работе есть такая живая лампа, но не знаю согласится ли мой слесарь ее отдать (IMG:style_emoticons/default/smile.gif)

[SSh]

Если это для меня, спасибо, я уже достал. (IMG:style_emoticons/default/smile.gif) Аж 2 штуки, и знаю, где можно купить еще с десяток или больше. Причем продавец, по-видимому, не знает почем эти лампы на ebay, вот и продает по пол-доллара штука )))
Выгравировал пару шкал, одну с прямоугольным, вторую с полулруглым верхом

Термометр, полностью готов, осталось запаковать в корпус, но фрезеровка корпуса тормозится, у фрезеровщика умер кто-то из родственников, и он не ходит на работу. Корпус будет из такого-же куска дуба, что и у часов.

Хочу выкупить все остальные лампы, понравился также индикатор уровня, может когда-нибуть спаяю что-то подобное.

[Titus]

Ух, красота! (IMG:style_emoticons/default/smile.gif)

[SSh]

Все, готовы 2 варианта, один комплект в корпусах из цельного куска дуба, второй - в склеенных из дубовых планок.



Подсветку термометров заменил на белую, синяя выглядела мрачновато )).

[Titus]

Красота (IMG:style_emoticons/default/smile.gif) Точно показывает температуру?)

[SSh]

Когда-как )))) Точнее, зависит от положения датчика, я поставил цифровой DS18B20, так он настолько чувствительный, что регистрирует даже незначительный нагрев деревянного корпуса от самой схемы, которая тоже греется вообще незаметно, но датчик это чувствует. На втором комплекте датчик установлен прямо на корпусе (черный столбик справа), поэтому термометр включаю только чтоб посмотреть температуру, а то буквально через минуту после включения показания начинают ползти вверх. На первом комплекте датчик сделал выносным, он болтается где-то сзади (на фото не видно), поэтому показания верны.
Теперь про сами показания. Индикатор ИН-13 управляется ШИМ-сигналом, я проверил, длина столбика достаточно линейна по отношению к скважности сигнала. Ну, а если захочется супер-точности, тоже не проблема, можно в упр. программу просто вписать таблицу соответствия <длина столба - скважность - температура> и в зависимости от температуры, а точность датчика, между прочим, 0,0625 градуса, выбирать из таблицы необходимую скважность которой соответствует опред. столбик. Тут все достаточно просто ))) И напоследок, прибл. раз в минуту раз 5 дергаю столбиком вверх-вниз (антиотравление).

[Titus]

Класс, понял, круто (IMG:style_emoticons/default/smile.gif)
Слева - лазерная гравировка по пластику?

[SSh]

На верхнем фото - слева, на нижнем - справа (IMG:style_emoticons/default/smile.gif)
Да, причем то-ли гравировщики не очень искусные, то-ли лазер бракованный, то-ли так и должно быть из-за неоднородности акрила, но если смотреть сбоку, то видны "иголочки" в разных местах выгравированных символов. Но этот "дефект", наоборот, придает доп. эффект при подсвечивании, т.е. символы с "иголочками" смотряться гораздо красивее, чем без.

[Titus]

Понял, тоже круто (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

Добавил и "свечку" )) Теперь весь комплект в сборе

[LAN 298]

(IMG:style_emoticons/default/hi.gif) Класс!! (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

Спасибо (IMG:style_emoticons/default/drinks.gif) (IMG:style_emoticons/default/smile.gif)

[регион16]

(IMG:style_emoticons/default/best.gif) (IMG:style_emoticons/default/best.gif) Всегда завидовал людям, которые с электроникой дружат.

[SSh]

Что-то меня опять на ретро потянуло... Нашел в барахле целый мешок радиоламп, выбрал из них усилительные, хочу сделать... правильно, ламповый усилитель (IMG:style_emoticons/default/smile.gif) , который мне в общем-то и ни к чему, но сам процесс, думаю, будет увлекательным. И не столько сборка схемы, тут проблем нет, сколько изготовление корпуса так, чтоб вписался в интерьер. Вообще-то хочу соединить, так сказать, эпохи. Усилитель будет ламповым, но сигнал на него будет подаваться по Bluetooth, модуль которого еще и найти надо. Те, что есть в наличии или "болтают", что мне сильно не нравится, или-же не предусмотрены для передачи аудио.


Кстати, присмотрел схемку, которая была опубликована в журнале "Радио" #5 за 1957год, т.е. мы с этой схемой ровестники (IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/smile.gif)

[Titus]

Ламповый звук - тема, если еще источником винил и достойную акустику на выходе! (IMG:style_emoticons/default/smile.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

Постепенно осуществляю ретро-бзики )))


Пока только на макете (печатная плата, унифицированные трансформаторы, современные конденсаторы и т.д.), в окончательном варианте кое-какие детали опять-же будут заменены на "допотопные" и все это дело будет смонтировано навесным монтажем на планках )

[Titus]

Нормальная затея)
Кстати, все тоже думаю заняться ламповыми усилителями, но, пока руки не доходят...)))

[SSh]

Все... окончательно смонтировал и запустил. Звучит неплохо, даже с этими динамиками (1гд36-100), но, думаю, можно добиться и большего. Надо будет поиграться на досуге с режимами, или, наверное, перейду к след. лампе - 6П1П. Сейчас стоит 6ф5п и схема из книги, изданной когда я еще в школу не ходил (IMG:style_emoticons/default/smile.gif)

Добавил через пол-часа. Вроде ничего особенного в звучании, но вот сижу и 30 минут слушаю музыку, причем в моно... Срочно надо и второй канал паять, но тут уже не макетом а окончательным вариантом, поэтому срочно не получиться (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Кстати, есть именитый японец-аудиофил, который считает правильным только моно-звук (IMG:style_emoticons/default/smile.gif)

[SSh]

Где сейчас найдешь такой? (IMG:style_emoticons/default/biggrin.gif) Придется городить микшер (IMG:style_emoticons/default/wink.gif)
Я - за стерео (IMG:style_emoticons/default/smile.gif)
Вон квадро да, не прижилось, помню только одно такое промышленное устройство, Юпитер-квадро, но из-за отсутствия источников соотв. сигнала и кусачей цены вообще никому практически не было нужно.

[Titus]

Псевдо-квадро было интересной штукой, дома такое стояло у папы в комнате с бобинником)
Но, чистое стерео лучше, это факт)

[SSh]

Сегодня совершенно случайно попалась 6Е1П (IMG:style_emoticons/default/yahoo.gif) Буду ставить индикатор.
Никак не могу найти накальный транс посимпатичнее. Мой ТН два канала не потянет. Придется мотать...

[Titus]

Отличная задумка (IMG:style_emoticons/default/smile.gif)
Трансы с детства мотать не люблю..)))

[SSh]

Готово. Опять-же на макетке, просто проверить работоспособность 40-летней лампы ))) Ожидаемо работает, даже не особо заморачивался с номиналами деталей обвязки ))
Видео пока выкладывать не хочу из-за звука, встроенный микрофон моего смартфона может испортить всю картину )) Где-то у меня должен быть цифровик, попытаюсь снять или с его помощью или подключу внешний микрофон. В натуре звучит очень даже неплохо, даже с теми недодинамиками. что видны на фото. Завтра поеду заберу обещанные. Знал-бы такое дело, не стал-бы раздаривать свои S90 и многочисленные другие колонки...

[Titus]

Класс! (IMG:style_emoticons/default/smile.gif)
Кстати, про то, что избавился в свое время от S90 частенько жалею сейчас - их довести до ума и ага...
Либо придется присматривать что-нибудь на injapan)

[NightPoisk]

У меня S90 на даче лежат, вместе с Амфитоном-101 ( по-моему ), Яузой -221 и Арктуром-006 (IMG:style_emoticons/default/rolleyes.gif)

[SSh]

Я тоже знаю где и как используются мои колоночки - у того, кому я их отдал на них стоят горшки с цветами (IMG:style_emoticons/default/biggrin.gif) , но обратно я их, конечно-же не попрошу... Хотя мне уже наобещали разных раритетных динамиков, посмотрим, что получиться соорудить )))

[Titus]

Олег, хороший комплект)
Сергей, горшки это тоже хорошо! Не пересохнут корпуса колонок)))

[SSh]

Никак не определюсь с элементной базой... Во-первых, какие лампы. С одной стороны хочется побольше, чтоб устройство смотрелось посимпатичнее, всего одна торчащая лампа выглядит не очень. С другой стороны, добавление 1-й лампы (в итоге - 2, под стерео) добавляет 0,5...1 А потребляемого тока на канал, т.е. увеличиваются размеры трансформатора, что тоже неэстетично (IMG:style_emoticons/default/wink.gif)
Во-вторых - выбор трансформатора, если большой, как уже отмечал, выглядит не очень, то надо заменить его на два поменьше, по одному на канал. Но... в этом случае увеличиваются размеры панели, и опять-же даже несколько ламп на такой поверхности выглядят сиротливо...
В итоге, пока остановился на варианте - один 100 Вт трансформатор на ленточном магнитопроводе, по 2 лампы (6Ж1П и 6П1П) на канал, плюс одна индикаторная - 6Е1П. Итого 5 ламп. Применение 2-х отдельных ламп, кстати, немного выгоднее и току накала. Сдвоенная лампа (6Ф5П) потребляет 900 мА, указанные выше суммарно 800 )))
На фото, все мое ламповое хозяйство, сижу, передвигаю по столу детальки (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Красиво (IMG:style_emoticons/default/smile.gif)
По вариантам выбора схем и оформления у Палыча много интересного осталось в его блоге...
https://vladpronin.livejournal.com

[SSh]

Я всегда был неравнодушен к дереву... Конструкцию вроде обдумал, получается довольно компактно, приблизительно 220х160 мм.

А почему "осталось" ? (IMG:style_emoticons/default/mellow.gif)

[Titus]

Дерево супер (IMG:style_emoticons/default/smile.gif)

Владимира Павловича не стало этой весной.

[SSh]

Никак не могу вспомнить, где я оставил раритетную ручку для регулятора громкости... Зато сегодня нашел вот что, со старого приемника (IMG:style_emoticons/default/smile.gif)

[Titus]

Круть)
Кстати, у меня есть 3D-принтер, если что-то подобное нужно отпечатать или отмакетировать (IMG:style_emoticons/default/smile.gif)

[SSh]

Неее... Внешнее оформление должно быть оригинальным )))
Тумблер включения, ручка регулятора громкости, глазок, входной разъем (СГ-3 или 5), выходные клеммы... Все это или уже или будет найдено в "мусоре" (IMG:style_emoticons/default/rolleyes.gif)

[Titus]

Тоже согласен (IMG:style_emoticons/default/smile.gif)

[SSh]

Готово (IMG:style_emoticons/default/smile.gif) От разъема типа СГ отказался ввиду его отн. больших габаритов, все остальное как было задумано - дерево, алюминий, тумблер, ручка регулятора, динамики, etc., ничего современного... (IMG:style_emoticons/default/smile.gif) Деревянные планки - вишня, покрытая легким слоем льяного масла, так, чтоб ничего не блестело, но текстура подчеркивалась. С динамиками еще окончательно не определился, желательно-бы помощнее, чем те, что на фото, но таковых пока нет в наличии. Надо прошвырнуться по барахолкам, поискать старые советские, т.к. современные опять-же не хочу использовать.

[Titus]

Красиво (IMG:style_emoticons/default/smile.gif)
Как по качеству звучания сейчас?

По динамикам - советую поискать КИНАПы - они широкополосные, доводилось слушать вживую - это какая-то фантастика по качеству звука и его объему (IMG:style_emoticons/default/smile.gif)

[SSh]

Звук очень неплохой, по крайней мере слушается с огромным удовольствием (IMG:style_emoticons/default/smile.gif)
Насчет кинапов, да, знаю, даже нашел в хламе на работе, но... оказались пустые ящики, сами динамики кто-то умыкнул до меня (IMG:style_emoticons/default/biggrin.gif)

[Titus]

Еще хороших исходников (винила или бобин) на вход и будет ого (IMG:style_emoticons/default/smile.gif)
По КИНАПам понял)))

[SSh]

А вот и окончательный вариант. Позакрывал все щели, оставил только сзади, для отвода тепла, приклеил бирку, установил на ножки... Спереди наружу торчит часть трансформатора, но общая картина от этого не портится, попытался прикрыть (и алюминием, и деревом), без ничего смотрится симпатичнее (IMG:style_emoticons/default/smile.gif) В принципе, если лампы видны, почему-бы не оставить открытым и кусочек трансформатора? (IMG:style_emoticons/default/wink.gif) Или придумать какую-нибуть перегородочку, не портящую общего вида (IMG:style_emoticons/default/cool.gif)

[Гость_xxxAmdry_*]

Это просто шедевр (IMG:style_emoticons/default/good.gif)

[SSh]

(IMG:style_emoticons/default/smile.gif) Акустика на подходе. Головки достал, маленькие, но удаленькие, даже маркировки не знаю, звучат зачетно, осталось запаковать их в корпус. Хотел сделать рупорные, но, чувствую, не хватит ни материалов ни инструментов... Оставляю на потом, а сейчас будут простые, без наворотов.

[Titus]

Красота, Сергей (IMG:style_emoticons/default/smile.gif)
С рупорной акустикой тоже интересная затея (IMG:style_emoticons/default/smile.gif)

[SSh]

Жаль, что труднореализуемая (IMG:style_emoticons/default/sleep.gif) Если не найду готовых рупоров, то и не стану заморачиваться. На али, напр. продаются заготовки лабиринтовых АС, или умельцы точат дома, глянь, какая красота ))
https://yandex.ru/images/search?text=%D1%80...%BD%D0%BA%D0%B8, но размеры великоваты для меня...
Будем думать дальше, на работе есть чулан с разным старьем, в понедельник возьму фонарик и пойду дальше шуровать. Кстати, лампу 6Е1П я раздобыл именно там ))))

[Titus]

Да, знаю, рупорные колонки давно изучаю (IMG:style_emoticons/default/smile.gif)

Подобный чулан это хорошо! (IMG:style_emoticons/default/smile.gif)

[LAN 298]

Готово (IMG:style_emoticons/default/smile.gif) От разъема типа СГ отказался ввиду его отн. больших габаритов, все остальное как было задумано - дерево, алюминий, тумблер, ручка регулятора, динамики, etc., ничего современного... (IMG:style_emoticons/default/smile.gif) Деревянные планки - вишня, покрытая легким слоем льяного масла, так, чтоб ничего не блестело, но текстура подчеркивалась. С динамиками еще окончательно не определился, желательно-бы помощнее, чем те, что на фото, но таковых пока нет в наличии. Надо прошвырнуться по барахолкам, поискать старые советские, т.к. современные опять-же не хочу использовать.

(IMG:style_emoticons/default/hi.gif) КЛАСС !!! (IMG:style_emoticons/default/good.gif) (IMG:style_emoticons/default/drinks.gif)

[SSh]

(IMG:style_emoticons/default/blush.gif) Спасибо (IMG:style_emoticons/default/smile.gif)

[SSh]

Окончательно, вместе с динамиками, тоже из дуба ))

[LAN 298]

(IMG:style_emoticons/default/hi.gif) (IMG:style_emoticons/default/good.gif)

[Titus]

Сергей, красота! (IMG:style_emoticons/default/smile.gif)
