[SSh]

Вся документация в архиве
http://forum.amadeus-project.com/index.php...ost&id=5194

[oster]

Если плата отсюда то конечная схема в теме не та.

[SSh]

И плата и схема и прошивка - в архиве

[oster]

Эта схема из 114 сообщения. А что со схемой с первого сообщения, в ней и деталек меньше и МК шить не надо.

[SSh]

Схема из сообщения #1 без задержки и др. логики. Если не надо доп. возможностей - то для автомобилей с автозапуском - самое то.

[oster]

Будем делать.У меня автозапуск,а автомат включения и выключения итак есть штатный.

[BIOM@X]

И у меня такая фитча есть. Выключаешь зажигание при вкл. ближним и он гаснит, вкл. зажигание и он загорается, если только переключатель стоит на ближним. Вот думаю переделать на габариты с птф.

[Porutchik-163]

А можно какнть попроще замутить чтоб только габариты включались в положении ключа "On" и соотвественно гасли в положении "Off" ?
А-то у меня стоит оптика Игл айз - там габаритки с успехом выполняют роль ДХО

[SSh]

Оптрон, запитанный через резистор от зажигания и подключенный параллельно контактам выключателя габаритов в подрулевом ЭБУ. Всего 2 детали... (IMG:style_emoticons/default/wink.gif)

[haris]

Только глазки в качестве ДХО не проканают - гайцы докопаются, там сила свечения и угол рассеивания не по норме ДХО. Если в углу фары, ближе к радиатору который, где маленький отражатель, то лучше туда светодиод помощнее поставить, а обычная лампа тоже может не проканать... Лучше уж дальний в полнакала запитывать, у меня так - все отлично.

[Porutchik-163]

Если в углу фары, ближе к радиатору который, где маленький отражатель..

Там стоят светодиодные лампочки на 25 SMD-диодов (IMG:style_emoticons/default/wink.gif)

[Porutchik-163]

Оптрон, запитанный через резистор от зажигания и подключенный параллельно контактам выключателя габаритов в подрулевом ЭБУ. Всего 2 детали... (IMG:style_emoticons/default/wink.gif)

ээ.. а можно какнть типа болт-он ? (IMG:style_emoticons/default/wink.gif)

[SSh]

Сигнал (напряжение) при переводе ключа в положение ON чтоы не тянуть а замка лучше поискать на подрулевом ЭБУ, если не ошибаюсь - он там присутствует.

[Porutchik-163]

О, респект !
P.S. а подрулевой ЭБУ это там где монтажный блок под левой коленкой ?

[SSh]

Да. На нем-же смонтирован и рычаг поворотников.

[Porutchik-163]

Да. На нем-же смонтирован и рычаг поворотников.

Тоесть всетки на рулевой колонке ?

[SSh]

Так говорю-же - да (IMG:style_emoticons/default/smile.gif)
Под кожухом - откручиваешь 3 самореза снизу и отщелкиваешь несколько защелок - с левой стороны блок подрулевого блока управления из которого торчит рычаг поворотников.
Подробности о демонтировании в теме про поворотники...

[Brigadir]

Ребят, приветствую
я тут новичек, но давненько уже занимаюсь улучшениями на своем автомобиле.
итак - что бы мне хотелось УЯ в светлое время суток езжу с габаритами и противотуманками - ближний свет не включаю. закон это позволяет. Проблема в том что я частенько забываю выключать туманки когда ставлю машину на автозапсук - и как следствие - умирает акком.
хочу реализовать следующий алгоритм.

при выключении зажигания и вытаскивании ключа из замка (в том числе и при постановке на дистанционный запуск - когда машина работает ) мне бы хотелось чтобы вне зависимости от положения переключателя на ручке поворотника - гасли как противотуманки так и габариты. Выдернул ключь - все погасло.

при включении зажигания - при любых раскалдах - противотуманки выключены, габариты тоже бы хотелось поберечь - но не знаю как быть с выключателем на ручке поворотника. То есть если будут гореть после включения зажигания с включенным переключателемлем - то будут гореть диоды. А этого бы никак не надо. Тут мож чего посоветуете???


В общем хотелось бы это реализовать, подскажите что и как спаять и если есть ткните в схемы ланца куда все это подключить. Может текущую схему как то изменить??? ближним светом никогда не полюзуюсь и автоматически включать туманки не хочу.

[Palex]

Сигнал (напряжение) при переводе ключа в положение ON чтоы не тянуть а замка лучше поискать на подрулевом ЭБУ, если не ошибаюсь - он там присутствует.

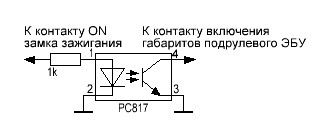

(IMG:http://forum.amadeus-project.com/uploads/monthly_07_2011/post-343-1310297644.jpg)

Простенько и со вкусом. (IMG:style_emoticons/default/smile.gif)
Токо еще уключатель добавить надо. Штоб отключить все это хозяйство, если ночью по полям в темноте пошариться захочется. (IMG:style_emoticons/default/wink.gif)

[haris]

если ночью по полям в темноте пошариться захочется. (IMG:style_emoticons/default/wink.gif)

И Шо это ты ночью! в полях делаешь?! (IMG:style_emoticons/default/wink.gif) (IMG:style_emoticons/default/biggrin.gif)
