Подсветка отопителя, на диоды Опции

[ХАН]

ну вот такой конечный вариант,осталось приборку заменить..

фото с телефона,свет глаза не жрёт)

[dayh]

Прикольно все красное. Я тоже сначала хотел сделать все красным (диодиков купил досих пор валяются (IMG:style_emoticons/default/smile.gif) ), потом синим, но остановился на белом сейчас вот постепенно все на белые диоды меняю!А некто не думал что можно сделать с часами, а то они как-то ни туда ни сюда каким-то сине-зелёным светят. (IMG:style_emoticons/default/mellow.gif)

[Asdwarf]

Их можно заменить на БК и пересветить в белый (IMG:style_emoticons/default/smile.gif) )

[SSh]

А некто не думал что можно сделать с часами

Только менять, пересветить не получится...
Напр. как здесь (IMG:style_emoticons/default/smile.gif)
http://forum.amadeus-project.com/index.php?showtopic=600

[ХАН]

Уже стоит мой бк на своём месте,просто когда делал фотку он был в ремонте) (IMG:style_emoticons/default/smile.gif)

[MAKC]

Панель приборов, выполнена по этой же технологии.
(IMG:http://s007.radikal.ru/i301/1011/c1/fa03fc1d030d.jpg)

А пришлось смывать старую краску со шкал, чтобы белыми цифры получились или они и так прозрачные и рыжим светятся только за счет резиновых светофильтров на лампах?

[.::SD::.]

Панель приборов, выполнена по этой же технологии.
(IMG:http://s007.radikal.ru/i301/1011/c1/fa03fc1d030d.jpg)

красиво получилось;) Я себе тоже подсветку приборки белую сделал, только не так ярко получилось. Видимо диоды на диодные полосы следует поменять, тогда всё здоровски получится (IMG:style_emoticons/default/happy.gif)

А пришлось смывать старую краску со шкал, чтобы белыми цифры получились или они и так прозрачные и рыжим светятся только за счет резиновых светофильтров на лампах?

Цифры и шкалы прозрачные. Просто диоды поменять на белые и будет норм. Смотрится очень даже (IMG:style_emoticons/default/good.gif)

[MAKC]

Оке, спасибо, будем маньячить по теплу...

[Asdwarf]

Цифры и шкалы прозрачные. Просто диоды поменять на белые и будет норм. Смотрится очень даже (IMG:style_emoticons/default/good.gif)

В этой - не будет. Будет желтый цвет и неровная засветка.
Изнутри выкрашено светофильтром с градиентным пропусканием.

[Asdwarf]

А пришлось смывать старую краску со шкал, чтобы белыми цифры получились или они и так прозрачные и рыжим светятся только за счет резиновых светофильтров на лампах?

Там краска нанесена желтая и зеленая на оригинальных шкалах

[STAS.ON]

А не подскажите где находиться + и - сзади на плате отопителя куда подсоединять светодиодную ленту? Или там самому не сложно это определить?

[sanche29]

Конечно не сложно (IMG:style_emoticons/default/smile.gif)
Обрати внимание на лампочки,от них идут дорожки питания.
Где удобней,там и припаивай свою подсветку)

[STAS.ON]

Покажите пожалуйста на фото где + и -

Прикрепленные файлы




[hawk]

Покажите пожалуйста на фото где + и -

в правом углу вверху + внизу -
в нижнем левом углу наоборот вверху - внизу +

[ХАН]

А не подскажите где находиться + и - сзади на плате отопителя куда подсоединять светодиодную ленту? Или там самому не сложно это определить?

Не забудь повесить резистор на свою ленту а то не долго она проживет!каждый резюк повешанны на ленту дает своё свечение диод.

[STAS.ON]

Покажите пожалуйста на фото где + и -

в правом углу вверху + внизу -
в нижнем левом углу наоборот вверху - внизу +

Cпасибо за ответ.

А не подскажите где находиться + и - сзади на плате отопителя куда подсоединять светодиодную ленту? Или там самому не сложно это определить?

Не забудь повесить резистор на свою ленту а то не долго она проживет!каждый резюк дает своё свечение ламп.

А без резистора вообще не как? А то я плохо во всём этом разбираюсь.

[SSh]

Без резистора - быстро сгорит. т.к. обычно встроенные резисторы (имеется в виду 12В ленты) рассчитываются на номинальный ток, потребляемый диодами и малейшее превышение напряжения в бортсети приводит к превышению тока через диоды что резко укорачивает их жизнь... А одно из таких превышений сделает им кирдык (IMG:style_emoticons/default/wink.gif)

[ХАН]

мой совет без резюков никак!Это колхоз и чревато...раньше сам не соображал как и чё,прочитай всю эту статью и всё у тебя выйдет,если что пиши сюда,всегда помогут наши друзья маньяки (IMG:style_emoticons/default/drinks.gif) )мне очень помогли)для этого и служит этот форум (IMG:style_emoticons/default/drinks.gif)

[Yuriy_R]

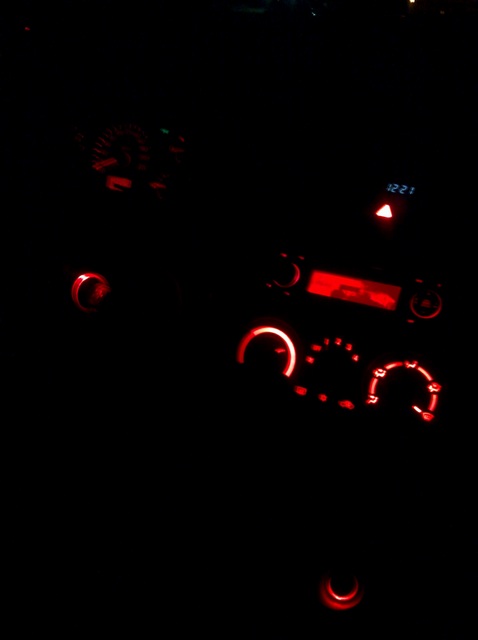

(IMG:http://forum.amadeus-project.com/uploads/monthly_03_2011/post-1370-1299233859.jpg)

Хм, а интересно у Мультитроникса можно заказать красный дисплей для RIF-500? надо будет позвонить спросить у них.

[STAS.ON]

SSh а для обычного одиночного диода на 12 вольт, нужно дополнительное сопративление? Если да то на сколько?
